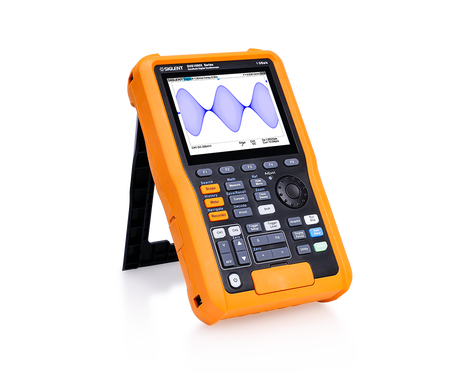

Siglent SHS1202X 200MHz isolated 2CH Handheld Digital Oscilloscope

Brand: Siglent

Fungsi matematika dan pengukuran menggunakan semua titik data sampel (hingga 12 Mpts).
Fungsi matematika (FFT, penjumlahan, pengurangan, perkalian, pembagian, integrasi, diferensial, akar kuadrat).
Kunci default dapat disesuaikan untuk pengaturan pengguna atau “default” pabrik

SHS1202X SIGLENT yang baru adalah Osiloskop Digital Genggam 2 saluran 200 MHz yang terisolasi. SHS1102X memiliki ADC tunggal dengan laju sampel maksimum 1 GSa/s, modul memori tunggal dengan kedalaman memori 12 Mpts. Peringkat IP: Tingkat isolasi IP51: CATII 1000V dan CATIII 600V

Seri SHS1000X baru dari Siglent adalah alat baru yang hebat untuk menangani kasus layanan dan dukungan di lapangan, di luar lingkungan lab, seri SHS1000X memberikan kinerja, fleksibilitas, dan ketahanan yang tepat. Multimeter genggam, osiloskop genggam adalah alat standar untuk analisis sinyal. Seri osiloskop genggam SHS1000X baru dari Siglent yang memberikan kinerja osiloskop benchtop dalam format genggam dan juga menyediakan multimeter dalam sasis yang sama. Mereka juga menawarkan banyak fitur canggih dan masa pakai baterai yang lama dalam paket IP51 portabel.

Standard Serial trigger and decode

Pemicu dan decoding serial standar: IIC, SPI, UART, CAN, LIN, banyak digunakan dalam industri otomotif dan tertanam. Karena desain portabelnya yang unik dan catu daya baterai, ini dapat memenuhi kebutuhan pengujian industri otomotif dan tertanam dengan lebih baik yang memerlukan decoding di tempat.

Full Isolation CATIII 600 Vrms, CATII 1000 Vrms

Seri SHS1000X menghadirkan isolasi penuh antara dua saluran osiloskop, satu saluran multimeter, adaptor daya, dan port host/perangkat USB. Isolasi penuh menjadikannya ideal untuk laboratorium dan pengukuran sinyal mengambang karena mengurangi risiko korsleting yang tidak disengaja.

6000 Counts Digital Multimeter

Fitur Utama SHS1202X Siglent

Model bandwidth 200 MHz Laju sampel 1 GSa/dtk (saluran tunggal), Laju sampel 500 MSa/dtk (dua saluran). Siglent
Teknologi SPO:
-Tingkat penangkapan gelombang hingga 100.000 wfm/s (mode normal) dan 400.000 wfm/s (mode urutan).
-Mendukung gradasi intensitas 256 tingkat dan suhu warna.
-Rekam panjang hingga 12 Mpts.
-Sistem pemicu digital
Pemicu cerdas: Tepi, Kemiringan, Lebar Denyut, Jendela, Runt, Interval, Waktu habis (Putus), Pola
Pemicu dan decoding bus serial (Standar) untuk protokol IIC, SPI, UART, CAN, dan LIN
Pemicu video/HDTV
Kebisingan latar belakang rendah dengan skala voltase dari 2 mV/div hingga 100 V/div
3 pintasan satu tombol untuk fungsi Osiloskop, Multimeter, dan Perekam
8 pintasan satu tombol untuk: Run/Stop, Auto Setup, Default, Measure, Cursors, Display/Persist, Clear Sweep and Print. Lebih banyak pintasan fungsi tersedia bila digabungkan dengan tombol shift.
Mode akuisisi tersegmentasi (Urutan), membagi panjang rekaman maksimum menjadi beberapa segmen (hingga 80.000), sesuai dengan kondisi pemicu yang ditetapkan oleh pengguna, dengan segmen waktu mati yang sangat kecil untuk menangkap peristiwa kualifikasi.
Fungsi rekam bentuk gelombang riwayat (Riwayat) (panjang bentuk gelombang maksimum yang direkam adalah 80.000 bingkai).
Fungsi pengukuran otomatis untuk 38 parameter serta fungsi Statistik Pengukuran, Zoom, Gating, Matematika, Sejarah, dan Referensi.
FFT 1 Mpt. Mendukung Puncak dan Penanda.
Fungsi matematika dan pengukuran menggunakan semua titik data sampel (hingga 12 Mpts).
Fungsi matematika (FFT, penjumlahan, pengurangan, perkalian, pembagian, integrasi, diferensial, akar kuadrat).
Kunci default dapat disesuaikan untuk pengaturan pengguna atau “default” pabrik
Mendukung tampilan Multi-bahasa dan bantuan online tertanam.
Mode Hapus Keamanan.
Cari dan fungsi navigasi.
Termasuk mode Perekam, termasuk Pencatat Sampel dan Pengukuran
6000 hitungan Multimeter Digital, Mendukung DCV, ACV, DCI, ACI, Perlawanan, Diode, Kapasitansi, uji Kontinuitas.
True RMS AC Voltage / Multimeter pengukuran arus.
Layar TFT-LCD 5,6 inci dengan resolusi 640 * 480.
Jenis antarmuka: Host USB Terisolasi, Perangkat USB (MicroUSB -TMC)
Mendukung perintah kendali jarak jauh SCPI.
Paket baterai lithium bersertifikasi UL2054, kapasitas 6900 mAh, pengisi daya eksternal.
Peringkat IP: IP51.
Kepatuhan dengan UL61010-1, UL61010-2-030, UL61010-2-033

Model	SHS810X	SHS820X	SHS1102X	SHS1202X
Bandwidth	100 MHz	200 MHz	100 MHz	200 MHz
Sample rate (Max.)	Two-channel share a single 1 GSa/s ADC. When two channels are enabled, each channel has a maximum sample rate of 500 MSa/s. When a single channel is active, that channel has a sample rate of 1 GSa/s
Channels	2 analog oscilloscope channels, 1 multimeter channel
Memory depth (Max.)	6 Mpts/CH (dual-channel mode) 12 Mpts/CH (single channel mode)
Waveform capture rate (Max.)	100,000 wfm/s (normal mode), 400,000 wfm/s (sequence mode)
Trigger type	Edge, Slope, Pulse Width, Window, Runt, Interval, Dropout, Pattern, Video
Serial Trigger and decoder	IIC, SPI, UART, CAN, LIN
Data Logger(Recorder)	Sample Logger. The Max sample rate is 25 kSa/s, the Min sample rate is 1 Sa/s Measurement Logger. The Max interval is 10 minutes, the Min interval is 0.1second. The Max items of logging is 4
I/O	USB Host, USB Device
Max input Voltage (Scope)	CAT II 300 Vrms Between BNC Signal and Protecting Earth CAT II 30 Vrms Between BNC GND and Protecting Earth CAT II 300 Vrms Between BNC Signal and BNC GND		CAT III 600 Vrms, CAT II 1000 Vrms Between BNC Signal and Protecting Earth CAT III 600 Vrms, CAT II 1000 Vrms Between BNC GND and Protecting Earth CAT III 300 Vrms Between BNC Signal and BNC GND
Max input Voltage (Meter)	CAT III 300 Vrms Between BNC Signal and BNC GND		CAT III 600 Vrms, CAT II 1000 Vrms
Probe	PP510	PP215	PB925
Display	5.6-inch TFT-LCD (640×480)
Weight	Without package 1.75 kg. With package 3.5 kg

Accessoires Included

1 x Siglent SHS1202X Handheld Oscilloscope
1 x 6900 mAh battery
2 x PB925 250 MHz Oscilloscope Probe
2 x Current Adapter ( 1 x SCD600MA / 1 x SCD10A )
1 x Multimeter probes set
1 x Power adapter / charger
1 x USB Cable
1 x Quick Start Guide
