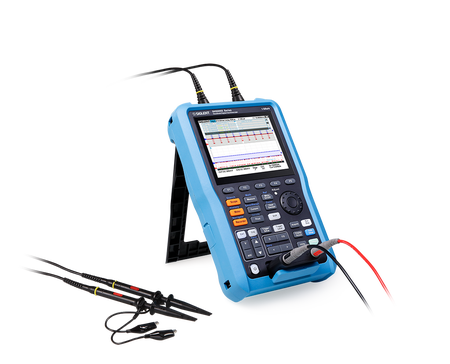

Siglent SHS820X 200MHz 2CH Handheld Digital Oscilloscope

Brand: Siglent

Layar TFT-LCD 5,6 inci dengan resolusi 640 * 480.
Jenis antarmuka: Host USB Terisolasi, Perangkat USB (MicroUSB -TMC)
Mendukung perintah kendali jarak jauh SCPI.
Paket baterai lithium bersertifikasi UL2054, kapasitas 6900 mAh, pengisi daya eksternal.

SHS820X SIGLENT yang baru adalah Osiloskop Digital Genggam 2 saluran 200 MHz. SHS820X memiliki ADC tunggal dengan laju sampel maksimum 1 GSa/s, modul memori tunggal dengan kedalaman memori 12 Mpts.

Seri SHS800X baru dari Siglent adalah alat baru yang hebat untuk menangani kasus layanan dan dukungan di lapangan, di luar lingkungan lab, seri SHS800X memberikan kinerja, fleksibilitas, dan ketahanan yang tepat. Multimeter genggam, osiloskop genggam adalah alat standar untuk analisis sinyal. Seri osiloskop genggam SHS800X baru dari Siglent yang memberikan kinerja osiloskop benchtop dalam format genggam dan juga menyediakan multimeter dalam sasis yang sama. Mereka juga menawarkan banyak fitur canggih dan masa pakai baterai yang lama dalam paket IP51 portabel.

Serial Bus Decoding Function

SHS800X/SHS1000X displays the decoding through the events list. Bus protocol information can be quickly and intuitively displayed in a tabular format.

UL2054 certified lithium battery

6000 Counts Digital Multimeter

Fitur Utama SHS820X Siglent

Model bandwidth 200 MHz Laju sampel 1 GSa/dtk (saluran tunggal), Laju sampel 500 MSa/dtk (dua saluran). Siglent
Teknologi SPO:
-Tingkat penangkapan gelombang hingga 100.000 wfm/s (mode normal) dan 400.000 wfm/s (mode urutan).
-Mendukung gradasi intensitas 256 tingkat dan suhu warna.
-Rekam panjang hingga 12 Mpts.
-Sistem pemicu digital
Pemicu cerdas: Tepi, Kemiringan, Lebar Denyut, Jendela, Runt, Interval, Waktu habis (Putus), Pola
Pemicu dan decoding bus serial (Standar) untuk protokol IIC, SPI, UART, CAN, dan LIN
Pemicu video/HDTV
Kebisingan latar belakang rendah dengan skala voltase dari 2 mV/div hingga 100 V/div
3 pintasan satu tombol untuk fungsi Osiloskop, Multimeter, dan Perekam
8 pintasan satu tombol untuk: Run/Stop, Auto Setup, Default, Measure, Cursors, Display/Persist, Clear Sweep and Print. Lebih banyak pintasan fungsi tersedia bila digabungkan dengan tombol shift.
Mode akuisisi tersegmentasi (Urutan), membagi panjang rekaman maksimum menjadi beberapa segmen (hingga 80.000), sesuai dengan kondisi pemicu yang ditetapkan oleh pengguna, dengan segmen waktu mati yang sangat kecil untuk menangkap peristiwa kualifikasi.
Fungsi rekam bentuk gelombang riwayat (Riwayat) (panjang bentuk gelombang maksimum yang direkam adalah 80.000 bingkai).
Fungsi pengukuran otomatis untuk 38 parameter serta fungsi Statistik Pengukuran, Zoom, Gating, Matematika, Sejarah, dan Referensi.
FFT 1 Mpt. Mendukung Puncak dan Penanda.
Fungsi matematika dan pengukuran menggunakan semua titik data sampel (hingga 12 Mpts).
Fungsi matematika (FFT, penjumlahan, pengurangan, perkalian, pembagian, integrasi, diferensial, akar kuadrat).
Kunci default dapat disesuaikan untuk pengaturan pengguna atau “default” pabrik
Mendukung tampilan Multi-bahasa dan bantuan online tertanam.
Mode Hapus Keamanan.
Cari dan fungsi navigasi.
Termasuk mode Perekam, termasuk Pencatat Sampel dan Pengukuran
6000 hitungan Multimeter Digital, Mendukung DCV, ACV, DCI, ACI, Perlawanan, Diode, Kapasitansi, uji Kontinuitas.
True RMS AC Voltage / Multimeter pengukuran arus.
Layar TFT-LCD 5,6 inci dengan resolusi 640 * 480.
Jenis antarmuka: Host USB Terisolasi, Perangkat USB (MicroUSB -TMC)
Mendukung perintah kendali jarak jauh SCPI.
Paket baterai lithium bersertifikasi UL2054, kapasitas 6900 mAh, pengisi daya eksternal.
Peringkat IP: IP51.
Kepatuhan dengan UL61010-1, UL61010-2-030, UL61010-2-033

Model	SHS810X	SHS820X	SHS1102X	SHS1202X
Bandwidth	100 MHz	200 MHz	100 MHz	200 MHz
Sample rate (Max.)	Two-channel share a single 1 GSa/s ADC. When two channels are enabled, each channel has a maximum sample rate of 500 MSa/s. When a single channel is active, that channel has a sample rate of 1 GSa/s
Channels	2 analog oscilloscope channels, 1 multimeter channel
Memory depth (Max.)	6 Mpts/CH (dual-channel mode) 12 Mpts/CH (single channel mode)
Waveform capture rate (Max.)	100,000 wfm/s (normal mode), 400,000 wfm/s (sequence mode)
Trigger type	Edge, Slope, Pulse Width, Window, Runt, Interval, Dropout, Pattern, Video
Serial Trigger and decoder	IIC, SPI, UART, CAN, LIN
Data Logger(Recorder)	Sample Logger. The Max sample rate is 25 kSa/s, the Min sample rate is 1 Sa/s Measurement Logger. The Max interval is 10 minutes, the Min interval is 0.1second. The Max items of logging is 4
I/O	USB Host, USB Device
Max input Voltage (Scope)	CAT II 300 Vrms Between BNC Signal and Protecting Earth CAT II 30 Vrms Between BNC GND and Protecting Earth CAT II 300 Vrms Between BNC Signal and BNC GND		CAT III 600 Vrms, CAT II 1000 Vrms Between BNC Signal and Protecting Earth CAT III 600 Vrms, CAT II 1000 Vrms Between BNC GND and Protecting Earth CAT III 300 Vrms Between BNC Signal and BNC GND
Max input Voltage (Meter)	CAT III 300 Vrms Between BNC Signal and BNC GND		CAT III 600 Vrms, CAT II 1000 Vrms
Probe	PP510	PP215	PB925
Display	5.6-inch TFT-LCD (640×480)
Weight	Without package 1.75 kg. With package 3.5 kg

Accessoires Included

1 x Siglent SHS820X Handheld Oscilloscope
1 x 6900 mAh battery
2 x 100 MHz Oscilloscope probes
2 x Current Adapter ( 1 x SCD600MA / 1 x SCD10A )
1 x Multimeter probes set
1 x Power adapter / charger
1 x USB Cable
1 x Quick Start Guide
