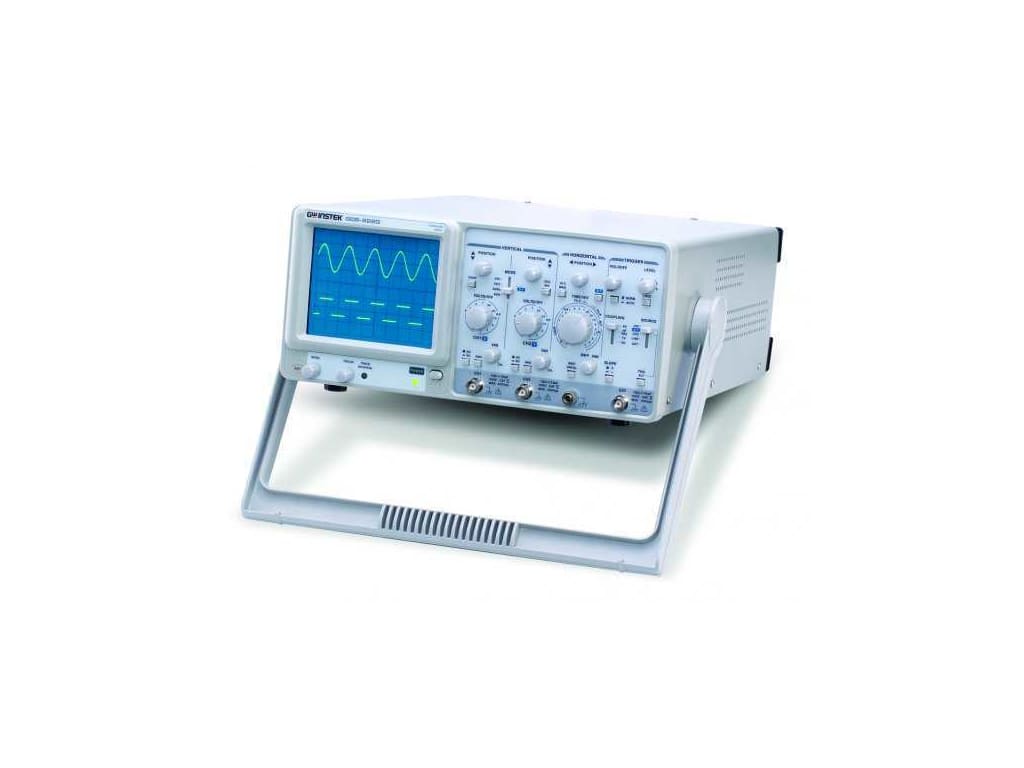

GW Instek GOS-635G Analog Oscilloscope 35 MHz 2 Channel
Rp 6.300.000
Mode Pemicu AUTO, NORM
Sumber Pemicu CH1, CH2, ALT, LINE, EXT
Kopling Pemicu AC, DC, HF REJ, TV
Kemiringan Pemicu,, + atau – ,,
Modus Vertikal
CH1, CH2, GANDA, TAMBAHKAN, CH2 INV
(Pengalihan otomatis ganda ALT dan CHOP)
GOS-635G dan GOS-622G adalah osiloskop analog serba guna dengan bandwidth masing-masing 35MHz dan 20MHz. Produk-produk ini dirancang untuk berbagai aplikasi mulai dari desain produk atau jalur perakitan hingga laboratorium EE atau eksperimen kelas. Menampilkan sensitivitas vertikal rendah pada 1mV/div dan trigger serbaguna, GOS-635G dan GOS-622G dapat menangkap sinyal kecil dengan andal. GOS-635G/622G adalah solusi kinerja/harga tertinggi di pasar Pengujian & Pengukuran.
Osiloskop Analog GW Instek GOS-635G
( 35 MHz, 2 Saluran )
Spesifikasi
CRT
Tipe : Tipe persegi panjang 6 inci dengan gratikula internal
8×10 div (1 = 1cm)
Masukan sumbu Z:
Impedansi Masukan: Kira-kira. 5k
Sensitivitas: Di atas 3Vp-p
Bandwidth: DC ~ 5MHz
SISTEM VERTIKAL
Kepekaan
5mV/ ~ 5V/ 3%, 1mV ~ 2mV/ 5%
Bandwidth
DC ~ 35MHz ( GOS-635G)
DC ~ 10MHz pada 1~ 2mV/
Waktu Bangkit
10ns (35ns pada 1mV~2mV/ )div ( GOS-635G)
Perkiraan Impedansi Masukan. 1MOhm
Kopling Masukan AC, DC, GND
SISTEM HORIZONTAL
Waktu Sapu
0,1 dtk ~ 0,5dtk/ 3%
100ns ~ 50ms/ 5% (x 10 MAG)
10ns ~ 50ns 8% (x 10 MAG)
PEMICU
Mode Pemicu AUTO, NORM
Sumber Pemicu CH1, CH2, ALT, LINE, EXT
Kopling Pemicu AC, DC, HF REJ, TV
Kemiringan Pemicu,, + atau – ,,
Modus Vertikal
CH1, CH2, GANDA, TAMBAHKAN, CH2 INV
(Pengalihan otomatis ganda ALT dan CHOP)
OPERASI XY
Sensitivitas 5mV ~ 5V/ 4%
Bandwidth sumbu X DC ~ 1MHz
Kesalahan Fase 3 atau kurang dari DC ~ 50kHz
SINYAL KELUARAN
Tegangan Output Sinyal Pemicu: kira-kira. 50mV/ menjadi 50
Output kalibrator: Gelombang persegi 1kHz, 2Vp-p 2%
SUMBER DAYA: AC 100V/120V/220V/230V 10%, 50Hz/60Hz
DIMENSI : 310(L) x 150(T) x 455(D) mm
AKSESORIS
* Panduan pengguna x 1
* Kabel Listrik x 1
* Probe-GTP-060A-4 : 60MHz ( 10 : 1/1 :1 ) Probe Pasif yang Dapat Dialihkan untuk GOS-635G
