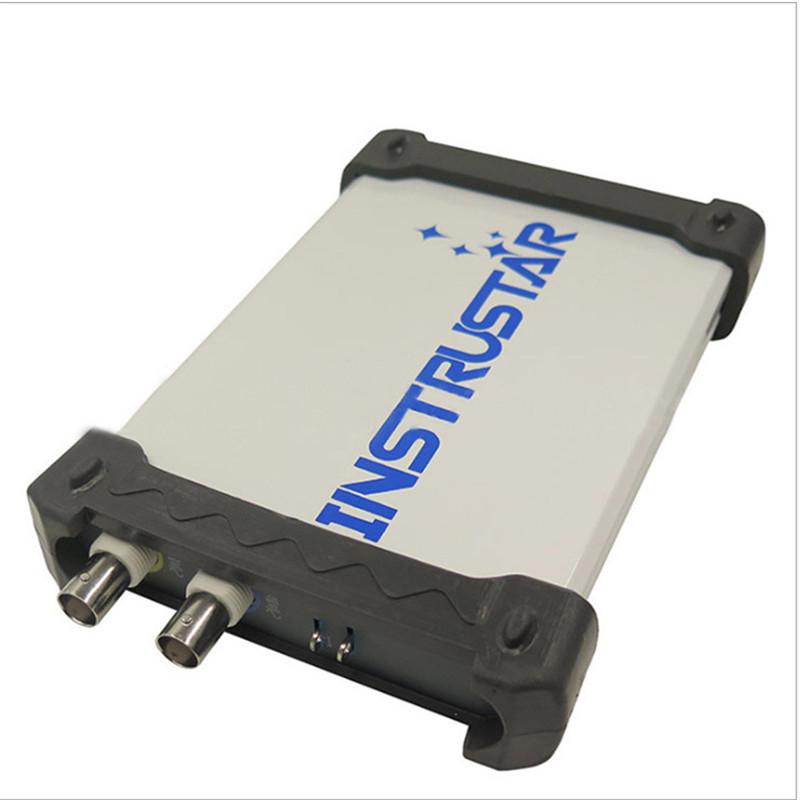

Intrustar ISDS205A PC Based USB Digital Oscilloscope
Impedansi: 1M 25pF
Kopling: AC/DC
Resolusi vertikal: 8Bit
Rentang penguatan: -6V ~ 6Vprobe X1 -60V ~ 60Vprobe X10
Akurasi vertikal: 3%
Kisaran Timebase: 1ns-20s
Autoset Ya (10Hz ke 20MHz)
Intrustar ISDS205A adalah Osiloskop dual channel dengan harga terjangkau dan performa baik.
Bandwidth yang dirancang baik dari 20M, tingkat sampling 48M, 2 saluran, dukungan bolak-balik X, Y dan XY pola bolak-balik dari dua-saluran virtual oscilloscope, Analisa spektrum, perekam data. Perangkat berkomunikasi dengan PC melalui USB 2.0 berkecepatan tinggi.
Kompatibel dengan Windows XP, Win7 (32), Win7 (64), Win8 (32), Win8 (64), Win10 (32), Win10 (64).
Osiloskop digital saluran ganda Intrustar ISDS205A adalah produk berbiaya rendah dan berperforma tinggi, mudah dibawa dan digenggam.
itu adalah alat terbaik untuk semua orang di saluran Elektronik, 20M bandwidth 48M sampling rate dapat memenuhi persyaratan pengujian Anda.
dukungan bolak X-T dan XY pola bolak-balik. Osiloskop, penganalisis spektrum, dan perekam data ada di osiloskop.
Deskripsi Fitur
(1)Saluran :2
(2) Sumber sinyal: Sinus, Kotak (Variabel lingkaran tugas), Segitiga, Gigi Gergaji Atas, Gigi Gergaji Bawah, 1Hz ~ 20MHz (Sine), 1Hz ~ 2MHz (Lainnya)
(3) Penganalisis Spektrum: Saluran 2, Bandwidth 20M, ukuran FFT: Harmonik(1-7)SNRSINADENOBTHDSFDR
(4)Impedansi: 1M 25pF
(5) Kopling: AC/DC
(6) Resolusi vertikal: 8Bit
(7) Rentang penguatan: -6V ~ 6Vprobe X1 -60V ~ 60Vprobe X10
(8)Akurasi vertikal: 3%
(9) Kisaran Timebase: 1ns-20s
(10)Autoset Ya (10Hz ke 20MHz)
(11)Mode Pemicu: AutoNormal dan Tipe Pemicu Sinyal NoRising edgeFalling edgeFalling edge Rising edge atau Falling edge
(12) Sumber Pemicu: CH1, CH2
(13) Ukuran Buffer : 1MB/CH
(14)Bandwidth: Kecepatan sampel 20MHz: Maksmium 48MS/dtk
(15)Mode vertikal CH1, CH2, ADD, SUB, MUL
PERSYARATAN SISTEM PC
(1)WindowsXP Win7 Win8 Win10
(2)Prosesor Pentium atau lebih tinggi
(3) USB2.0 Port kecepatan tinggi
(4)RAM 512MB
(5) ruang hard disk 1GB

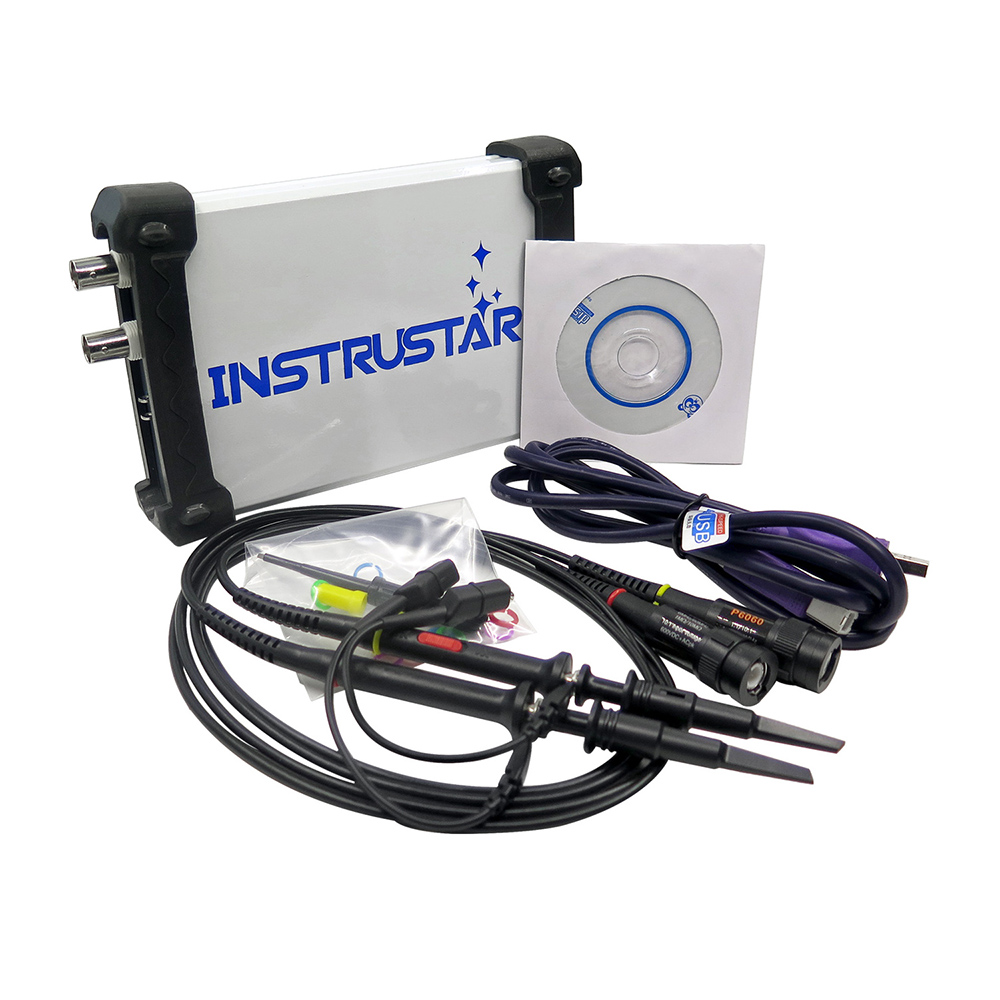

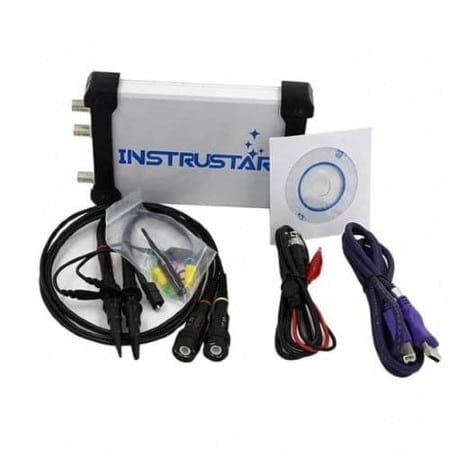

Paket termasuk
1 x MDSO ISDS205A Osiloskop
2 x Penyelidikan Osiloskop
1x kabel USB
1 x BNC ke Kabel Klip
1 x CD (Manual dll)
Q & A
