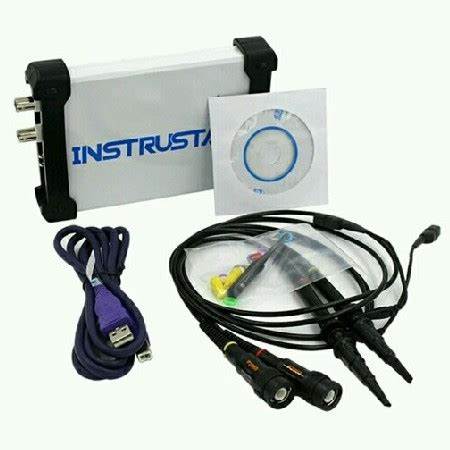

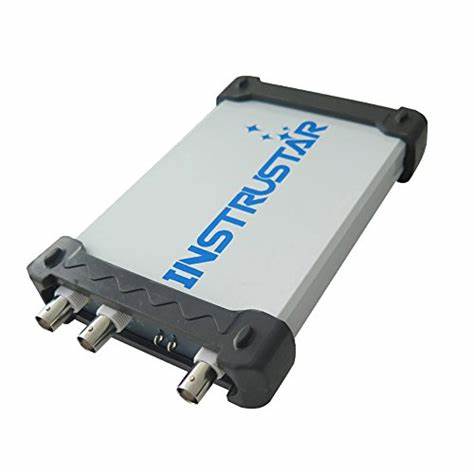

Intrustar ISDS205B PC Based USB Digital Oscilloscope
Kestabilan frekuensi : 110-3
Presisi frekuensi: 510-3
Linearitas gelombang segitiga: 98% (1Hz~10kHz)
Distorsi gelombang sinus: 0,8% (1kHz)
Waktu naik / turun gelombang persegi: 100ns
Lingkaran tugas gelombang persegi: 1% ~ 99%
PC Oscilloscope dari brand Intrustar, Tipe ISDS205B dengan 5 fungsi
– Penganalisis Spektrum
– DDS
– Menyapu
– Perekam Data
– Osiloskop Digital
Osiloskop digital saluran ganda ISDS205B, dengan “biaya rendah, kinerja tinggi” sebagai tujuan desain. bandwidth 20M yang dirancang dengan baik, sampling rate 48M, 2 saluran, alte
Osiloskop digital
Saluran: 2
Impedansi: 1M 25pF
Kopling: AC/DC
Resolusi vertikal: 8Bit
Rentang penguatan: -6V ~ 6V (penyelidikan X1) -60V ~ 60V (penyelidikan X10)
Akurasi vertikal: 3%
Kisaran Timebase: 1ns-20s
Perlindungan Input: Diode, 50Vpk
Setel otomatis: Ya (10Hz hingga 20MHz)
Mode Pemicu: Otomatis, Normal, dan Sinyal
Jenis Pemicu: Tidak, Tepi naik, Tepi jatuh, Tepi naik atau Tepi jatuh
Tingkat pemicu: Ya
Sumber Pemicu: CH1, CH2
Ukuran Penyangga: 1MB/CH
Bandwidth: 20MHz
Sampel maks: 48MS/dtk
Mode vertikal: CH1, CH2, ADD, SUB, MUL
Mode Tampilan: X, Y-T dan X-Y
pengukuran: Ya
Hemat gelombang: Osc (Pribadi), Excel dan Bmp
penganalisa spektrum
Saluran: 2
Bandwidth: 20MHz
Algoritma: FFT(18 jendela), korelasi, titik FFT spektrum daya 8-1048576/CHN
Ukuran FFT: Harmonik (1-7), SNR, SINAD, ENOB, THD, SFDR
Pemrosesan filter: Filter FIR mendukung berbagai metode pengambilan sampel frekuensi, dan Rectangle, bartlett, triangular, cosine, hanning, bartlett_hanning, hamming, blackman, blackman_Harris, tukey, Nuttall, FlatTop, Bohman, Parzen, Lanczos, kaiser, gaussand dolph_chebyshev, desain metode jendela.
Perekam data
Saluran: 2
Impedansi: 1M 25pF
Kopling: AC/DC
Resolusi vertikal: 8Bit
Rentang penguatan: -6V ~ 6V (penyelidikan X1) -60V ~ 60V (penyelidikan X10)
Sampel:
1 saluran : 1K~24M Hz
2 saluran : 1K~16M Hz
Simpan File: Maks 4G
DDS
Gelombang: Sinus, Kotak (Variabel lingkaran tugas), Segitiga, Gigi Gergaji Atas, Gigi Gergaji Bawah
Amplitudo: 9Vp-p (tanpa beban)
Impedansi: 20010%
Offset: 2.5V
Rentang frekuensi: 1Hz ~ 20MHz(Sinus), 1Hz ~ 2MHz(Lainnya)
Resolusi frekuensi: 1Hz
Kestabilan frekuensi : 110-3
Presisi frekuensi: 510-3
Linearitas gelombang segitiga: 98% (1Hz~10kHz)
Distorsi gelombang sinus: 0,8% (1kHz)
Waktu naik / turun gelombang persegi: 100ns
Lingkaran tugas gelombang persegi: 1% ~ 99%
