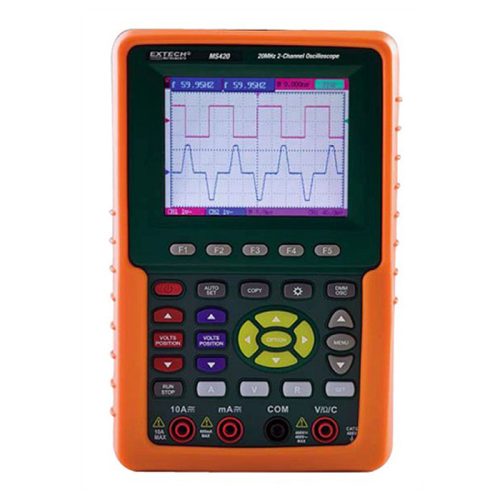

EXTECH MS420 20MHz 2-Channel Digital Oscilloscope
- Fungsi pengaturan otomatis mengoptimalkan posisi, jangkauan, basis waktu, dan pemicuan untuk memastikan tampilan bentuk gelombang yang stabil
- Fungsi Deteksi Puncak untuk tangkapan kesalahan 50ns
- Mode XY dan fungsi FFT untuk melihat frekuensi komponen
- Dua Puluh Pengukuran Otomatis termasuk Frekuensi, Siklus, Rata-Rata, Puncak ke Puncak, RMS, dan lainnya
Extech MS420 20 MHz 2-Channel Digital Oscilloscope menawarkan berbagai kemampuan untuk pemecahan masalah elektronik yang efektif dan sistem kelistrikan yang dikendalikan secara elektronik. Dengan bandwidth 20 MHz dan kenyamanan seperti pengaturan otomatis yang mengoptimalkan posisi, jangkauan, basis waktu, dan pemicu untuk memastikan tampilan yang stabil dari hampir semua bentuk gelombang,
MS420 dapat digunakan dalam perbaikan lapangan atau tugas bangku. Untuk mengidentifikasi masalah halus, Deteksi Puncak menampilkan tangkapan kesalahan 50 ns yang cepat. Fungsi inti seperti Mode XY, fungsi FFT, Trigger Hold off, Waveform Math, Mode Rata-Rata, dan Mode Persistensi semuanya memastikan Anda dapat memecahkan masalah dengan percaya diri menggunakan berbagai pendekatan.
Untuk memulai rutinitas pengujian berulang, Anda dapat menyimpan dan memanggil hingga 4 layar bentuk gelombang dan penyiapan untuk menghemat waktu dari satu tugas ke tugas lainnya. Osiloskop berperingkat CAT II ini memperluas fungsionalitasnya dengan fungsi DMM lengkap yang ditampilkan pada layar LCD warna 3,8″ (97mm) yang besar.
MS420 dilengkapi dengan dua probe osiloskop 1X/10X, kabel uji, perangkat lunak dan kabel USB yang kompatibel dengan Windows XP/Vista, modul pengukur kapasitor, obeng penyesuaian, adaptor AC/pengisi daya, tas jinjing, panduan pengguna, dan garansi terbatas satu tahun dari produsen
Fitur EXTECH MS420
- Fungsi pengaturan otomatis mengoptimalkan posisi, jangkauan, basis waktu, dan pemicuan untuk memastikan tampilan bentuk gelombang yang stabil
- Fungsi Deteksi Puncak untuk tangkapan kesalahan 50ns
- Mode XY dan fungsi FFT untuk melihat frekuensi komponen
- Dua Puluh Pengukuran Otomatis termasuk Frekuensi, Siklus, Rata-Rata, Puncak ke Puncak, RMS, dan lainnya
- Matematika Bentuk Gelombang: Tambah, Kurangi, Kalikan, dan Bagi
- Mode Rata-Rata untuk menghaluskan bentuk gelombang
- Mode Persistensi untuk mengamati sinyal dinamis
- Simpan dan panggil hingga 4 layar bentuk gelombang dan pengaturan
- Antarmuka USB dan perangkat lunak untuk mentransfer bentuk gelombang dan data
Specifications |
Range |
|---|---|
| Display Size | 3.8″ (96mm) color LCD; 320 x 240 pixels |
| Bandwidth | 20MHz |
| Real time sample rate | 100MS/s |
| Risetime | 17.5ns |
| Channels | 2 |
| Record Length | 6K points per channel |
| Glitch Capture | 50ns |
| Vertical Sensitivity | 5mV to 5V/div |
| Vertical Resolution | 8 bits |
| Timebase Range | 5ns to 5s/div |
| Sample Mode | Sample, Average, Peak Detect |
| Trigger Modes | Free Run, Single Shot, Edge, Video |
| Trigger Source | CH1, CH2 |
| Trigger Coupling | AC, DC |
| Input impedance | 1MΩ/20pF |
| Max Input Voltage | 400V (peak) |
| Cursor Measurement | Voltage and time |
| True RMS MultiMeter Functions | |
| AC/DC Voltage | 400mV, 4V, 40V, 400V |
| AC/DC Current | 40mA, 300mA, 20A |
| Resistance | 400Ω, 4kΩ, 40kΩ, 400kΩ, 40MΩ |
| Capacitance | 51.2nF to 100µF |
| Diode and Continuity | Yes |
| PC Interface | USB cable |
| Power Supply | 6 hours Li-ion rechargeable battery; AC Adaptor/charger |
| Dimensions/Weight | 7×4.4×1.6″ (180x113x40mm) / 24.3oz (690g) |
