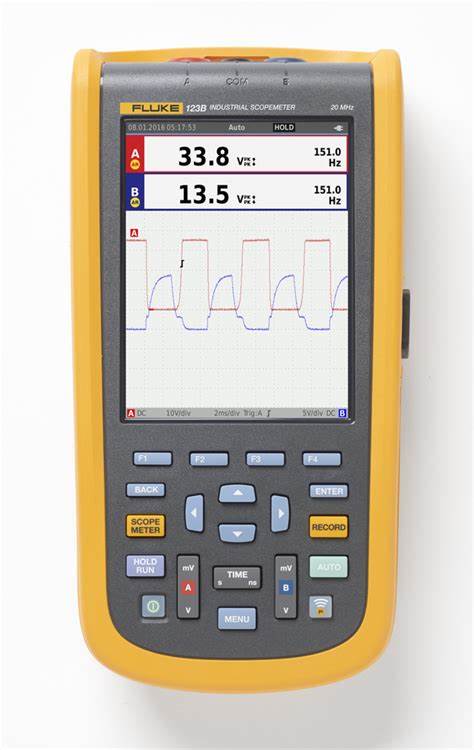

Fluke 120B Osiloskop Genggam

Brand: Fluke

Gelombang input ganda dan perekam pembacaan meter untuk melihat kecenderungan data dalam jangka waktu yang lama
Recorder Event Detect mengambil gambar sinyal berselang yang sulit ditangkap pada gelombang berulang hingga 4 kHz
Kabel tes berpelindung untuk osiloskop, tahanan, dan pengukuran kontinuitas
Pengukuran meter tahanan, kontinuitas, diode, dan kapasitansi
Pengukuran daya (W, VA, VAR, PF, DPF, Hz)

ScopeMeter® Seri 120B yang ringkas, adalah solusi osiloskop yang kuat untuk aplikasi pemeliharaan dan penyelesaian masalah peralatan listrik industri dan elektro-mekanis. Alat tes ini benar-benar terintegrasi, beserta osiloskop, multimeter, dan perekam berkecepatan tinggi dalam sebuah instrumen yang mudah digunakan. ScopeMeter Seri 120B juga terintegrasi dengan aplikasi seluler Fluke Connect® dan perangkat lunak FlukeView® untuk ScopeMeter guna memungkinkan kolaborasi lebih lanjut, analisis data, dan mengarsipkan informasi tes yang sangat penting.

Alat tes Industrial ScopeMeter Seri 120B ini memasukkan fungsi inovatif yang dirancang untuk membantu teknisi menyelesaikan masalah dengan lebih cepat dan mendapatkan jawaban yang diperlukan agar sistem mereka tetap beroperasi. Menampilkan gelombang beserta pemicu Connect-and-View™ dan teknologi penyiapan serta melihat pengukuran angka secara otomatis menggunakan teknologi Fluke IntellaSet™, yang kesemuanya tanpa melakukan penyesuaian pengukuran. Dengan kapabilitas Recorder Event Detect, peristiwa berselang yang sulit ditangkap dapat diambil gambarnya dan dicatat guna memudahkan melihat dan menganalisisnya.

Osiloskop dan multimeter digital input ganda
Bandwidth osiloskop 40 MHz atau 20 MHz
Dua multimeter digital 5.000-count true-rms
Kemudahan pemicu Connect-and-View™ untuk operasi bebas genggam
Teknologi IntellaSet™ menyesuaikan pembacaan angka secara otomatis dan cerdas berdasarkan sinyal yang diukur
Gelombang input ganda dan perekam pembacaan meter untuk melihat kecenderungan data dalam jangka waktu yang lama
Recorder Event Detect mengambil gambar sinyal berselang yang sulit ditangkap pada gelombang berulang hingga 4 kHz
Kabel tes berpelindung untuk osiloskop, tahanan, dan pengukuran kontinuitas
Pengukuran meter tahanan, kontinuitas, diode, dan kapasitansi
Pengukuran daya (W, VA, VAR, PF, DPF, Hz)
Tegangan, arus, dan harmonik daya
Memeriksa jaringan Industri dengan uji lapisan fisik BusHealth terhadap tingkat acuan yang ditetapkan
Menyimpan atau mengambil data serta pengaturan instrumen
Menyimpan pengaturan instrumen yang ditetapkan oleh urutan tes untuk pemeliharaan rutin atau prosedur uji yang paling sering digunakan.
Antarmuka USB yang terisolasi secara eksternal untuk mentransfer, mengarsipkan dan menganalisis scope atau data meter
Adaptor WiFi opsional yang terhubung ke port USB internal untuk mentransfer informasi secara nirkabel ke PC, laptop, atau aplikasi seluler Fluke Connect®*
Perangkat lunak FlukeView® ScopeMeter® untuk Windows®
Desain kokoh untuk tahan terhadap Getaran 3g, goncangan 30g, dan IP51 terukur sesuai dengan EN/IEC60529
Peringkat keselamatan tertinggi di industri: ukuran keselamatan untuk CAT IV 600 V
Baterai Li-Ion yang dapat diisi ulang, operasi tujuh jam (dengan waktu pengisian daya selama empat jam)

*Tidak semua model tersedia di semua negara. Berkonsultasilah dengan perwakilan Fluke setempat.

Pemicuan Connect-and-View™ untuk tampilan yang cepat dan stabil

Pengguna osiloskop tahu betapa sulitnya pemicuan. Kesalahan pengaturan dapat mengakibatkan pengambilan gambar gelombang yang tidak stabil dan terkadang menghasilkan data pengukuran yang salah. Teknologi pemicuan Connect-and-View™ Fluke yang unik mengenali pola sinyal, dan secara otomatis menyiapkan pemicuan yang tepat guna memberikan tampilan yang stabil, andal, dan berulang. Pemicuan Connect-and-View™ dirancang agar berfungsi dengan sinyal virtual apa pun, termasuk penggerak motor dan sinyal kontrol – tanpa menyesuaikan parameter, atau bahkan menyentuh tombol. Perubahan sinyal langsung dikenali dan pengaturan secara otomatis disesuaikan, sehingga memberikan tampilan yang stabil, meskipun ketika mengukur beberapa titik pengujian dalam suksesi cepat.

IntellaSet™/Pembacaan Otomatis

Fungsi Pembacaan Otomatis dengan teknologi Fluke IntellaSet™ menggunakan algoritme paten untuk menganalisis secara cerdas terhadap gelombang yang diukur dan menampilkan pengukuran angka yang paling tepat secara otomatis di layar, sehingga Anda dapat memperoleh data yang diperlukan lebih mudah dari sebelumnya. Sebagai contoh, ketika gelombang yang diukur adalah sinyal tegangan garis, pembacaan Vrms dan Hz akan ditampilkan secara otomatis, sebaliknya jika gelombang yang diukur adalah gelombang persegi, maka pembacaan Vpeak-peak dan Hz akan ditampilkan secara otomatis. Dengan menggunakan teknologi IntellaSet™ bersama dengan pemicuan otomatis Connect-and-View™, Anda dipastikan akan melihat tidak hanya gelombang yang benar, tetapi juga pembacaan angka yang tepat. Semuanya dilakukan tanpa perlu menyentuh tombol apa pun.

Pemicuan Fluke Connect-and-View™ dengan teknologi IntellaSet™ memberikan akses cepat ke data yang Anda perlukan.

Peralatan industri memerlukan catu daya yang andal untuk beroperasi dengan benar, gunakan input ganda untuk memperoleh pengukuran daya yang penting.

Untuk sistem keseimbangan 1 atau 3 fase, input ganda Industrial ScopeMeter® Seri 120B dapat mengukur tegangan rms ac+dc pada saluran A dan arus rms ac+dc pada saluran B. Fluke 125B selanjutnya dapat menghitung; frekuensi, sudut fase, daya aktif (kW), daya reaktif (VA atau var), faktor daya (PF), atau faktor daya perpindahan (DPF), serta juga dapat menghitung nilai daya untuk sistem 3 fase di mana semua fase memiliki tegangan dan arus yang sama. Hal ini berlaku untuk sistem keseimbangan dan muatan resistif.

Memperoleh karakteristik daya yang penting secara mudah untuk memvalidasi daya sistem.

Pengukuran harmonik

Harmonik merupakan distorsi periodik dari tegangan, arus, atau gelombang sinus daya. Harmonik dalam sistem distribusi daya seringkali disebabkan oleh muatan non-linear, seperti catu daya dc mode yang dialihkan dan motor penggerak dengan kecepatan yang dapat disesuaikan. Harmonik dapat menyebabkan trafo, konduktor, dan motor mengalami panas berlebihan. Dalam fungsi Harmonik, Alat Uji mengukur harmonik hingga data terkait ke-51, seperti komponen dc, THD (Total Distorsi Harmonik), dan faktor K diukur untuk memberikan wawasan lengkap mengenai kondisi kesehatan listrik muatan Anda.

Ikhtisar spektrum harmonik dengan kursor untuk mengukur distorsi sebagai persentase dasar.

Menggunakan mode perekam komprehensif untuk membantu menemukan kerusakan berselang secara mudah

Kerusakan yang paling sulit untuk ditemukan adalah yang hanya terjadi sesekali—kejadian berselang. Hal ini dapat disebabkan oleh sambungan yang buruk, debu, kotoran, korosi, atau hanya sambungan listrik atau konektor yang rusak. Beberapa faktor lain, seperti pemadaman listrik dan penurunan daya atau mulai dan berhentinya motor, juga dapat mengakibatkan kejadian berselang yang mengakibatkan matinya peralatan. Ketika peristiwa ini terjadi, mungkin Anda tidak berada di sekitarnya untuk melihatnya. Namun, Alat Uji Fluke ScopeMeter® Anda akan melihatnya. Anda dapat menentukan nilai pengukuran puncak minimal dan maksimal atau merekam jejak gelombang. Dan, dengan memori mikro SD yang dapat ditingkatkan, sesi perekaman dapat dilakukan hingga 14 hari. Perekam ini akan semakin lebih kuat dengan tambahan Recorder Event Detect, yang memudahkan deteksi dan pencatatan kerusakan berselang. Cukup atur ambang batas pada pembacaan meter atau jejak scope, dan penyimpangan akan ditandai sebagai kejadian unik. Anda tidak perlu lagi mencari di kumpulan data untuk menunjukkan kerusakan, dan dapat dengan cepat melangkah dari satu kejadian yang ditandai ke kejadian berikutnya, sekaligus masih memiliki akses ke set data penuh.

Menelusuri kejadian yang terekam secara cepat untuk mengidentifikasi dan melakukan menyelesaikan masalah kerusakan berselang.

Uji BusHealth Industri memverifikasi kualitas sinyal listrik pada bus industri

Uji BusHealth menganalisis sinyal listrik pada bus industri atau jaringan dan memberikan tanda indikasi “Baik”, “Lemah”, atau “Buruk” untuk setiap parameter yang relevan, yang ditampilkan di samping nilai pengukuran sebenarnya. Nilai yang diukur dibandingkan dengan nilai standar berdasarkan pada tipe bus yang dipilih (CAN-bus, Profi-bus, Foundation Field, RS-232, dan lain-lain), atau nilai acuan unik dapat ditentukan jika diperlukan perbedaan toleransi. Fluke 125B dapat memvalidasi kualitas sinyal listrik segera setelah sinyal melalui jaringan, tanpa melihat konten data. Selain itu, 125B memeriksa tingkat dan kecepatan sinyal, waktu transisi, dan distorsi, serta membandingkannya dengan standar yang sesuai untuk membantu Anda menemukan kesalahan, seperti sambungan kabel yang salah, kontak yang buruk, pengardean atau atau terminator yang salah.

Memahami karakteristik analog lapisan fisik sinyal bus industri secara cepat.

Satu kabel tes untuk mengukur beberapa parameter listrik

Pengukuran gelombang frekuensi tinggi, meter, kapasitansi, dan tahanan serta pemeriksaan berkelanjutan semuanya dapat diukur melalui satu set kabel tes berpelindung ini. Tidak ada waktu terbuang untuk mencari atau menukar kabel.

Satu alat tes mengukur volt, ohm, amp, atau kapasitansi, sekaligus menampilkan gelombang.

Perangkat lunak FlukeView® ScopeMeter® untuk Windows®

Maksimalkan ScopeMeter 120B Anda dengan Perangkat Lunak FlukeView®:

Simpan salinan layar instrumen pada PC, berwarna
Salin gambar layar ke laporan dan dokumentasi Anda
Ambil gambar dan simpan data gelombang dari alat tes ScopeMeter Anda ke PC
Buat dan arsipkan referensi gelombang untuk memudahkan perbandingan
Salin data gelombang ke spreadsheet Anda untuk analisis terperinci
Gunakan kursor untuk pengukuran parameter
Tambahkan teks pengguna ke pengaturan instrumen dan kirimkan ke instrumen untuk acuan dan instruksi operator

Catatan: Beberapa fungsi mungkin hanya tersedia dengan model alat tes ScopeMeter tertentu

Kompatibilitas aplikasi seluler Fluke Connect

Masalah pada mesin industri otomatis lebih sulit untuk diselesaikan. Tidak cukup jika hanya mengetahui di mana yang harus diuji, Anda juga harus mengetahui yang dicari—dan hal tersebut cukup sulit tanpa data pengukuran dasar atau akses ahli permasalahannya. Sistem nirkabel perangkat lunak Fluke Connect® dan alat tes nirkabel memungkinkan teknisi mengurangi biaya pemeliharaan dan meningkatkan waktu pengoperasian dengan rekaman peralatan yang akurat dan data pemeliharaan yang mudah diinterpretasikan dan dibagikan. Bandingkan data pengukuran titik tes dan kecenderungan, sehingga Anda dapat memahami karakteristik dan perubahan sinyal dari waktu ke waktu dengan lebih baik. Dan, dengan menyimpan data pemeliharaan di Fluke Cloud™, Anda dapat memungkinkan anggota tim mengaksesnya dari mana saja dan kapan saja mereka memerlukan sehingga Anda bisa mendapatkan saran atau persetujuan di lapangan dan memungkinkan sistem Anda beroperasi dengan lebih cepat.

Bagan Perbandingan Produk	Fluke 123B	Fluke 124B	Fluke 125B
Fungsi
Scope dan Meter Input Ganda Fungsi Penuh	•	•	•
MHz Bandwidth Osiloskop	=”20″	=”40″	=”40″
Meter dan Perekam Scope	•	•	•
Pengukuran Kursor Scope		•	•
Pengukuran Daya dan Harmonik			•
BusHealth			•

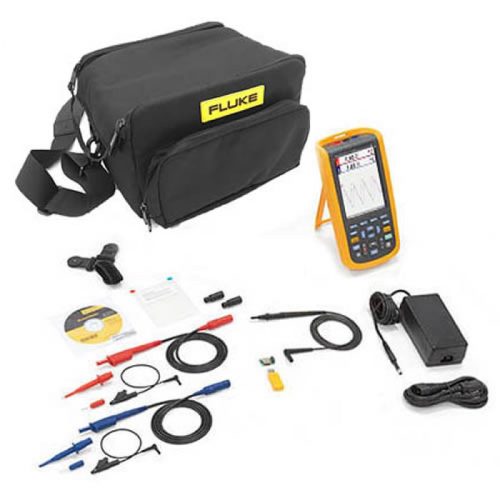

Aksesori yang Disertakan
Probe tegangan 10:1		•	•
i400S AC current clamp			•

Spesifikasi: Osiloskop Genggam Fluke Seri 120B Industrial ScopeMeter®

Mode osiloskop
Vertikal
Respons frekuensi – coupled dc	Tanpa probe dan kabel tes (dengan BB120)	123B: dc hingga 20 MHz (-3 dB) 124B dan 125B: dc hingga 40 MHz (-3 dB)
	Dengan kabel tes berpelindung STL120-IV 1:1	DC hingga 12,5 MHz (-3 dB) / dc hingga 20 MHz (-6 dB)
	Dengan Probe VP41 10:1	123B: dc hingga 20MHz (-3 dB) 124B dan 125B: dc hingga 40 MHz (-3 dB)
Respons frekuensi – coupled ac (Jika roll off)	Tanpa probe dan kabel tes	<10 Hz (-3 dB)
	Dengan kabel tes berpelindung STL120-IV 1:1	<10 Hz (-3 dB)
	Dengan Probe VP41 10:1	<10 Hz (-3 dB)
Waktu naik, kecuali probe, kabel tes	123B <17,5 ns 124B dan 125B <8,75 ns
Impedansi input	Tanpa probe dan kabel tes	1 MΩ//20 pF
	Dengan BB120	1 MΩ//24 pF
	Dengan kabel tes berpelindung STL120-IV 1:1	1 MΩ//230 pF
	Dengan Probe VP41 10:1	5 MΩ//15,5 pF
Sensitivitas	5 mV hingga 200 V/div
Pembatas bandwidth analog	10 kHz
Mode tampilan	A, -A, B, -B
Tegangan input maks. A dan B	Langsung, dengan kabel tes, atau dengan Probe VP41	600 Vrms Cat IV, tegangan maksimal 750 Vrms.
Tegangan input maks. A dan B	Dengan BB120	600 Vrms
Tegangan mengambang maks., dari terminal mana pun ke arde	600 Vrms Cat IV, 750 Vrms hingga 400Hz
Horizontal
Mode Scope	Normal, Tunggal, Roll
Rentang (normal)	Sampel setara	123B: 20 ns hingga 500 ns/div,
	Sampel setara	124B dan 125B: 10 ns hingga 500 ns/div
	Sampel real-time	1 μs hingga 5 s/div
	Tunggal (real time)	1 μs hingga 5 s/div
	Roll (real time)	1 s hingga 60 s/div
Nilai sampel (untuk kedua saluran secara bersamaan)	Sampel setara (sinyal berulang)	Hingga 4 GS/s
Nilai sampel (untuk kedua saluran secara bersamaan)	Sampel real time 1 μs hingga 60 s/div	40 MS/s

Pemicu
Pembaruan layar	Pengoperasian bebas, pada pemicu
Sumber	A, B
Sensitivitas A dan B	@ DC hingga 5 MHz	pembagian 0,5 atau 5 mV
	@ 40 MHz	123B: 4 divisi
		124B dan 125B: 1.5 divisi
	@ 60 MHz	123B: N/A
		124B dan 125B: 4 divisi
Kemiringan	Positif, negatif

Fungsi scope tingkat lanjut
Mode tampilan	Normal	Mengambil gambar kesalahan hingga 25 ns dan menampilkan gelombang yang persisten, seperti analog.
	Halus	Menekan kebisingan dari gelombang.
	Glitch mati	Tidak mengambil gambar glitch antar sampel
	Selubung	Merekam dan menampilkan minimal dan maksimal gelombang dari waktu ke waktu.
Atur otomatis (Connect-and-View™)	Penyesuaian terus menerus amplitudo secara otomatis sepenuhnya, berbasis waktu, tingkat pemicu, jarak pemicu, dan hold-off. Pembatalan manual dengan penyesuaian amplitudo, basis waktu, atau tingkat pemicu oleh pengguna.

Meter input ganda
Akurasi semua pengukuran adalah dalam ± (% pembacaan + jumlah hitungan) dari 18 °C hingga 28 °C.
Tambahkan 0,1x (akurasi khusus) untuk setiap °C yang kurang dari 18 °C atau di atas 28 °C. Untuk pengukuran tegangan dengan probe 10:1, tambahkan ketidakpastian probe +1%. Harus terlihat lebih dari satu periode gelombang pada layar.

Input A dan input B
Tegangan DC (VDC)
Rentang	500 mV, 5 V, 50 V, 500 V, 750 V
Akurasi	± (0,5% +5 hitungan)
Penolakan mode umum (CMRR)	>100 dB @ dc, >60 dB @ 50, 60, atau 400 Hz
Pembacaan skala penuh	5000 hitungan
Tegangan rms yang benar (V ac dan V ac+dc)
Rentang	500 mV, 5 V, 50 V, 500 V, 750 V
Akurasi untuk 5% hingga 100% rentang (DC coupled)	DC hingga 60 Hz (V ac+dc)	± (1% +10 hitungan)
	1 Hz hingga 60 Hz (V ac)	± (1% +10 hitungan)
Akurasi untuk 5% hingga 100% rentang (coupled ac atau dc)	60 Hz hingga 20 kHz	± (2,5% +15 hitungan)
Penolakan DC (hanya VAC)	>50 dB
Penolakan mode umum (CMRR)br	>100 dB @ dc
	>60 dB @ 50, 60, atau 400 Hz
Pembacaan skala penuh	5000 hitungan, pembacaan tergantung pada faktor puncak sinyal.
Puncak
Mode	Puncak maks., Puncak min., atau puncak ke puncak
Rentang	500 mV, 5 V, 50 V, 500 V, 2200 V
Akurasi	Akurasi Puncak Maks. atau puncak Min.	5% dari skala penuh
	Akurasi Puncak ke Puncak	10% dari skala penuh
Pembacaan skala penuh	500 hitungan
Frekuensi (Hz)
Rentang	123B: 1 Hz, 10 Hz, 100 Hz, 1 kHz, 10 kHz, 100 kHz,1 MHz, 10 MHz, dan 50 MHz
	124B dan 125B: 1 Hz, 10 Hz, 100 Hz, 1 kHz, 10 kHz, 100 kHz, 1 MHz, 10 MHz, dan 70 MHz
Rentang frekuensi	15 Hz (1 Hz) hingga 50 MHz dalam pengaturan otomatis yang terus-menerus
Akurasi @ 1 Hz hingga 1 MHz	± (0,5% +2 hitungan)
Pembacaan skala penuh	10.000 hitungan
RPM
Pembacaan maks.	50,00 kRPM
Akurasi	± (0,5% +2 hitungan)
Siklus tugas (PULSE)
Rentang	2% hingga 98%
Rentang frekuensi	15 Hz (1 Hz) hingga 30 MHz dalam pengaturan otomatis yang terus-menerus
Lebar pulsa (PULSE)
Rentang frekuensi	15 Hz (1 Hz) hingga 30 MHz dalam pengaturan otomatis yang terus-menerus
Pembacaan skala penuh	1000 hitungan
Ampere (AMP)
Dengan klem arus	Rentang	Sama seperti V dc, V ac, V ac+dc, atau PEAK
	Faktor skala	0,1 mV/A, 1 mV/A, 10 mV/A, 100 mV/A, 400 mV/A, 1 V/A, 10 mV/mA
	Akurasi	Sama seperti V dc, V ac, V ac+dc, atau PEAK (tambahkan ketidakpastian klem arus)
Suhu (TEMP) dengan pemindai suhu opsional
Rentang	200 °C/div (200 °F/div)
Faktor skala	1 mV/°C dan 1 mV/°F
Akurasi	sebagai V dc (tambahkan ketidakpastian probe suhu)
Desibel (dB)
0 dBV	1 V
0 dBm (600 Ω /50 Ω)	1 mW dirujuk ke 600 Ω atau 50 Ω
dB menyala	V dc, V ac, atau Vac+dc
Pembacaan skala penuh	1000 hitungan
Faktor puncak (CREST)
Rentang	1 hingga 10
Pembacaan skala penuh	90 Hitungan
Fasa
Mode	A ke B, B ke A
Rentang	0 hingga 359 derajat
Resolusi	1 derajat
Daya (hanya 125B)
Konfigurasi	Muatan keseimbangan konduktor 1 fase/3 fase (3 fase: hanya komponen dasar, hanya mode AUTOSET)
Faktor daya (PF)	Rasio antara watt dan rentang VA – 0,00 hingga 1,00
Watt	Pembacaan RMS sampel pengali yang sesuai dari input A (volt) dan input B (ampere)
	Pembacaan skala penuh	999 hitungan
VA	Vrms x Arms
	Pembacaan skala penuh	999 hitungan
VA reaktif (var)	[S][208]^=”2″[S][210]^=”2″[S][212]
	Pembacaan skala penuh	999 hitungan
Vpwm
Tujuan	Untuk mengukur modulasi sinyal lebar pulsa, seperti output inverter penggerak motor
Prinsip	Pembacaan menunjukkan tegangan efektif berdasarkan nilai sampel rata-rata dari seluruh jumlah periode frekuensi dasar
Akurasi	Sebagai Vrms untuk sinyal gelombang sinus

Input A ke umum
Ohm (Ω)
Rentang	123B dan 124B	500 Ω , 5 kΩ, 50 kΩ, 500 kΩ, 5 MΩ, 30 MΩ
	125B	50 Ω, 500 Ω , 5 kΩ, 50 kΩ, 500 kΩ, 5 MΩ, 30 MΩ
Akurasi	± (0,6% + 5 hitungan) 50 Ω ±(2% + 20 hitungan)
Pembacaan skala penuh	50 Ω hingga 5 MΩ – 5000 hitungan, 30 MΩ – 3000 hitungan
Arus pengukuran	0,5 mA hingga 50 nA, berkurang seiring pertambahan rentang
Tegangan sirkuit terbuka	<4 V
Kontinuitas (Cont)
Bunyi bip	<(30 Ω ± 5 Ω) dalam rentang 50 Ω
Arus pengukuran	0,5 mA
Deteksi jarak pendek	≥1 ms
Diode
Tegangan pengukuran	@0,5 mA	>2,8 V
	@sirkuit terbuka	<4 V
Arus pengukuran	0,5 mA
Polaritas	+ pada input A, – pada COM
Kapasitansi (CAP)
Rentang	50 nF, 500 nF, 5 μF, 50 μF, 500 μF
Pembacaan skala penuh	5000 hitungan
Arus pengukuran	500 nA hingga 0,5 mA, bertambah seiring peningkatan rentang

Fungsi meteran tingkat lanjut
Pengaturan Nol	Mengatur nilai sebenarnya ke acuan
AutoHold (di A)	Mengambil gambar dan menghentikan hasil pengukuran yang stabil. Berbunyi bip jika stabil. AutoHold berfungsi pada pembacaan meter utama, dengan ambang batas 1 Vpp untuk sinyal AC dan 100 mV untuk sinyal DC.
Titik desimal tetap	Diaktifkan dengan menggunakan tombol atenuasi.

Pembaca Kursor (124B dan 125B)
Sumber	A, B
Garis vertikal tunggal	Rata-rata, pembaca min. dan maks.
	Rata-rata, min., maks., dan waktu ketika pembaca dimulai (dalam mode ROLL, instrumen di HOLD)
	Min., maks., dan waktu ketika pembaca dimulai (dalam mode RECORDER; instrumen di HOLD)
	Nilai harmonik dalam mode POWER QUALITY.
Garis vertikal ganda	Pembaca puncak-puncak, jarak waktu, dan jarak waktu timbal balik
	Pembaca jarak rata-rata, min., maks., dan waktu (dalam mode ROLL; instrumen di HOLD)
Garis horizontal ganda	Pembaca tinggi, rendah, dan puncak-puncak
Waktu naik atau turun	Waktu transisi, pembaca 0%-tingkat dan 100%-tingkat (peningkatan manual atau otomatis; hanya peningkatan otomatis yang memungkinkan dalam mode saluran tunggal)
Akurasi	Seperti akurasi osiloskop

Perekam
Perekam menangkap pembacaan meter dalam mode Perekam Meter atau secara terus menerus menangkap sampel gelombang dalam mode Perekam Scope. Informasi disimpan pada memori internal atau kartu SD opsional (dengan 125B atau 124B).
Hasil ditampilkan sebagai tampilan perekam Bagan yang menggambarkan grafik nilai min. dan maks. pengukuran Meter dari waktu ke waktu atau sebagai tampilan perekam gelombang yang menggambarkan semua sampel yang diambil gambarnya.
Pembacaan meter
Kecepatan Pengukuran	Maksimal 2 pengukuran/dtk
Ukuran Rekaman (min., maks., rata-rata)	Pembacaan 2 M untuk 1 saluran
Rentang Waktu yang Direkam	2 minggu
Jumlah kejadian maksimal	=”1024″
Rekaman gelombang
Nilai sampel maksimal	Sampel 400 K
Ukuran Memori Internal	400 M sampel Waktu yang Direkam
Rentang memori internal	15 menit pada 500 μs/div 11 jam pada 20 ms/div
Kartu SD Ukuran Rekaman	Sampel 1,5 G
Kartu SD Rentang Waktu yang Direkam	11 jam pada 500 μs/div 14 hari pada 20 ms/div
Jumlah kejadian maksimal	=”64″

Kualitas Daya (hanya 125B)
Pembacaan	Watt, VA, var, PF, DPF, Hz
Watt, VA, rentang var (otomatis)	250 W hingga 250 MW, 625 MW, 1,56 GW
	Apabila dipilih: total (% r)	±(2% + 6 hitungan)
	Apabila dipilih: dasar (% f)	±(4% + 4 hitungan)
DPF	0,00 hingga 1,00
PF	0,00 hingga 1,00, ±0,04
Rentang frekuensi	10,0 Hz hingga 15,0 kHz 40,0 Hz hingga 70,0 Hz
Jumlah Harmonik	DC hingga 51
Pembacaan / Pembacaan kursor (dasar 40 Hz hingga 70 Hz)	Vrms / Arms /Watt	Tiap harmonik dari dasar mungkin dipilih untuk pembacaan individu
Termasuk frekuensi dasar, Sudut fase dan faktor K (dalam Amp dan Watt)

Penguji BusHealth (Fluke 125B saja)
Tipe	Subtipe	Protokol
AS-i	NEN-EN50295
CAN	ISO-11898
Interbus S	RS-422	EIA-422
Modbus	RS-232	RS-232/EIA-232
Modbus	RS-485	RS-485/EIA-485
Foundation Fieldbus	H1	61158 tipe 1, 31,25 kBit
Profibus	DP	EIA-485
Profibus	PA	61158 tipe 1

Lain-lain
Layar	Tipe	TFT matriks aktif berwarna 5,7 inci
Layar	Resolusi	640 x 480 piksel
Tampilan Gelombang	Vertikal	10 div 40 piksel
Tampilan Gelombang	Horizontal	12 div 40 piksel
Daya	Eksternal	Melalui Adaptor Daya BC430
	Tegangan input	10 V DC hingga 21 V DC
	Konsumsi daya	Normalnya 5 W
	Konektor input	Jack 5 mm
	Internal	Melalui Baterai BP290
	Daya baterai	Li-Ion 10,8 V yang dapat diisi ulang
	Waktu pengoperasian	7 jam dengan 50% kecerahan lampu latar
	Waktu isi ulang daya	4 jam dengan alat tes mati, 7 jam dengan alat tes menyala
	Suhu sekitar yang diizinkan	0 hingga 40 °C (32 hingga 104 °F) selama pengisian ulang daya
Memori	Memori internal dapat menyimpan 20 set data (gelombang dan pengaturan layar)	Slot kartu mikro SD dengan kartu SD opsional (ukuran maks. 32 GB)
Mekanis	Ukuran	259 x 132 x 55 mm (10,2 x 5,2 x 2,15 in)
Mekanis	Berat	1,4 kg (3,2 pon) termasuk baterai
Antarmuka	Terisolasi secara optik	Mentransfer salinan layar (bitmap), pengaturan, dan data
	USB ke PC/laptop	Adaptor/kabel USB OC4USB yang terisolasi optik, (opsional), menggunakan perangkat lunak FlukeView® untuk Windows®.
	Adaptor WiFi opsional	Transfer cepat salinan layar (bitmap), pengaturan dan data ke PC/laptop, tablet, smartphone, dll. Port UDB disediakan untuk memasukkan dongle WiFi. Jangan menggunakan port USB dengan kabel demi alasan keamanan.

Lingkungan
Lingkungan	MIL-PRF-28800F, Kelas 2
Suhu	Operasi Baterai	0 s/d 40 °C (32 s/d 104 °F)
	Operasi Adaptor Daya	0 s/d 50 °C (32 s/d 122 °F)
	Penyimpanan	-20 s/d 60 °C (-4 s/d 140 °F)
Kelembapan (Pengoperasian)	@ 0 hingga 10 °C (32 hingga 50 °F)	Tanpa kondensasi
	@ 10 hingga 30 °C (50 hingga 86 °F)	95
	@ 30 hingga 40 °C (86 hingga 104 °F)	75
	@ 40 hingga 50 °C (104 hingga 122 °F)	45
Penyimpanan	@ -20 hingga 60 °C (-4 hingga 140 °F)	Tanpa kondensasi
Ketinggian	Beroperasi pada ketinggian 3 km (10.000 kaki)	CAT III 600 V
	Beroperasi pada ketinggian 2 km (6.600 kaki)	CAT IV 600 V
	Penyimpanan	12 km (40.000 kaki)
Kompatibilitas elektromagnetik EMC	Internasional	IEC 61326-1: Industri, CISPR 11: Grup 1, Kelas A
	Korea (KCC)	Peralatan Kelas A (Peralatan Siaran & Komunikasi Industri)
	AS (FCC)	47 CFR 15 subbagian B. Produk ini dianggap perangkat yang dikecualikan peraturan berdasarkan pasal 15.103.
Radio nirkabel dengan adaptor	Rentang frekuensi	2412 MHz hingga 2462 MHz
Radio nirkabel dengan adaptor	Daya output	<100 mW
Perlindungan selubung	IP51, acuan: EN/IEC60529
Keselamatan	Umum	IEC 61010-1: Tingkat Polusi 2
Keselamatan	Pengukuran	IEC 61010-2-033: CAT IV 600 V/CAT III 750 V
Input tegangan input maks. A dan B	Langsung pada input atau dengan kabel	CAT IV 600 Vrms untuk penurunan daya
	Dengan Adaptor Banana-to-BNC BB120	600 Vrms untuk penurunan daya
	Tegangan mengambang maks., dari terminal mana pun ke arde	600 Vrms Cat IV, 750 Vrms hingga 400 Hz
