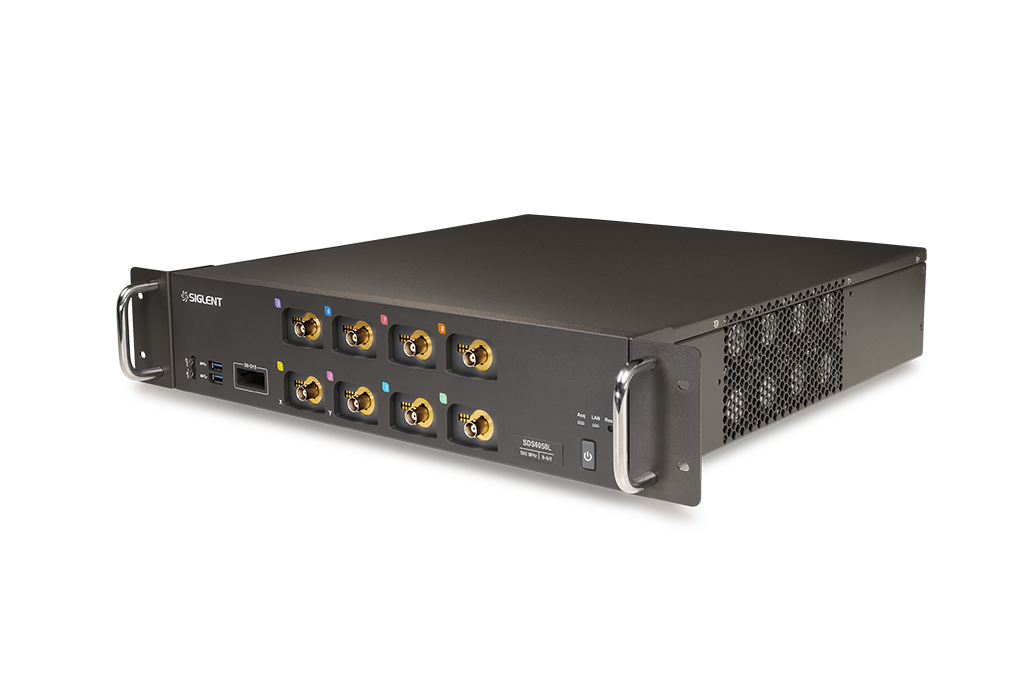

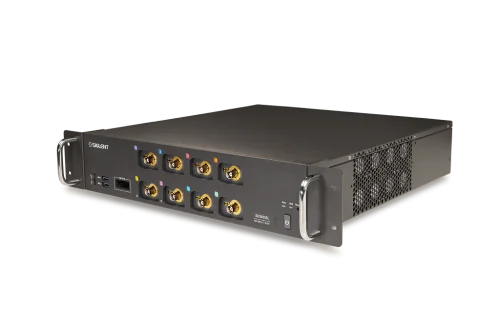

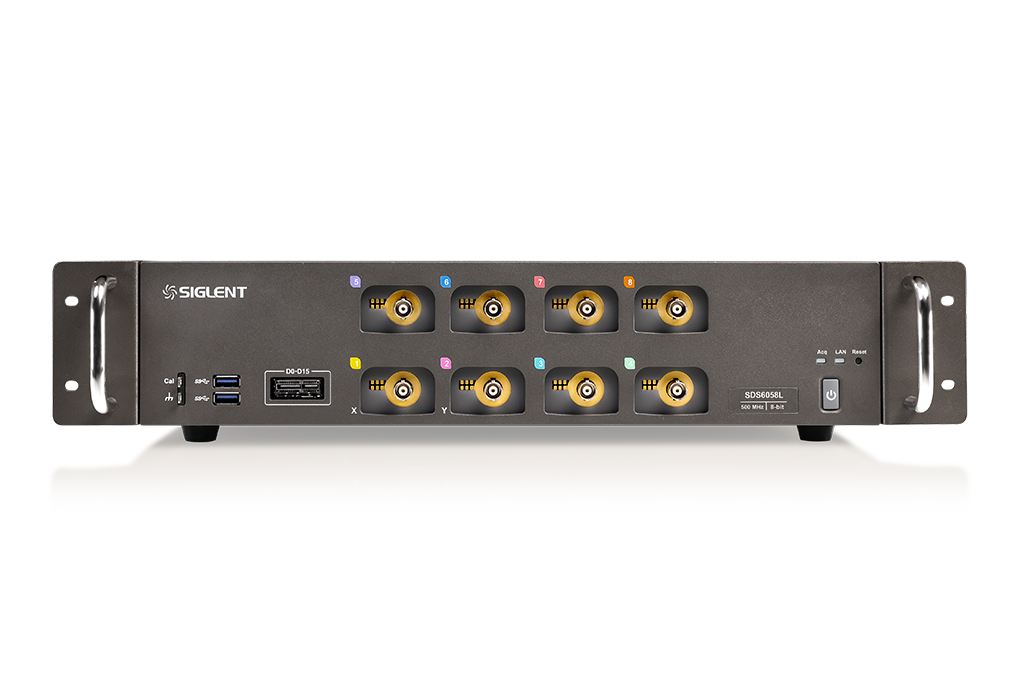

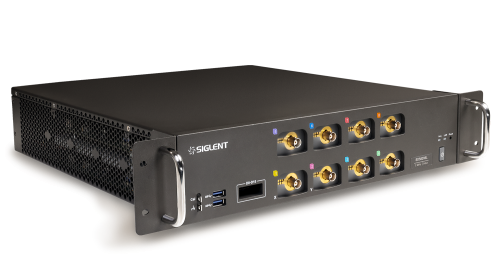

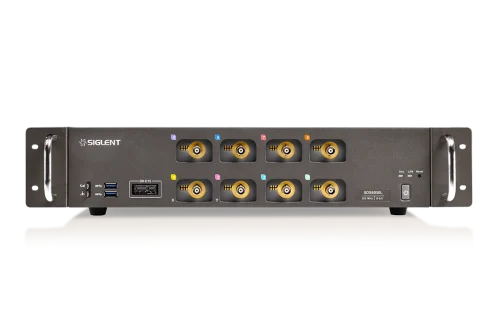

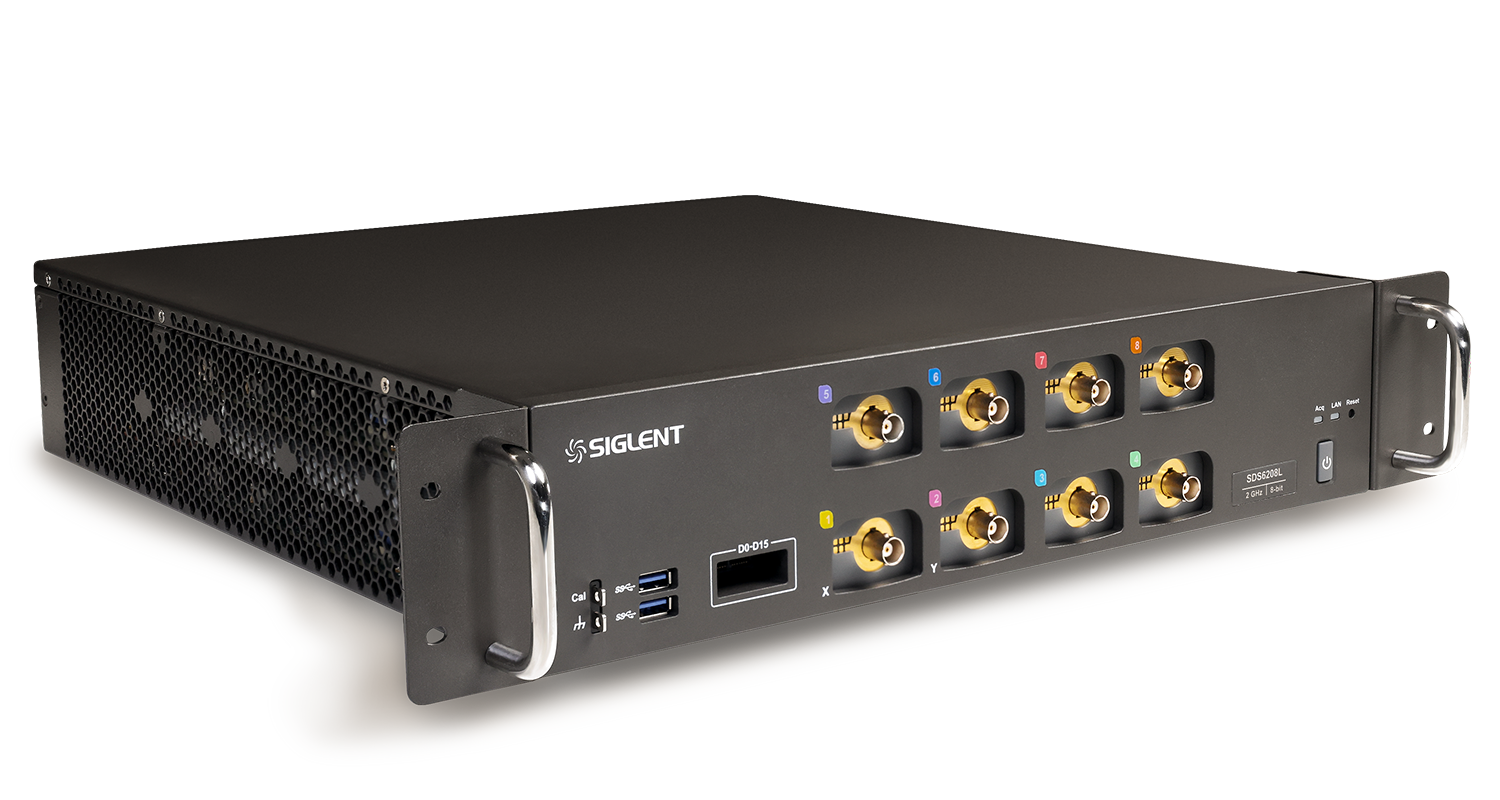

Siglent SDS6108L Low Profile Digital Storage Oscilloscope
- Serial bus triggering and decoder, mendukung protokol I2C, SPI, UART, CAN, LIN, CAN FD, FlexRay, I2S, MIL-STD-1553B, SENT, dan Manchester
- Mode akuisisi tersegmentasi (Urutan), membagi panjang rekaman maksimum menjadi beberapa segmen (hingga 80.000)
- Fungsi catatan bentuk gelombang sejarah (Riwayat), panjang bentuk gelombang maksimum yang direkam adalah 80.000 bingkai
Seri SDS6000L menggunakan teknologi SPO (Super Phosphor Oscilloscope) Siglent, fungsi tampilan penilaian intensitas 256 tingkat plus mode tampilan suhu warna. Ini juga menggunakan sistem pemicu digital inovatif dengan sensitivitas tinggi dan jitter rendah. Sistem pemicu mendukung beberapa mode pemicu yang kuat termasuk pemicu bus serial.
Alat-alat seperti perekaman bentuk gelombang Riwayat, fungsi Pencarian dan Navigasi, Tes Masker, Analisis Daya, dan Analisis Mata/Jitter memungkinkan rekaman bentuk gelombang yang diperluas untuk diambil, disimpan, dan dianalisis. Berbagai kemampuan pengukuran dan matematika, opsi untuk generator bentuk gelombang acak 25 MHz, dan decoding serial juga merupakan fitur dari SDS6000L.
Ini dapat digunakan sebagai osiloskop yang berdiri sendiri dengan dihubungkan ke layar eksternal dan mouse. Itu juga dapat dikendalikan dari jarak jauh melalui LAN berkat server web bawaan yang nyaman. Dikombinasikan dengan distributor sinkronisasi 64 saluran (SYN64), beberapa modul SDS6000L dapat diatur sebagai sistem akuisisi berkecepatan tinggi hingga 512 saluran. Perintah SCPI lengkap yang diatur melalui koneksi LAN 1000M standar memberikan akuisisi data yang sangat cepat untuk mempercepat aplikasi pengujian otomatis.
Fitur Osiloskop Profil Rendah SDS6108L
- 8 Saluran, Bandwidth 1 GHz
- Laju sampel 5 GSa/dtk (ESR 10 GSa/dtk) di setiap saluran
- Kedalaman memori 500 Mpts
- Ukuran standar 2U
- Resolusi 8-bit
- Kebisingan latar belakang rendah, mendukung skala vertikal 0,5 mV/div hingga 10 V/div
- Laju penangkapan bentuk gelombang hingga 170.000 wfm/dtk (mode normal), dan 750.000 wfm/dtk (mode urutan)
- Mendukung gradasi intensitas 256 tingkat dan mode tampilan suhu warna
- Pemicu cerdas: Edge, Slope, Pulse, Window, Runt, Interval, Dropout, Pattern, Qualified, Nth edge, Setup/hold, Delay, dan Video (didukung HDTV)
- Serial bus triggering and decoder, mendukung protokol I2C, SPI, UART, CAN, LIN, CAN FD, FlexRay, I2S, MIL-STD-1553B, SENT, dan Manchester
- Mode akuisisi tersegmentasi (Urutan), membagi panjang rekaman maksimum menjadi beberapa segmen (hingga 80.000)
- Fungsi catatan bentuk gelombang sejarah (Riwayat), panjang bentuk gelombang maksimum yang direkam adalah 80.000 bingkai
- 4 jejak Matematika (8 Mpts FFT, penjumlahan, pengurangan, perkalian, pembagian, integrasi, diferensial, akar kuadrat, dll.), mendukung editor rumus
Spesifikasi Siglent SDS6108L Low Profile Digital Storage Oscilloscope
Brand:Â Siglent
Bandwidth:Â 1 GHz
Display Type:Â No Display
Includes:Â USB Cable; Quick Start Guide; Passive Probe (1/CH); Calibration Certificate; Wireless Mouse; Power cord
Sampling Rate:Â 5 GS/s
Series:Â SDS6000L Series
Type:Â MSO
Analog Channels:Â 8
Digital Channels:Â Requires Upgrade
Memory:Â 500 Mpts
