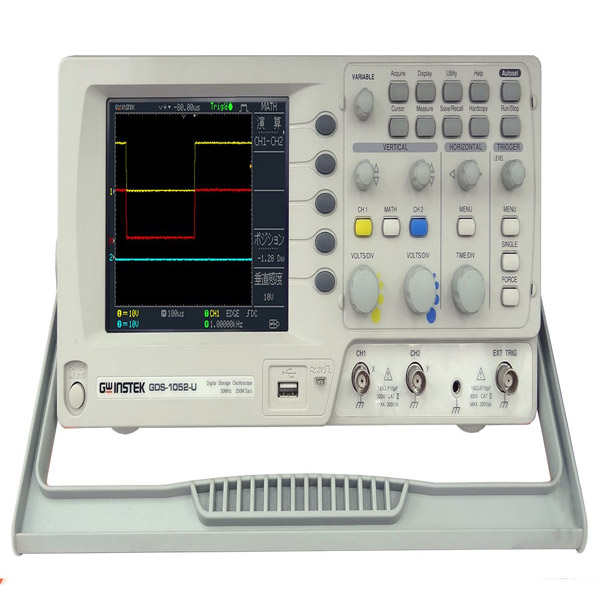

Digital Storage Oscilloscope GW Instek GDS-1052U

Seri Instek GDS-1000-U adalah osiloskop digital portabel dua saluran dengan laju sampel waktu nyata maksimum 250MS/dtk, panjang rekor 4 kpts, fungsi setel otomatis, pemicu lanjutan, dua fungsi matematika dasar dan FFT, 19 parameter pengukuran, memori internal untuk penyimpanan data, pencatatan data, dan konektivitas USB untuk aplikasi elektronik seperti desain produk, jalur perakitan, perbaikan dan servis, dan teknik listrik, antara lain. Laju sampel dan panjang rekaman memungkinkan waktu pengambilan yang lama untuk menampilkan bentuk gelombang yang terperinci. Fungsi pengaturan otomatis secara otomatis mengonfigurasi pengaturan optimal untuk menampilkan bentuk gelombang dengan memilih skala horizontal dan vertikal, memposisikan bentuk gelombang secara horizontal dan vertikal, serta memilih dan mengaktifkan saluran sumber pemicu. Selain pemicu tepi, unit ini memiliki lebar pulsa dan pemicu video untuk mengisolasi sinyal tertentu. Dua fungsi matematika dasar—tambah dan kurang—ditambah FFT (fast fourier transform) dan 19 parameter pengukuran seperti rata-rata, frekuensi, dan puncak-ke-puncak memungkinkan analisis bentuk gelombang yang mendalam. Fungsi uji go/no go segera menunjukkan saat sinyal berada di luar pengaturan yang ditentukan pengguna, dan fungsi zoom memperbesar detail bentuk gelombang. Hingga 15 bentuk gelombang atau 15 pengaturan dapat disimpan dalam memori internal osiloskop. Fungsi pencatatan data melacak data pada interval waktu yang ditentukan pengguna hingga 100 jam, mencatat data pada flash drive USB (dijual terpisah). Spesifikasi tambahan termasuk waktu naik 7ns untuk model 50MHz, 5ns untuk model 70MHz, dan 3,5ns untuk model 100MHz, dan berbagai fitur pemicu. Osiloskop memiliki LCD TFT (thin film transistor) berwarna 5,7″ dengan resolusi 320 x 234 piksel dan dapat menunjukkan secara bersamaan hingga dua bentuk gelombang langsung dan dua bentuk gelombang tersimpan.

Osiloskop memiliki port host USB untuk menghubungkan flash drive (dijual terpisah) untuk menyimpan data dan port perangkat USB untuk menghubungkan ke PC untuk menyimpan data dan operasi jarak jauh. Unit ini memenuhi standar keselamatan EN (Standar Eropa) 61010-031, dan diberi peringkat untuk instalasi CAT (kategori) II hingga 300V, yang mencakup peralatan konsumsi energi yang terhubung ke instalasi tetap, termasuk peralatan rumah tangga, kantor, dan laboratorium. Ini memiliki tanda CE (Kesesuaian Eropa). Muncul dengan dua probe tegangan pasif, kabel daya untuk 100 hingga 240VAC, 50/60Hz, dan panduan pengguna.

Spesifikasi :

• Tampilan 5.7″ warna TFT-LCD
• Bandwidth tersedia 50, 70, 100MHz
• Saluran Dua
• Laju sampel waktu nyata maksimum 250MS/dtk
• Rekam panjang 4 kpts
• Peringkat instalasi CAT II, 300V
• Standar memenuhi EN 61010-1-031; penandaan CE
• Sumber daya Kabel daya untuk 100 hingga 240VAC, 50/60Hz
• Dimensi (P x P x T) 142 x 310 x 140 mm
• Berat 2.5kg

H adalah tinggi, jarak vertikal dari titik terendah ke tertinggi; W adalah lebar, jarak horizontal dari kiri ke kanan; D adalah kedalaman, jarak horizontal dari depan ke belakang.

Osiloskop adalah perangkat pengujian listrik yang digunakan untuk memverifikasi fungsionalitas peralatan yang menghasilkan sinyal listrik. Osiloskop mengukur tegangan sinyal listrik dari waktu ke waktu, dan menampilkan pengukuran sebagai bentuk gelombang dalam grafik visual. Bentuk gelombang menunjukkan sapuan (atau penyegaran) tegangan pada sumbu vertikal (Y), dan waktu pada sumbu horizontal (X). Rincian bentuk gelombang menunjukkan sinyal dari waktu ke waktu. Kebanyakan osiloskop memiliki dua atau empat saluran untuk memasukkan sinyal. Beberapa osiloskop digital menawarkan lebih dari empat saluran, memungkinkan saluran didedikasikan untuk sinyal dan aplikasi tertentu. Bandwidth adalah frekuensi maksimum sinyal yang dapat ditangkap oleh osiloskop. Gambar konstan akan ditampilkan jika sinyal ditampilkan pada frekuensi tinggi. Osiloskop mungkin analog, digital, atau sinyal campuran. Osiloskop analog secara langsung menampilkan sinyal input sebagai bentuk gelombang kontinu, biasanya dalam fosfor bercahaya pada tabung sinar katoda (CRT). Osiloskop digital mengubah sinyal input menjadi format digital dan memasang kembali bentuk gelombang untuk ditampilkan, biasanya pada LCD. Osiloskop sinyal campuran (MSO) menampilkan format analog dan digital. Beberapa osiloskop dapat menampilkan lebih dari satu saluran dan jenis pengukuran secara bersamaan. Beberapa osiloskop dapat menangkap sinyal bentuk gelombang ke memori, dan mengingatnya kembali. Mereka mungkin memberikan penilaian intensitas waktu nyata, dan mungkin memiliki kemampuan untuk menyesuaikan frekuensi tampilan. Osiloskop dapat ditenagai dengan baterai atau listrik, atau mungkin memiliki generator bawaan. Mereka biasanya digunakan untuk pengujian, pengukuran, dan inspeksi dalam aplikasi sains, teknik, telekomunikasi, otomotif, dan elektronik.

GW Instek memproduksi peralatan pengujian dan pengukuran seperti osiloskop, penganalisis spektrum, penguji sinyal, dan sistem pengawasan video. Perusahaan yang didirikan pada tahun 1975 dan berkantor pusat di Taipei, Taiwan ini telah memenuhi standar International Organization for Standardization (ISO) 9002 dan 14001.

Apa yang ada di dalam kotak?
Osiloskop digital seri Instek GDS-1000-U
(2) probe tegangan pasif
Kabel listrik
Panduan pengguna
