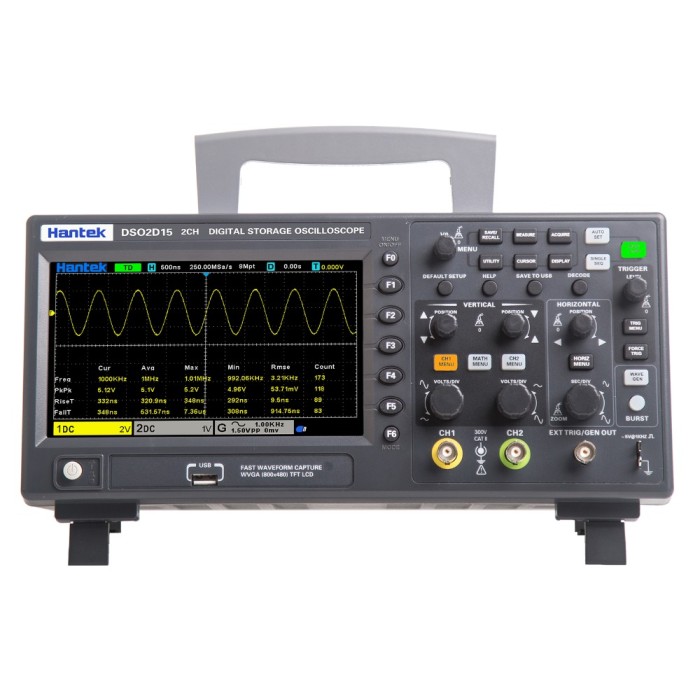

Digital Storage Oscilloscope 2 Channel Hantek DSO2D15
Rp 5.500.000
Hantek DSO2D15 adalah osiloskop 2-saluran yang terjangkau dengan lebar pita 150 MHz dan generator fungsi bawaan. DSO2D15 dilengkapi dengan opsi decoding dan trigger seperti I2C, SPI, UART/RS232, dan CAN, yang merupakan nilai tambah yang bagus untuk osiloskop dalam kisaran harga ini. Fitur uniknya adalah tidak adanya kipas di dalam osiloskop, sehingga hampir tidak menimbulkan suara bising.
Berkat laju sampel 1 GSa/s dan kedalaman memori 8 Mpts, Anda dapat bekerja dengan mudah menggunakan osiloskop ini. Tersedia juga koneksi USB untuk mengekspor hasil pengukuran ke PC atau ke stik memori USB. Tersedia juga voltmeter untuk mengukur tegangan AC dan DC hingga 300 VRMS.
Jika Anda mencari lebar pita yang lebih besar, lihatlah Hantek DSO2D10.
Hantek DSO2D15 adalah osiloskop 2-saluran yang terjangkau dengan lebar pita 150 MHz dan generator fungsi bawaan. DSO2D15 dilengkapi dengan opsi decoding dan trigger seperti I2C, SPI, UART/RS232, dan CAN, yang merupakan nilai tambah yang bagus untuk osiloskop dalam kisaran harga ini. Fitur uniknya adalah tidak adanya kipas di dalam osiloskop, sehingga hampir tidak menimbulkan suara bising.
Berkat laju sampel 1 GSa/s dan kedalaman memori 8 Mpts, Anda dapat bekerja dengan mudah menggunakan osiloskop ini. Tersedia juga koneksi USB untuk mengekspor hasil pengukuran ke PC atau ke stik memori USB. Tersedia juga voltmeter untuk mengukur tegangan AC dan DC hingga 300 VRMS.
Jika Anda mencari lebar pita yang lebih besar, lihatlah Hantek DSO2D10.
Secara keseluruhan, Hantek DSO2D15 merupakan osiloskop dengan harga yang kompetitif dan tidak akan mengecewakan jika ditempatkan di meja kerja penghobi mana pun.
FITUR Hantek DSO2D15
- 2 saluran yang masing-masing dikontrol oleh tombol independen
- Lebar pita saluran analog 100 MHZ dan 150 MHZ
- Laju pengambilan sampel hingga 1 GSa/s
- Kedalaman memori 8M
- Jangkauan vertikal 2mV/div ~ 10V/div
- Generator bentuk gelombang 1 CH 25MHz bawaan (DSO2D10, DSO2D15)
- Resolusi vertikal: 8bit
- Pemicu: Edge, Pulse, Video, Slope, Overtime, Window, Pattern, Interval, Under Amp, UART, LIN, CAN, SPI, IIC
- Dekode BUS dan analisis protokol: RS232/UART, I2C, SPI, CAN, LIN
- Dapat menyimpan beberapa format data, seperti pengaturan, bentuk gelombang, bentuk gelombang referensi, CSV, gambar
- Pengukur tegangan digital 3 digit dan Indikator frekuensi perangkat keras 6 digit
- 32 jenis pengukuran otomatis dengan statistik, statistik waktu nyata untuk nilai maksimum, minimum, deviasi standar, dll.
- 2 set voltmeter digital
- Mendukung pengujian ambang batas, pengukuran gratis di dalam layar
- Kontrol perintah jarak jauh SCPI yang melimpah
- Host/Perangkat USB.
SPESIFIKASI Hantek DSO2D15
| Oscilloscope | ||
| Bandwidth | 150 MHz | |
| Sample rate | 1 GSa/s (1 channel) 500 MSa/s (2 channels) |
|
| Memory depth | 8 Mpts (1 channel) 4 Mpts (2 channels) |
|
| Channels | 2 | |
| Vertical resolution | 8 bits | |
| Horizontal scale | 2 ns/div – 100 s/div | |
| Vertical sensitivity | 2 mV/div – 10V/div | |
| Rise time | 2.4 ns | |
| Decoding and trigger | I2C, SPI, UART/RS232 and CAN | |
| Math operations | +, -, ×, ÷, FFT | |
| Max. voltage | 300 VRMS, CAT II 300V | |
| Function generator | ||
| Frequency range | 25 MHz | |
| Channels | 1 | |
| Sample rate | 200 MSa/s | |
| Waveforms | Sine, square, ramp, Exp, noise, DC, ARB | |
| General | ||
| Display | 7″ 800 x 480 | |
| Interfaces | USB Host, USB Device | |
| Weight | 1.9 kg | |
Q & A
Related Products
- Gelombang input ganda dan perekam pembacaan meter untuk melihat kecenderungan data dalam jangka waktu yang lama
- Recorder Event Detect mengambil gambar sinyal berselang yang sulit ditangkap pada gelombang berulang hingga 4 kHz
- Kabel tes berpelindung untuk osiloskop, tahanan, dan pengukuran kontinuitas
- Pengukuran meter tahanan, kontinuitas, diode, dan kapasitansi
- Pengukuran daya (W, VA, VAR, PF, DPF, Hz)
Termasuk mode Perekam, termasuk Pencatat Sampel dan Pengukuran
6000 hitungan Multimeter Digital, Mendukung DCV, ACV, DCI, ACI, Perlawanan, Diode, Kapasitansi, uji Kontinuitas.
True RMS AC Voltage / Multimeter pengukuran arus.
Layar TFT-LCD 5,6 inci dengan resolusi 640 * 480.
Jenis antarmuka: Host USB Terisolasi, Perangkat USB (MicroUSB -TMC)
Fungsi matematika dan pengukuran menggunakan semua titik data sampel (hingga 12 Mpts).
Fungsi matematika (FFT, penjumlahan, pengurangan, perkalian, pembagian, integrasi, diferensial, akar kuadrat).
Kunci default dapat disesuaikan untuk pengaturan pengguna atau “default” pabrik
Mode Pemicu AUTO, NORM
Sumber Pemicu CH1, CH2, ALT, LINE, EXT
Kopling Pemicu AC, DC, HF REJ, TV
Kemiringan Pemicu,, + atau – ,,
Modus Vertikal
CH1, CH2, GANDA, TAMBAHKAN, CH2 INV
(Pengalihan otomatis ganda ALT dan CHOP)
Seri Instek GDS-1000-U adalah osiloskop digital portabel dua saluran dengan laju sampel waktu nyata maksimum 250MS/dtk, panjang rekor 4 kpts, fungsi setel otomatis, pemicu lanjutan, dua fungsi matematika dasar dan FFT, 19 parameter pengukuran, memori internal untuk penyimpanan data, pencatatan data, dan konektivitas USB untuk aplikasi elektronik seperti desain produk, jalur perakitan, perbaikan dan servis, dan teknik listrik, antara lain. Laju sampel dan panjang rekaman memungkinkan waktu pengambilan yang lama untuk menampilkan bentuk gelombang yang terperinci. Fungsi pengaturan otomatis secara otomatis mengonfigurasi pengaturan optimal untuk menampilkan bentuk gelombang dengan memilih skala horizontal dan vertikal, memposisikan bentuk gelombang secara horizontal dan vertikal, serta memilih dan mengaktifkan saluran sumber pemicu. Selain pemicu tepi, unit ini memiliki lebar pulsa dan pemicu video untuk mengisolasi sinyal tertentu. Dua fungsi matematika dasar—tambah dan kurang—ditambah FFT (fast fourier transform) dan 19 parameter pengukuran seperti rata-rata, frekuensi, dan puncak-ke-puncak memungkinkan analisis bentuk gelombang yang mendalam. Fungsi uji go/no go segera menunjukkan saat sinyal berada di luar pengaturan yang ditentukan pengguna, dan fungsi zoom memperbesar detail bentuk gelombang. Hingga 15 bentuk gelombang atau 15 pengaturan dapat disimpan dalam memori internal osiloskop. Fungsi pencatatan data melacak data pada interval waktu yang ditentukan pengguna hingga 100 jam, mencatat data pada flash drive USB (dijual terpisah). Spesifikasi tambahan termasuk waktu naik 7ns untuk model 50MHz, 5ns untuk model 70MHz, dan 3,5ns untuk model 100MHz, dan berbagai fitur pemicu. Osiloskop memiliki LCD TFT (thin film transistor) berwarna 5,7″ dengan resolusi 320 x 234 piksel dan dapat menunjukkan secara bersamaan hingga dua bentuk gelombang langsung dan dua bentuk gelombang tersimpan.

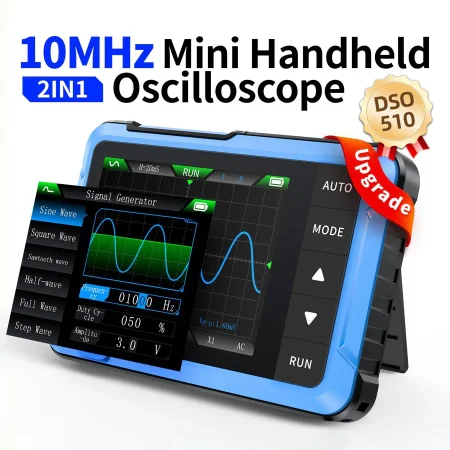

FNIRSI DSO-510 dilengkapi generator sinyal internal dengan kemampuan output 50 KHz, yang memungkinkan pengaturan pengujian yang serbaguna. Layar LCD HD 2,8 inci dengan resolusi 320×240 memastikan visual yang jernih, dan baterai lithium 1000 mAh menawarkan daya tahan hingga 4 jam penggunaan terus menerus.
