UNI-T UTG932 Function Arbitrary Waveform Generator

UNI-T UTG932 Function Arbitrary Waveform Generator adalah alat penghasil sinyal yang digunakan untuk menghasilkan berbagai bentuk gelombang yang dapat disesuaikan, seperti gelombang sinus, kotak, segitiga, serta bentuk gelombang arbitrary (sewenang-wenang). Fungsi utama dari perangkat ini adalah untuk melakukan pengujian dan analisis pada berbagai aplikasi elektronik dan komunikasi.

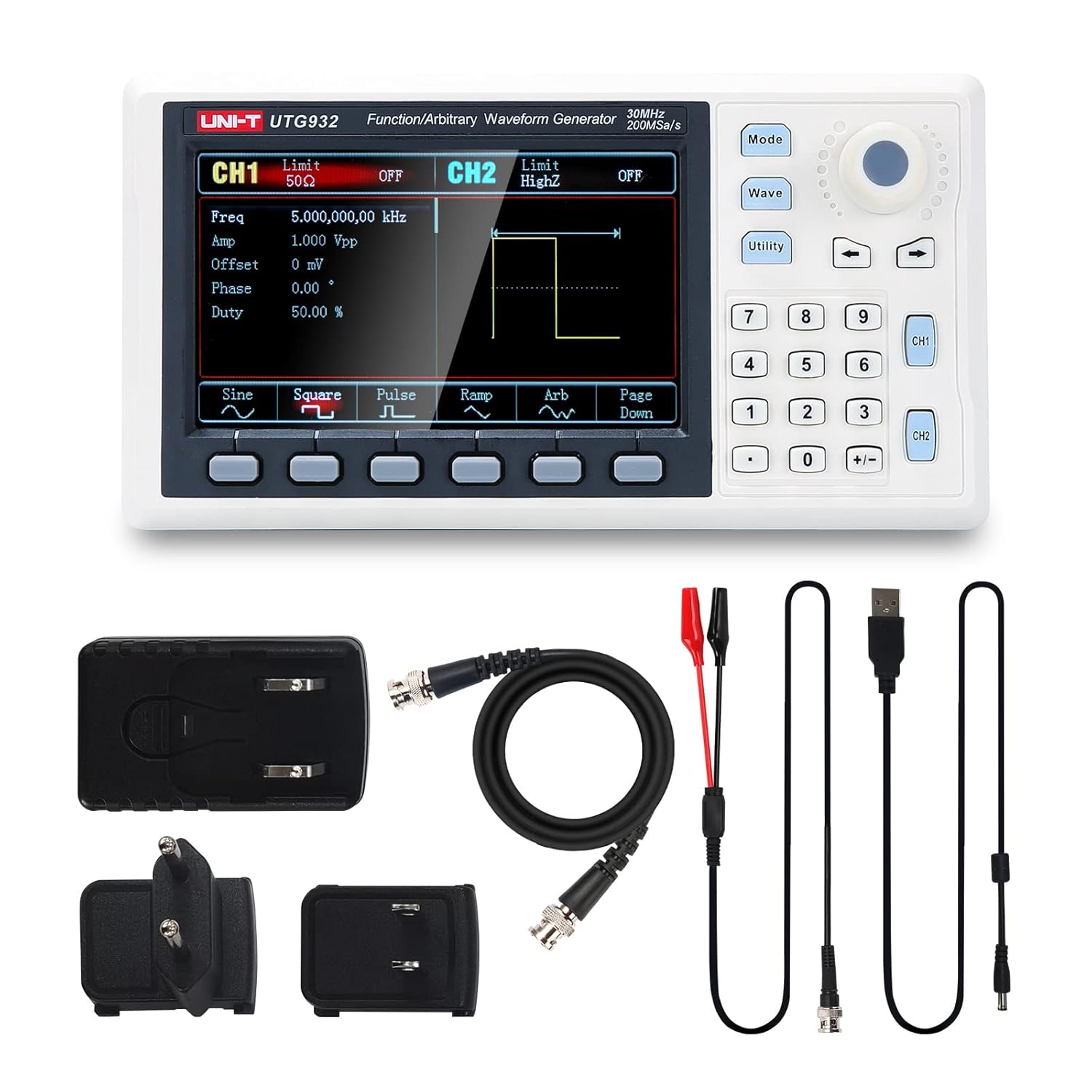

Deskripsi Produk :

Jenis Sinyal yang Dihasilkan:

• Function Generator: Dapat menghasilkan sinyal dasar seperti sinus, persegi (square), segitiga (triangle), dan pulse.
• Arbitrary Waveform Generator: Mampu menghasilkan bentuk gelombang khusus yang dapat diprogram atau disesuaikan sesuai dengan kebutuhan pengguna.

Frekuensi dan Rentang:

• Rentang Frekuensi: Biasanya antara 1 Hz hingga 30 MHz, dengan resolusi yang tinggi untuk aplikasi pengujian yang membutuhkan frekuensi yang sangat spesifik.
• Modulasi: Mendukung berbagai teknik modulasi seperti AM (Amplitude Modulation), FM (Frequency Modulation), dan PM (Phase Modulation).

Resolusi dan Akurasi:

• Resolusi Vertikal: Biasanya mencapai 14-bit atau lebih, memungkinkan pembuatan bentuk gelombang yang sangat presisi.
• Resolusi Waktu: Menghasilkan sinyal dengan resolusi waktu yang sangat tinggi, memberikan akurasi yang sangat baik pada pengukuran.

Fitur Utama:

• Output Dual Channel: Biasanya memiliki dua saluran output, yang memungkinkan pengguna untuk menghasilkan dua sinyal yang berbeda pada waktu yang bersamaan.
• Memori Gelombang Arbitrary: Memiliki kemampuan untuk menyimpan beberapa bentuk gelombang yang telah dibuat untuk digunakan kembali di kemudian hari.
• Tampilan Layar: Dilengkapi dengan layar besar (biasanya LCD atau TFT) yang menampilkan bentuk gelombang secara real-time, memungkinkan pengguna untuk melihat hasil output sinyal dengan jelas.
• Kontrol Pengaturan: Pengguna dapat mengontrol berbagai parameter seperti amplitudo, frekuensi, offset, dan lainnya melalui tombol atau layar sentuh.

Konektivitas dan Pengendalian:

• Port USB atau LAN: Dapat dihubungkan ke komputer untuk pengendalian jarak jauh atau untuk mengunduh data bentuk gelombang.
• Pengendalian GPIB (General Purpose Interface Bus): Untuk komunikasi dengan alat pengujian lain atau integrasi dalam sistem otomatis.

Aplikasi:

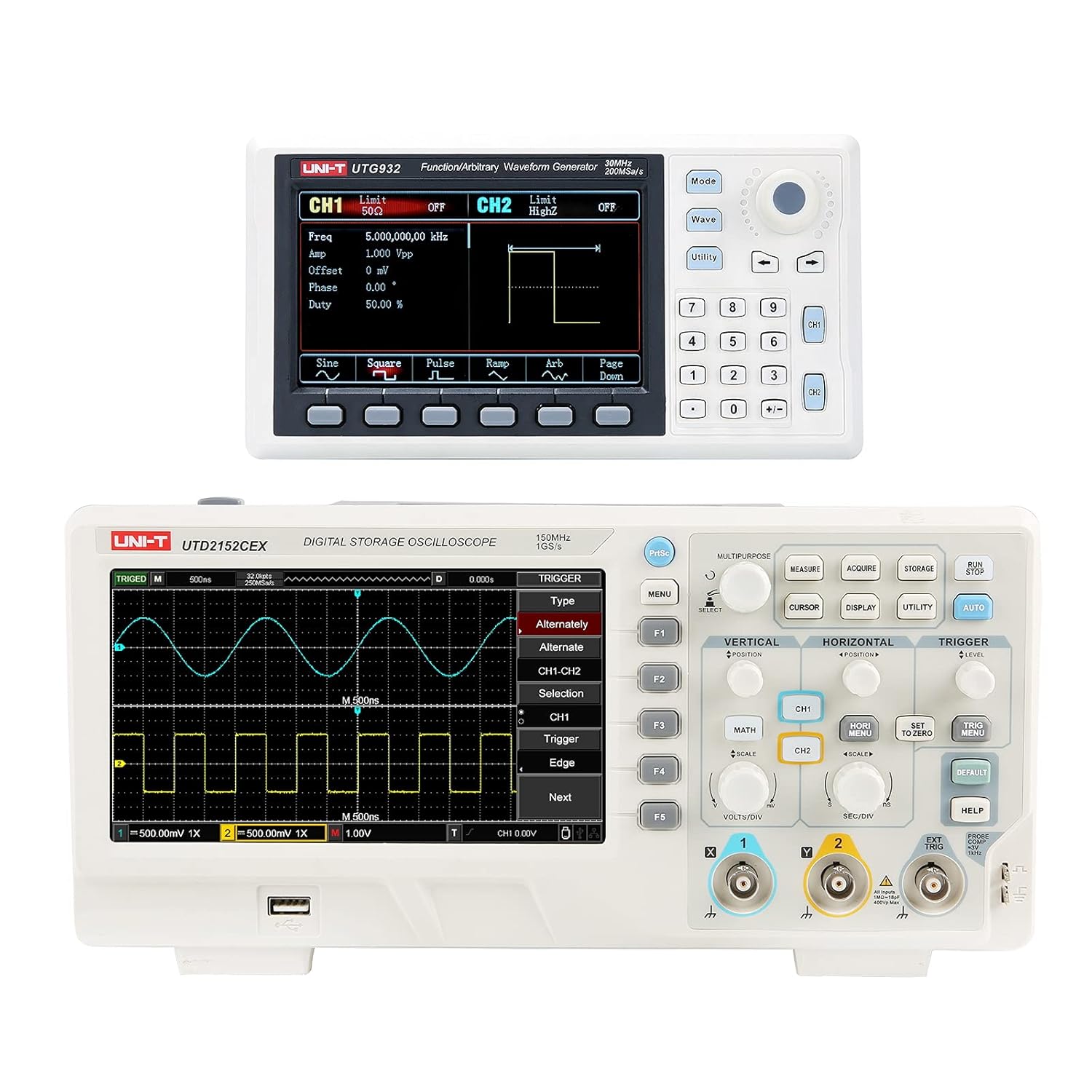

• Pengujian Elektronik: Digunakan untuk menguji rangkaian elektronik dengan berbagai jenis sinyal.
• Sistem Komunikasi: Digunakan dalam pengujian sistem komunikasi untuk mensimulasikan berbagai kondisi sinyal.
• Riset dan Pengembangan: Memiliki aplikasi luas dalam pengembangan produk baru yang membutuhkan uji coba sinyal.
• Pemeliharaan dan Perbaikan: Digunakan dalam pemeliharaan alat elektronik dan dalam perbaikan sistem komunikasi atau perangkat lain yang berhubungan dengan sinyal.

Keunggulan:

• Kemudahan Penggunaan: Tampilan antarmuka yang ramah pengguna dengan pengaturan yang mudah dimengerti.
• Fleksibilitas: Kemampuan untuk menghasilkan bentuk gelombang yang sangat beragam, dari gelombang standar hingga gelombang yang disesuaikan.
• Kinerja Stabil: Menyediakan sinyal yang stabil dengan sedikit distorsi, penting untuk pengujian presisi tinggi.

Spesifikasi Utama:

• Jenis Sinyal:

  • Fungsi: Sinus, Persegi, Segitiga, Pulse, Noise
  • Arbitrary Waveform: Dapat menghasilkan bentuk gelombang yang dapat diprogram sesuai keinginan

• Frekuensi:

  • Rentang frekuensi: 1 Hz hingga 30 MHz
  • Frekuensi resolusi: 1 μHz

• Amplitudo:

  • Amplitudo output: 20 mVp-p hingga 20 Vp-p (tergantung pada impedansi beban)
  • Offset DC: ±10 V

• Resolusi Vertikal:

  • 14-bit DAC (Digital to Analog Converter)

• Resolusi Waktu:

  • Waktu naik/turun: < 15 ns (untuk sinyal persegi)
  • Waktu siklus minimum: 10 ns

• Saluran Output:

  • Dual channel output (2 saluran), masing-masing dapat menghasilkan sinyal yang independen

• Modulasi:

  • AM (Amplitude Modulation)
  • FM (Frequency Modulation)
  • PM (Phase Modulation)
  • FSK (Frequency Shift Keying)

• Arbitrary Waveform Memory:

  • Memori gelombang 4k titik (untuk masing-masing channel)
  • Gelombang dapat disimpan untuk pemakaian selanjutnya

• Layar Tampilan:

  • Layar LCD berwarna dengan resolusi tinggi, menampilkan bentuk gelombang secara real-time

• Impedansi Output:

  • 50 Ω (terkompensasi)

• Tegangan Output:

  • Output dengan kemampuan drive hingga 20 Vpp pada impedansi 50 Ω

• Port Penghubung:

  • USB (untuk kontrol jarak jauh dan transfer data)
  • LAN (untuk kontrol jarak jauh)
  • GPIB (opsional)

• Kontrol:

  • Kontrol manual melalui panel depan
  • Kontrol jarak jauh melalui antarmuka USB, LAN, atau GPIB
  • Software kontrol berbasis PC tersedia

• Power Supply:

  • Input daya: 100-240 V AC, 50/60 Hz

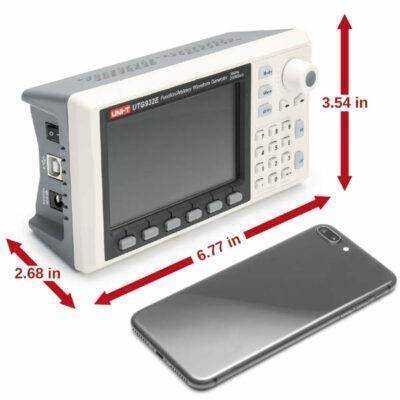

• Dimensi dan Berat:

  • Dimensi: 295 mm (W) × 140 mm (H) × 330 mm (D)
  • Berat: Sekitar 4.2 kg
