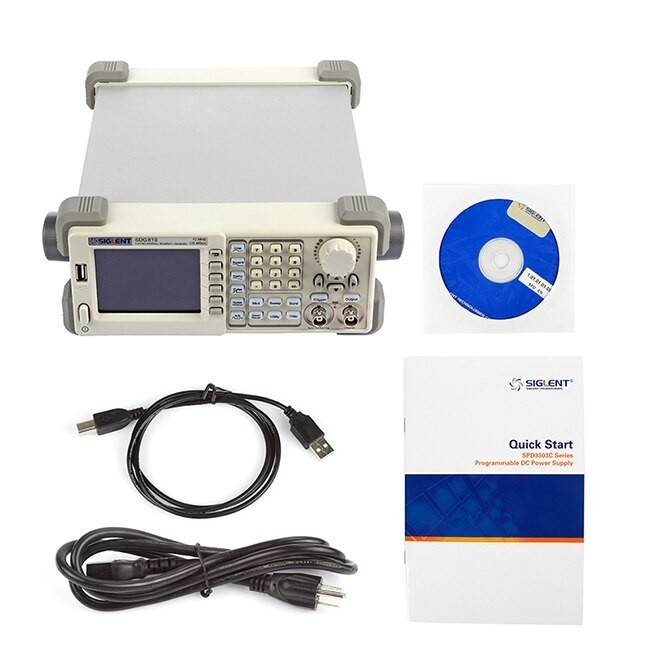

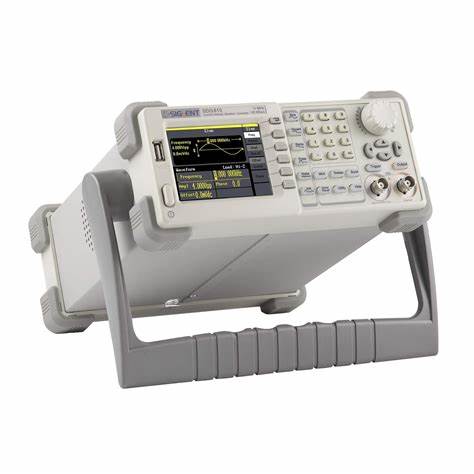

Function, Arbitrary Waveform Generator 10MHz Siglent SDG810

Siglent SDG810 adalah Function/Arbitrary Waveform Generator yang dirancang untuk menghasilkan berbagai bentuk gelombang dengan kualitas tinggi. Dengan kemampuan untuk menghasilkan sinyal hingga 10 MHz, alat ini cocok digunakan di berbagai aplikasi seperti pengujian perangkat elektronik, penelitian, dan pendidikan.

Fitur Utama:

• Jenis Sinyal yang Dihasilkan:

  • Function Generator: SDG810 mampu menghasilkan sinyal dasar seperti sinus, persegi (square), segitiga (triangle), pulse, ramp, dan noise.
  • Arbitrary Waveform Generator: Mampu menghasilkan bentuk gelombang kustom atau arbitrary sesuai dengan kebutuhan pengguna. Anda dapat memodifikasi bentuk gelombang berdasarkan spesifikasi dan aplikasi yang diinginkan.

• Frekuensi:

  • Rentang Frekuensi: Dari 1 μHz hingga 10 MHz.
  • Frekuensi Resolusi: 1 μHz, memungkinkan pengaturan yang sangat presisi dari frekuensi sinyal yang dihasilkan.

• Amplitudo:

  • Rentang Amplitudo: Dari 20 mVp-p hingga 20 Vp-p (tergantung pada impedansi beban dan jenis sinyal).
  • Offset DC: ±10 V, memberikan kemampuan untuk menggeser sinyal pada sumbu vertikal.

• Saluran Output:

  • Dual Channel Output: SDG810 memiliki dua saluran output independen yang memungkinkan pengguna untuk menghasilkan dua sinyal yang berbeda secara simultan.

• Resolusi Vertikal dan Waktu:

  • 14-bit DAC (Digital-to-Analog Converter), memberikan akurasi tinggi dalam menghasilkan bentuk gelombang.
  • Waktu Naik/Turun (Rise/Fall Time): < 40 ns (untuk sinyal persegi), memastikan transisi sinyal yang tajam dan akurat.

• Memori Gelombang Arbitrary:

  • Memori Gelombang: SDG810 memiliki kapasitas untuk menyimpan hingga 16.000 titik data per gelombang arbitrary.
  • Pengguna dapat membuat, menyimpan, dan memanggil gelombang kustom untuk pengujian lebih lanjut.

• Modulasi:

  • Modulasi yang Didukung:
    • AM (Amplitude Modulation)
    • FM (Frequency Modulation)
    • PM (Phase Modulation)
  • Mendukung penggunaan dalam aplikasi komunikasi dan transmisi sinyal.

• Layar dan Antarmuka Pengguna:

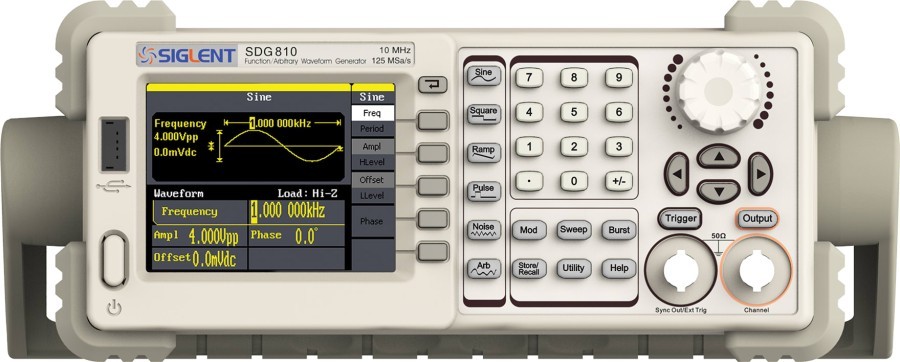

  • Layar: Dilengkapi dengan layar TFT-LCD berukuran 3,5 inci yang menampilkan bentuk gelombang secara real-time.
  • Antarmuka Pengguna: Antarmuka yang sederhana dan intuitif memungkinkan pengaturan yang mudah dan cepat dari berbagai parameter sinyal.

• Konektivitas:

  • USB: Dapat digunakan untuk kontrol jarak jauh, pembaruan firmware, atau pengambilan data.
  • LAN: Komunikasi jarak jauh melalui jaringan.
  • GPIB (opsional): Dapat digunakan untuk integrasi dengan sistem pengujian otomatis dan kontrol instrumen.

• Catu Daya:

  • Input Daya: 100-240 V AC, 50/60 Hz.

• Dimensi dan Berat:

  • Dimensi: 270 mm (P) × 145 mm (L) × 315 mm (T).
  • Berat: Sekitar 3,5 kg.

Spesifikasi :

Spesifikasi Siglent SDG810:

 Jenis Sinyal yang Dihasilkan:

• Function Generator:
  • Sinus
  • Persegi (Square)
  • Segitiga (Triangle)
  • Pulse
  • Ramp
  • White Noise
• Arbitrary Waveform Generator: Dapat menghasilkan gelombang kustom sesuai dengan kebutuhan pengguna.

 Rentang Frekuensi:

• Rentang Frekuensi Output: 1 μHz hingga 10 MHz.
• Resolusi Frekuensi: 1 μHz, memungkinkan kontrol yang sangat presisi atas frekuensi output.

Amplitudo:

• Output Amplitudo:
  • Dari 20 mVp-p hingga 20 Vp-p (tergantung pada impedansi beban dan jenis sinyal yang digunakan).
  • Impedansi Output: 50 Ω (terkompensasi).
• Offset DC: ±10 V, memungkinkan pengaturan offset DC pada sinyal output.

 Saluran Output:

• Dual Channel Output: Dua saluran output independen, memungkinkan untuk menghasilkan dua sinyal yang berbeda secara bersamaan.

 Resolusi Vertikal dan Waktu:

• 14-bit DAC (Digital to Analog Converter), memberikan resolusi tinggi untuk bentuk gelombang yang lebih presisi.
• Rise/Fall Time:
  • < 40 ns (untuk sinyal persegi).
• Waktu Siklus Minimum: 10 ns, memungkinkan pembuatan sinyal yang sangat cepat.

 Memori Gelombang Arbitrary:

• Memori Gelombang: Kapasitas 16.000 titik per saluran.
• Pengguna dapat membuat, menyimpan, dan memanggil kembali gelombang arbitrary untuk pengujian lebih lanjut.

 Modulasi:

• Modulasi yang Didukung:
  • AM (Amplitude Modulation)
  • FM (Frequency Modulation)
  • PM (Phase Modulation)

 Layar dan Antarmuka Pengguna:

• Layar: TFT-LCD berukuran 3,5 inci, menampilkan bentuk gelombang dan parameter sinyal secara real-time.
• Antarmuka Pengguna: Menyediakan kontrol intuitif dengan tombol, dan tampilan visual yang mudah dimengerti untuk pengaturan dan modifikasi sinyal.

 Konektivitas:

• USB: Untuk kontrol jarak jauh, pembaruan firmware, atau pengambilan data.
• LAN: Untuk komunikasi jarak jauh melalui jaringan.
• GPIB (opsional): Untuk integrasi dengan perangkat lain dalam sistem pengujian otomatis.

 Catu Daya:

• Input Daya: 100-240 V AC, 50/60 Hz.

 Dimensi dan Berat:

• Dimensi: 270 mm (P) × 145 mm (L) × 315 mm (T).
• Berat: Sekitar 3,5 kg.
