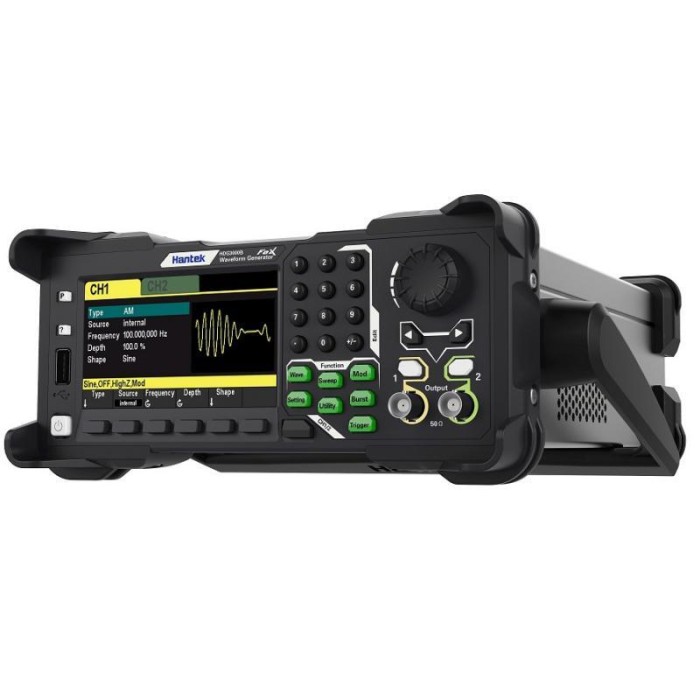

Hantek HDG3082B:eaturing DDSGenerator + Frequency Meter 5-in-1

Hantek HDG3082B adalah Function Generator yang menggabungkan berbagai fungsi dalam satu alat, termasuk DDS (Direct Digital Synthesis) Generator dan Frequency Meter, menjadikannya alat yang sangat fleksibel dan efisien untuk pengujian dan analisis sinyal. Dengan fitur 5-in-1, alat ini menawarkan berbagai fungsionalitas dalam satu perangkat, mengurangi kebutuhan akan beberapa alat terpisah, yang sangat bermanfaat untuk laboratorium, riset, dan aplikasi pengujian lainnya.

Deskripsi Utama Hantek HDG3082B:

 Fitur 5-in-1:

• DDS Function Generator: Menghasilkan sinyal dengan akurasi tinggi dan stabilitas menggunakan teknologi DDS, yang memungkinkan pembuatan berbagai jenis sinyal dengan kontrol frekuensi dan amplitudo yang presisi.
• Frequency Meter: Mengukur frekuensi sinyal input dengan akurasi tinggi. Fitur ini memungkinkan pengukuran frekuensi dari sumber sinyal eksternal.
• Pulse Generator: Menghasilkan sinyal pulsa dengan parameter yang dapat disesuaikan.
• Sweep Generator: Fitur untuk menghasilkan sinyal dengan frekuensi yang bervariasi, yang berguna untuk pengujian respons frekuensi dari perangkat atau sistem.
• Duty Cycle Control: Kontrol siklus tugas sinyal untuk berbagai aplikasi pengujian.

 Rentang Frekuensi:

• Rentang Frekuensi Output: 1 μHz hingga 80 MHz (tergantung model), menawarkan fleksibilitas untuk menguji perangkat dalam berbagai rentang frekuensi.
• Resolusi Frekuensi: 1 μHz, memberikan tingkat kontrol yang sangat tinggi atas frekuensi output.

 Amplitudo dan Offset:

• Output Amplitudo: 0.01 mVp-p hingga 20 Vp-p, memberikan rentang amplitudo yang luas untuk berbagai aplikasi.
• Impedansi Beban: 50Ω.
• Offset DC: ±5 V untuk menyesuaikan posisi vertikal sinyal.

Jenis Sinyal yang Dihasilkan:

• Sinyal Dasar:
  • Sinusoidal (Sine)
  • Persegi (Square)
  • Segitiga (Triangle)
  • Pulse
  • Ramp
  • White Noise
• Gelombang Arbitrary: Pengguna dapat membuat dan menghasilkan gelombang kustom sesuai dengan aplikasi dan kebutuhan pengujian.

 Resolusi Vertikal dan Waktu:

• DAC (Digital-to-Analog Converter): 14-bit, untuk menghasilkan gelombang dengan kualitas dan presisi tinggi.
• Rise/Fall Time: < 50 ns untuk sinyal persegi, memungkinkan transmisi sinyal yang cepat dan akurat.
• Waktu Siklus Minimum: 20 ns, cocok untuk menghasilkan sinyal dengan frekuensi tinggi.

 Memori Gelombang Arbitrary:

• Panjang Memori: Kapasitas hingga 16,000 titik per gelombang untuk penyimpanan bentuk gelombang kustom.
• Simpan Gelombang Kustom: Memungkinkan pengguna untuk menyimpan dan mengakses bentuk gelombang yang sering digunakan.

 Modulasi:

• Modulasi yang Didukung:
  • AM (Amplitude Modulation)
  • FM (Frequency Modulation)
  • PM (Phase Modulation)

Layar dan Antarmuka Pengguna:

• Layar LCD: Layar 7-inch dengan antarmuka yang jelas untuk menampilkan bentuk gelombang secara real-time dan parameter sinyal.
• Kontrol yang Mudah: Pengaturan yang mudah dioperasikan dengan tombol dan kontrol intuitif yang memungkinkan pengguna untuk mengubah parameter sinyal dengan cepat.

Konektivitas:

• USB: Untuk pembaruan firmware dan kontrol jarak jauh.
• LAN: Pengoperasian jarak jauh memungkinkan integrasi dengan sistem pengujian otomatis.
• GPIB (opsional): Untuk integrasi lebih lanjut dalam pengujian otomatis.

 Catu Daya:

• Input Daya: 100-240 V AC, 50/60 Hz, mendukung berbagai sistem kelistrikan di seluruh dunia.

 Dimensi dan Berat:

• Dimensi: 300 mm (P) x 250 mm (L) x 120 mm (T).
• Berat: Sekitar 3.5 kg, cukup ringan untuk dipindahkan dan ditempatkan di ruang pengujian.

Spesifikasi Utama Hantek HDG3082B:

Jenis Sinyal yang Dihasilkan:

• Jenis Gelombang:
  • Sinusoidal (Sine)
  • Persegi (Square)
  • Segitiga (Triangle)
  • Pulse
  • Ramp
  • White Noise
  • Gelombang Arbitrary (Kustom)

 Rentang Frekuensi:

• Rentang Frekuensi Output: 1 μHz hingga 80 MHz.
• Resolusi Frekuensi: 1 μHz, memberikan kontrol frekuensi yang sangat presisi.

 Amplitudo dan Offset:

• Output Amplitudo:
  • 0.01 mVp-p hingga 20 Vp-p (tergantung impedansi beban).
  • Impedansi Beban: 50Ω.
• Offset DC: ±5 V untuk penyesuaian posisi vertikal sinyal.

 Saluran Output:

• Dual Channel Output: Alat ini dapat menghasilkan dua saluran output sinyal secara independen.

 Resolusi Vertikal dan Waktu:

• DAC (Digital-to-Analog Converter): 14-bit untuk menghasilkan sinyal dengan kualitas tinggi.
• Rise/Fall Time: < 50 ns untuk sinyal persegi, memastikan respons cepat.
• Waktu Siklus Minimum: 20 ns, cocok untuk menghasilkan sinyal dengan frekuensi tinggi.

 Memori Gelombang Arbitrary:

• Panjang Memori Gelombang: Hingga 16,000 titik per gelombang untuk penyimpanan gelombang kustom.

 Modulasi:

• Modulasi yang Didukung:
  • AM (Amplitude Modulation)
  • FM (Frequency Modulation)
  • PM (Phase Modulation)

 Layar dan Antarmuka Pengguna:

• Layar LCD: Layar 7 inci dengan antarmuka yang jelas untuk menunjukkan bentuk gelombang dan parameter sinyal secara real-time.
• Kontrol yang Mudah: Tombol dan dial untuk pengaturan yang mudah dan cepat.

 Fungsi Pengukuran Frekuensi (Frequency Meter):

• Pengukuran Frekuensi: Kemampuan untuk mengukur frekuensi sinyal input dengan akurasi tinggi.

 Fitur Sweep Generator:

• Fungsi Sweep: Memungkinkan pembuatan sinyal yang frekuensinya bervariasi, cocok untuk menguji respons frekuensi dari perangkat atau sistem.

 Fitur Duty Cycle Control:

• Kontrol Duty Cycle: Pengguna dapat mengubah siklus tugas sinyal untuk aplikasi tertentu.

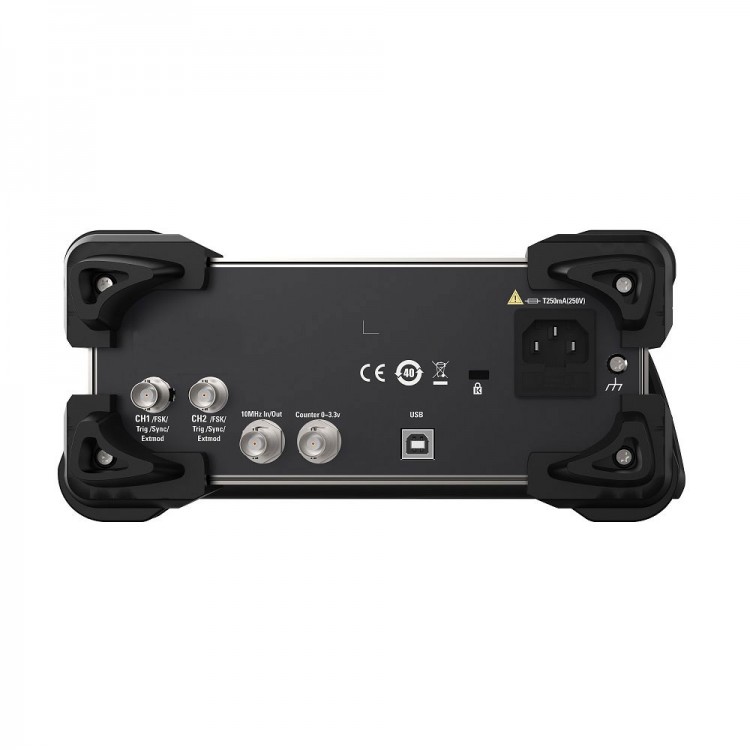

 Konektivitas:

• USB: Untuk pembaruan firmware dan pengoperasian jarak jauh.
• LAN: Pengoperasian jarak jauh untuk integrasi dalam sistem pengujian otomatis.
• GPIB (opsional): Dukungan GPIB untuk kontrol jarak jauh dan integrasi sistem.

Catu Daya:

• Input Daya: 100-240 V AC, 50/60 Hz, cocok untuk berbagai sistem kelistrikan.

 Dimensi dan Berat:

• Dimensi: 300 mm (P) x 250 mm (L) x 120 mm (T).
• Berat: Sekitar 3.5 kg.
