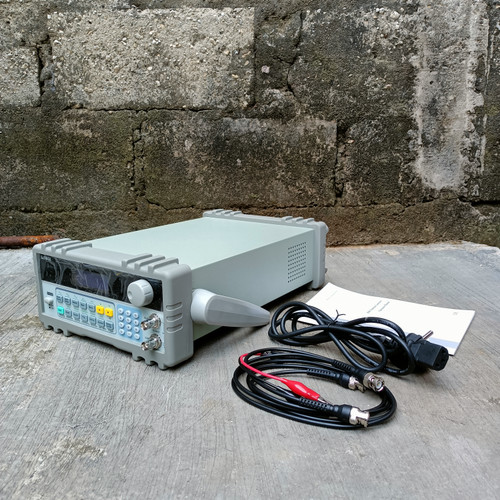

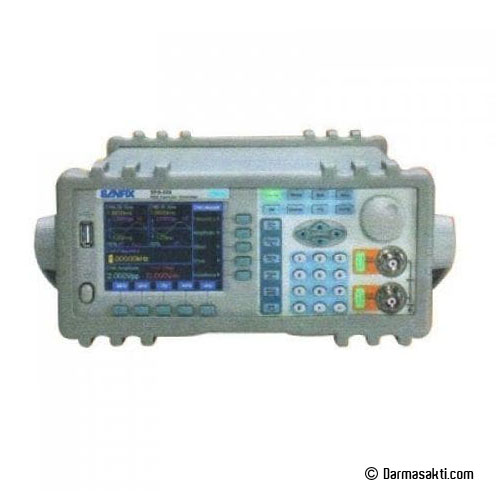

Sanfix SFG-205 DDS Function Generator

Sanfix SFG-205 adalah DDS (Direct Digital Synthesis) Function Generator yang dirancang untuk menghasilkan berbagai jenis bentuk gelombang dengan akurasi tinggi dan stabilitas yang sangat baik. Alat ini ideal untuk digunakan dalam aplikasi pengujian, penelitian, pengembangan perangkat elektronik, dan pendidikan. Dengan teknologi DDS, SFG-205 menawarkan performa yang unggul dalam menghasilkan sinyal yang presisi dengan berbagai pilihan bentuk gelombang.

Deskripsi Utama Sanfix SFG-205 DDS Function Generator:

 Jenis Sinyal yang Dihasilkan:

• Sinyal Dasar:

  • Sinusoidal (Sinus)
  • Persegi (Square)
  • Segitiga (Triangle)
  • Pulse (Gelombang Puls)
  • Ramp
  • Noise (Putih)

• Gelombang Arbitrary: Menghasilkan gelombang kustom yang disesuaikan dengan kebutuhan pengujian.

 Rentang Frekuensi:

• Rentang Frekuensi Output: 1 Hz hingga 20 MHz, memungkinkan pembuatan sinyal pada frekuensi yang sangat rendah hingga tinggi, cocok untuk berbagai aplikasi pengujian.
• Resolusi Frekuensi: 1 μHz, memberikan kontrol frekuensi yang sangat presisi.

 Amplitudo:

• Output Amplitudo:
  • 0.01 mVp-p hingga 20 Vp-p (tergantung pada impedansi beban dan jenis sinyal yang digunakan).
• Offset DC: Kemampuan untuk menyesuaikan offset DC hingga ±5 V, memungkinkan perubahan posisi vertikal sinyal.

 Saluran Output:

• Dual Channel Output: Memungkinkan dua sinyal independen yang dapat diatur dengan parameter yang berbeda, memberikan fleksibilitas dalam pengujian lebih lanjut.

 Resolusi Vertikal dan Waktu:

• Resolusi Vertikal: 14-bit DAC (Digital-to-Analog Converter), memberikan akurasi tinggi dalam output gelombang.
• Rise/Fall Time:
  • Biasanya < 30 ns untuk sinyal persegi.
• Waktu Siklus Minimum: 20 ns, memungkinkan pembuatan sinyal yang cepat.

 Memori Gelombang Arbitrary:

• Memori Gelombang: Dilengkapi dengan memori gelombang yang memungkinkan penyimpanan bentuk gelombang kustom.
• Panjang Memori: Bisa menyimpan hingga 16,000 titik untuk setiap gelombang kustom.

 Modulasi:

• Modulasi yang Didukung:

  • AM (Amplitude Modulation)
  • FM (Frequency Modulation)
  • PM (Phase Modulation)

• Mendukung aplikasi pengujian dalam sistem komunikasi dan perangkat yang memerlukan sinyal termodulasi.

Layar dan Antarmuka Pengguna:

• Layar LCD: Layar 2.8 inci dengan antarmuka yang ramah pengguna untuk menampilkan bentuk gelombang dan parameter pengaturan sinyal secara real-time.
• Kontrol yang Mudah: Dilengkapi dengan tombol dan dial yang memungkinkan pengguna untuk mengatur sinyal dengan cepat dan presisi.

 Konektivitas:

• USB: Untuk pembaruan firmware, pengambilan data, dan kontrol jarak jauh.
• LAN: Koneksi jarak jauh melalui jaringan memungkinkan pengoperasian lebih lanjut dan integrasi dalam sistem otomatis.

 Catu Daya:

• Input Daya: 100-240 V AC, 50/60 Hz, yang memungkinkan penggunaan alat ini di berbagai negara dengan sistem kelistrikan berbeda.

Dimensi dan Berat:

• Dimensi: Kompak, biasanya sekitar 250 mm (P) x 120 mm (L) x 220 mm (T).
• Berat: Sekitar 2.5 kg, cukup ringan dan mudah dipindahkan.

Spesifikasi Utama Sanfix SFG-205 DDS Function Generator:

Jenis Sinyal yang Dihasilkan:

• Sinyal Dasar:
  • Sinus (Sine)
  • Persegi (Square)
  • Segitiga (Triangle)
  • Pulse
  • Ramp
  • White Noise
• Gelombang Arbitrary (Kustom): Mendukung pembuatan gelombang kustom sesuai dengan kebutuhan pengujian.

Rentang Frekuensi:

• Rentang Frekuensi Output: 1 Hz hingga 20 MHz.
• Resolusi Frekuensi: 1 μHz, memberikan kontrol frekuensi yang presisi.

Amplitudo:

• Output Amplitudo: 0.01 mVp-p hingga 20 Vp-p.
• Impedansi Beban Output: 50Ω.
• Offset DC: ±5 V.

 Saluran Output:

• Dual Channel Output: Alat ini memiliki dua saluran output independen yang memungkinkan untuk menghasilkan dua sinyal yang berbeda secara bersamaan.

 Resolusi Vertikal dan Waktu:

• DAC (Digital-to-Analog Converter): 14-bit, untuk menghasilkan sinyal dengan kualitas dan presisi tinggi.
• Rise/Fall Time: < 30 ns untuk sinyal persegi.
• Waktu Siklus Minimum: 20 ns, memungkinkan pembuatan sinyal dengan kecepatan tinggi.

 Memori Gelombang Arbitrary:

• Panjang Memori: Menyimpan hingga 16,000 titik per gelombang, memungkinkan pembuatan bentuk gelombang kustom yang lebih panjang.

 Modulasi:

• Modulasi yang Didukung:
  • AM (Amplitude Modulation).
  • FM (Frequency Modulation).
  • PM (Phase Modulation).

 Layar dan Antarmuka Pengguna:

• Layar: Layar LCD 2.8 inci dengan tampilan yang jelas untuk menunjukkan bentuk gelombang dan pengaturan sinyal secara real-time.
• Kontrol Pengguna: Tombol dan dial yang intuitif memudahkan pengaturan dan pengoperasian fungsi alat.

 Konektivitas:

• USB: Untuk pembaruan firmware, pengambilan data, dan kontrol jarak jauh.
• LAN: Dapat digunakan untuk komunikasi jarak jauh dan integrasi dengan sistem lainnya.

 Catu Daya:

• Input Daya: 100-240 V AC, 50/60 Hz.

 Dimensi dan Berat:

• Dimensi: Sekitar 250 mm (P) x 120 mm (L) x 220 mm (T).
• Berat: Sekitar 2.5 kg.
