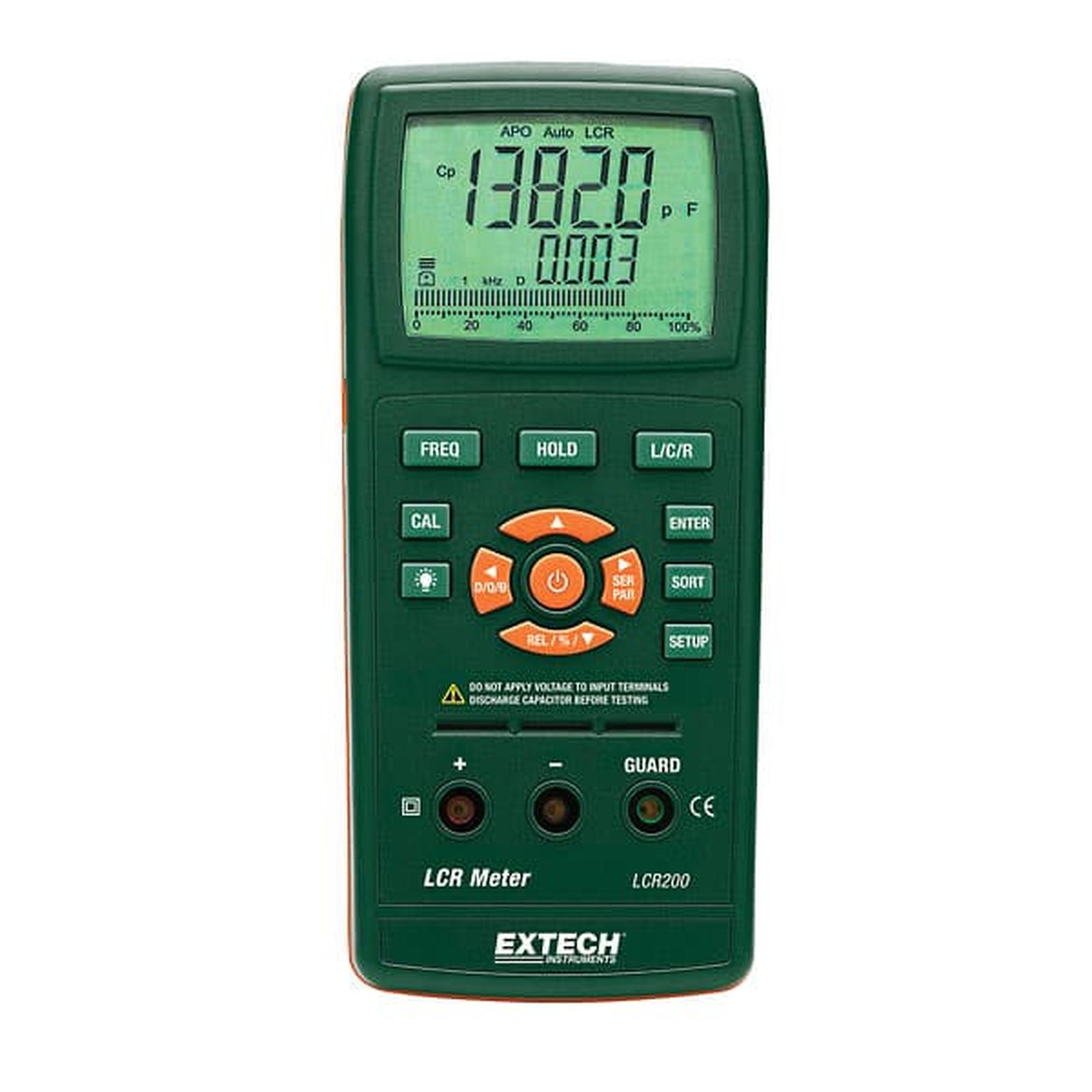

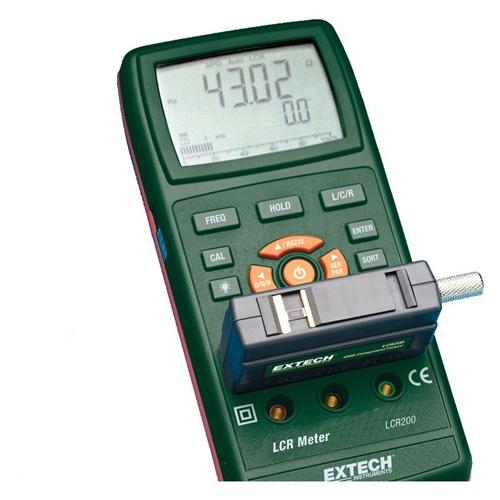

Extech LCR200 Passive Component LCR Meter
Alat ini memiliki desain handheld/portabel, sehingga praktis digunakan baik di laboratorium maupun di lapangan. LCR200 dapat digunakan untuk memeriksa komponen secara individual maupun membantu memastikan apakah nilai suatu komponen masih berada dalam kondisi yang sesuai dengan spesifikasinya.
Extech LCR200 Passive Component LCR Meter merupakan alat ukur elektronik portabel yang dirancang untuk mengukur dan mengidentifikasi karakteristik komponen pasif, khususnya induktor (L), kapasitor (C), dan resistor (R). Alat ini banyak digunakan dalam kegiatan pengujian, pemeriksaan, troubleshooting, dan pemeliharaan rangkaian elektronik.
LCR200 bekerja dengan memberikan sinyal pengujian pada komponen yang diukur, kemudian menghitung karakteristik listriknya. Hasil pengukuran ditampilkan secara digital sehingga pengguna dapat mengetahui nilai komponen dengan lebih mudah. Selain nilai dasar resistansi, kapasitansi, dan induktansi, alat ini juga dapat digunakan untuk mengukur parameter terkait seperti impedansi, faktor kualitas (Q), dan faktor disipasi (D), tergantung mode pengukuran yang dipilih.
FITUR Extech LCR200
- Pengukuran LCR — mengukur induktansi (L), kapasitansi (C), dan resistansi (R).
- Pengukuran impedansi (Z) — membantu mengetahui karakteristik impedansi komponen.
- Pengukuran parameter Q dan D — digunakan untuk mengevaluasi kualitas komponen induktif/kapasitif.
- Berbagai frekuensi pengujian — mendukung pengujian komponen pada beberapa frekuensi.
- Auto-ranging — membantu memilih rentang pengukuran secara otomatis.
- Layar digital — menampilkan nilai hasil pengukuran dengan jelas.
- Fungsi data hold — mempertahankan hasil pengukuran pada layar.
- Zero adjustment — membantu mengurangi pengaruh kabel atau probe saat pengukuran.
- Desain handheld — ringkas dan mudah dibawa untuk penggunaan laboratorium maupun lapangan.
- Mendukung pengujian komponen pasif — cocok untuk resistor, kapasitor, induktor, dan komponen pasif lainnya.
- Fungsi troubleshooting — membantu mendeteksi komponen yang nilainya menyimpang atau mengalami kerusakan.
- Cocok untuk maintenance dan quality control — dapat digunakan dalam pemeriksaan rangkaian elektronik dan pengecekan kualitas komponen.
SPESIFIKASI Extech LCR200
| Spesifikasi | Keterangan |
|---|---|
| Model | Extech LCR200 |
| Jenis alat | Passive Component LCR Meter |
| Parameter utama | Induktansi (L), Kapasitansi (C), Resistansi (R) |
| Rentang kapasitansi | 20 pF – 20,00 mF |
| Rentang resistansi | 20 Ω – 200,0 MΩ |
| Rentang induktansi | 20 µH – 2000 H* |
| Frekuensi pengujian | 100 Hz, 120 Hz, 1 kHz, 10 kHz, 100 kHz |
| Parameter sekunder | Q, D/DF, R, Phase, dan ESR |
| Faktor kualitas (Q) | 0,000 – 1999 |
| Dissipation Factor (DF) | 0,000 – 1999 |
| Phase | ±90° |
| Akurasi dasar induktansi | ±(0,5% pembacaan + 5 digit) |
| Display | Backlit, 20.000/2.000 count |
| Kalibrasi | Open & Short calibration |
| Catu daya | 1 × baterai 9 V |
| Dimensi | 193 × 88 × 41 mm |
| Berat | 420 g |
| Sertifikasi | CE |
