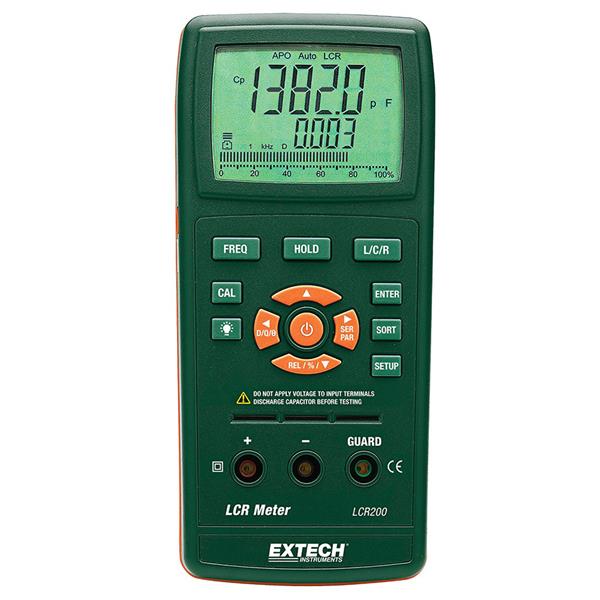

EXTECH LCR200 Passive Component LCR Meter
LCR200 dirancang untuk kemudahan penggunaan, dengan faktor bentuk yang ringkas dan portabel yang cocok untuk penggunaan benchtop dan lapangan. Ini biasanya ditenagai oleh baterai dan mungkin termasuk indikator baterai lemah untuk mengingatkan pengguna saat penggantian baterai diperlukan.
EXTECH LCR200 adalah meteran LCR komponen pasif yang dirancang untuk mengukur sifat kelistrikan komponen elektronik pasif seperti induktor, kapasitor, dan resistor. Berikut beberapa detail tentang EXTECH LCR200:
LCR200 menawarkan rentang pengukuran yang luas untuk induktansi (L), kapasitansi (C), dan resistansi (R). Itu dapat mengukur induktansi dari 0,1μH hingga 2000H, kapasitansi dari 0,1pF hingga 2000μF, dan resistansi dari 0,1Ω hingga 20MΩ. Rentang luas ini memungkinkan untuk menguji berbagai komponen dengan nilai yang berbeda.
Meter ini menampilkan layar LCD bening yang menampilkan hasil pengukuran beserta informasi tambahan seperti mode pengukuran, frekuensi pengujian, dan tipe komponen (L, C, atau R). Ini menawarkan beberapa mode pengukuran, termasuk mode seri dan paralel, untuk mengakomodasi konfigurasi sirkuit yang berbeda.
LCR200 menyertakan pilihan frekuensi uji bawaan mulai dari 100Hz hingga 10kHz, yang memungkinkan pengguna mencocokkan frekuensi uji dengan komponen yang diuji. Fitur ini sangat berguna untuk mengkarakterisasi komponen secara akurat dengan perilaku yang bergantung pada frekuensi.
Perangkat ini menyediakan berbagai fungsi pengukuran, termasuk mode relatif, penyimpanan data, dan rentang otomatis, untuk meningkatkan akurasi dan kenyamanan pengukuran. Ini juga dilengkapi dengan fungsi kompensasi test lead built-in untuk menghilangkan efek dari test lead pada pengukuran.
LCR200 dirancang untuk kemudahan penggunaan, dengan faktor bentuk yang ringkas dan portabel yang cocok untuk penggunaan benchtop dan lapangan. Ini biasanya ditenagai oleh baterai dan mungkin termasuk indikator baterai lemah untuk mengingatkan pengguna saat penggantian baterai diperlukan.
Secara keseluruhan, Pengukur LCR Komponen Pasif EXTECH LCR200 adalah alat serbaguna untuk mengukur sifat kelistrikan komponen pasif secara akurat. Dengan jangkauan pengukuran yang luas, beberapa mode pengukuran, dan fitur yang mudah digunakan, sangat cocok untuk para profesional yang bekerja dengan komponen elektronik pasif di berbagai industri.
Fitur EXTECH LCR200
- Mengukur Induktansi, Kapasitansi, dan Resistansi dengan parameter sekunder Q (Kualitas), D (Disipasi), R (Resistansi), P (Phase), ESR (Equivalent Series Resistance)
- Tampilan lampu latar hitungan 20.000/2.000 simultan dari parameter utama (L, C atau R) dengan parameter sekunder
- Fungsi pengukuran Pilih Otomatis dengan frekuensi uji default 1kHz
- Lima frekuensi tes
- Tetapkan batas Hi/Lo menggunakan nilai absolut atau batas persentase
- Fungsi mode relatif
- Rangkaian ekivalen paralel atau seri
- Auto power off, baterai lemah dan overrange indikator
- Perlengkapan uji bawaan atau gunakan sadapan uji eksternal
- Kalibrasi Terbuka dan Pendek menghilangkan impedansi menyimpang yang tidak diinginkan dari pengukuran
- Lengkap dengan test lead dan baterai 9V
Specifications |
Range | Basic Accuracy |
|---|---|---|
| Inductance | 20μH, 200μH, 2000.0μH, 20.0000mH, 200.00mH | ±(0.5%rdg + 5 digits) |
| 2000.0H, 20.000H, 200.00H, 2000.0H | (DF <0.1) | |
| Capacitance | 20pF, 200pF, 2000pF, 20.000nF, 200.00nF, 2000.0nF | ±(0.5%rdg + 5 digits) |
| 20.000μF, 200.00μF, 2.0000mF, 20.00mF | (DF <0.1) | |
| Resistance | 20.00Ω, 200.00Ω, 2.0000kΩ, 20.000kΩ, 200.00kΩ, 2.0000MΩ, 20.000MΩ, 200.0MΩ | ±(0.5%rdg + 5 digits) |
| DF (with C) | 0.000 to 1999 | |
| Q | 0.000 to 1999 | |
| Phase | ±90° | |
| Test Frequency | 100Hz/120Hz/1kHz/10kHz/100kHz | |
| Dimensions | 7.6 x 3.5 x 1.6″ (193 x 88 x 41mm) | |
| Weight | 14.8oz (420g) | |
