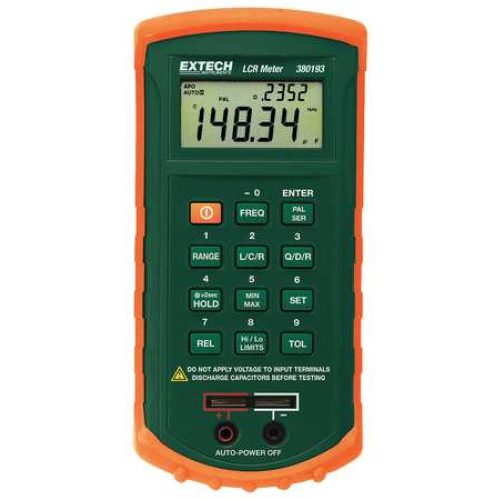

EXTECH 380193 Passive Component LCR Meter
- Tampilan jumlah 20.000/10.000 simultan dari parameter utama (L, C atau R)
- Parameter sekunder Q (kualitas), D (disipasi) atau R (resistansi)
- Tetapkan batas Hi/Lo menggunakan nilai absolut atau batas persentase
- Rangkaian ekivalen paralel atau seri
EXTECH 380193 adalah meteran LCR (Inductance, Capacitance, and Resistance) komponen pasif yang dirancang untuk mengukur sifat kelistrikan komponen elektronik pasif seperti kapasitor, induktor, dan resistor. Perangkat ini umumnya digunakan dalam manufaktur elektronik, penelitian dan pengembangan, dan industri jasa yang mengutamakan karakterisasi komponen yang akurat.
Meteran LCR 380193 menawarkan rentang pengukuran yang luas untuk induktansi (L), kapasitansi (C), dan resistansi (R). Itu dapat mengukur induktansi dari 200μH hingga 2000H, kapasitansi dari 200pF hingga 2000μF, dan resistansi dari 20Ω hingga 20MΩ. Rentang yang luas ini memungkinkan pengujian berbagai komponen dengan nilai yang berbeda.
Meter ini menampilkan layar LCD bening yang menunjukkan hasil pengukuran, bersama dengan informasi tambahan seperti mode pengukuran, frekuensi pengujian, dan tipe komponen (L, C, atau R). Ini menawarkan beberapa mode pengukuran, termasuk mode seri dan paralel, untuk mengakomodasi konfigurasi sirkuit yang berbeda.
380193 mencakup pemilihan frekuensi uji bawaan mulai dari 100Hz hingga 100kHz, yang memungkinkan pengguna mencocokkan frekuensi uji dengan komponen yang diuji. Fitur ini sangat berguna untuk mengkarakterisasi komponen secara akurat dengan perilaku yang bergantung pada frekuensi.
Perangkat ini dirancang dengan fungsionalitas yang mudah digunakan, seperti fungsi penyimpanan data untuk membekukan nilai yang ditampilkan, mode relatif untuk meniadakan resistansi timbal atau mengkompensasi efek parasit, dan fitur mati otomatis untuk menghemat masa pakai baterai.
Pengukur LCR EXTECH 380193 biasanya ditenagai oleh baterai dan ringkas serta portabel, sehingga cocok untuk penggunaan benchtop dan lapangan. Ini adalah alat penting bagi para profesional yang bekerja dengan komponen pasif yang membutuhkan pengukuran sifat kelistrikan yang akurat dan andal.
Fitur EXTECH 380193
- Tampilan jumlah 20.000/10.000 simultan dari parameter utama (L, C atau R)
- Parameter sekunder Q (kualitas), D (disipasi) atau R (resistansi)
- Tetapkan batas Hi/Lo menggunakan nilai absolut atau batas persentase
- Rangkaian ekivalen paralel atau seri
- Indikasi sekering putus otomatis
- Perlengkapan uji bawaan atau gunakan sadapan uji eksternal
Specifications |
Range | Basic Accuracy |
|---|---|---|
| Inductance | 2000.0µH, 20.000mH, 200.00mH, 2000.0mH 20.000H, 200.00H, 2000.0H, 10000H | ±(0.7%rdg) |
| Capacitance | 2000.0pF, 20.000nF, 200.00nF, 2000.0nF, 20.000µF, 200.00µF, 2000.0µF | ±(0.7%rdg) |
| Resistance | 20.000Ω, 200.00Ω, 2.0000kΩ, 20.000kΩ, 200.00kΩ, 2.0000MΩ, 20.000MΩ | ±(0.5%rdg) |
| DF (with C) | 0 to 0.9999 | ±(0.7%rdg) |
| Q | 0 to 9999 | ±(1.2%rdg) |
| Test Freq. | 120Hz and 1kHz | |
| Dimensions/Weight | 7.56×3.58×2.1″ (19.2×9.1×5.25cm) / 12.87oz (365g) | |
Q & A
Related Products
Frekuensi pengukuran hingga 100kHz, langkah 1Hz terus disesuaikan
Mendukung resistensi DC, pengukuran kapasitansi elektrolitik
Output tegangan bias internal (10mV-500mV)
Identifikasi otomatis pengukuran komponen
Mendukung penyaringan dan pengukuran penyimpangan
Layar TFT 2,8 inci, layar 4-1/2

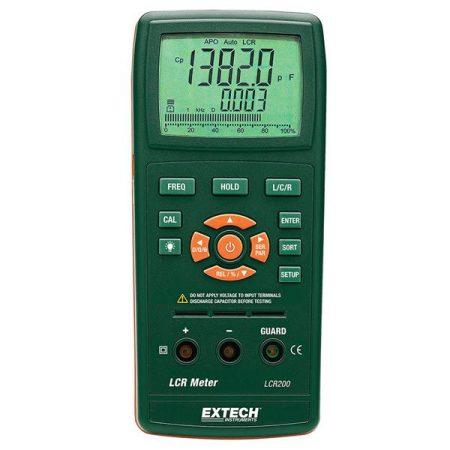

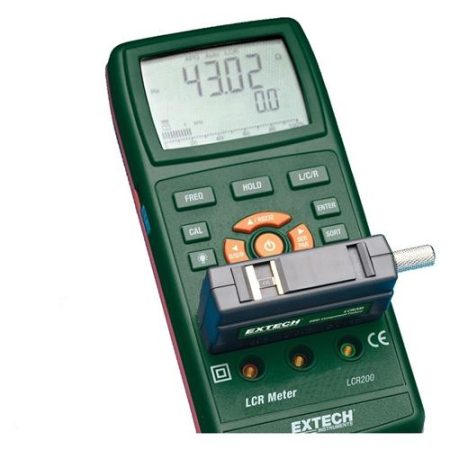

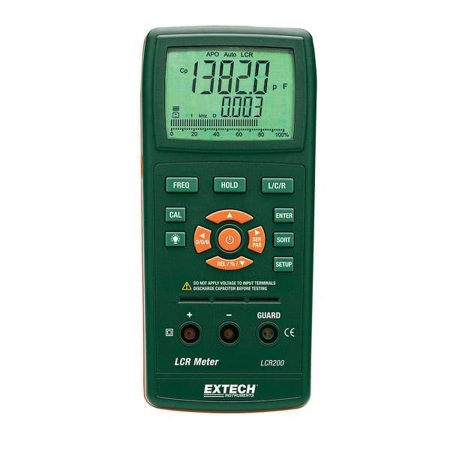

LCR200 dirancang untuk kemudahan penggunaan, dengan faktor bentuk yang ringkas dan portabel yang cocok untuk penggunaan benchtop dan lapangan. Ini biasanya ditenagai oleh baterai dan mungkin termasuk indikator baterai lemah untuk mengingatkan pengguna saat penggantian baterai diperlukan.

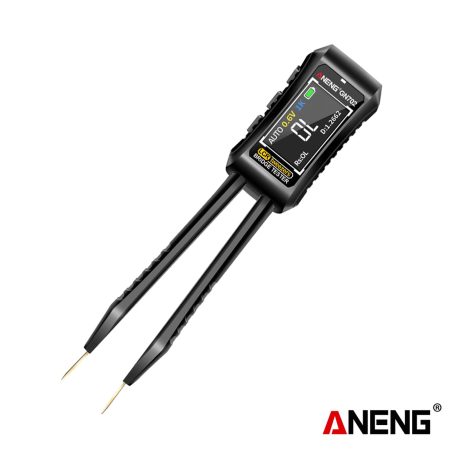

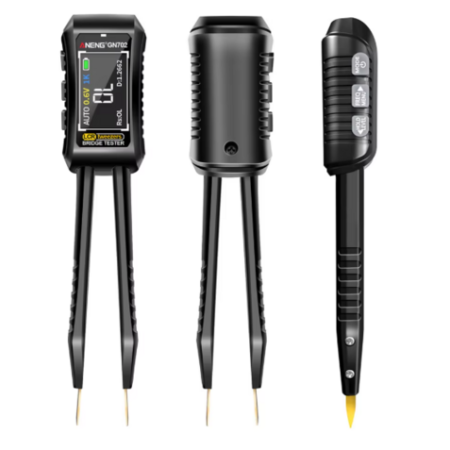

ANENG GN702 dilengkapi fitur identifikasi otomatis yang mampu mengenali jenis komponen (resistor, kapasitor, induktor, dioda) serta menampilkan nilai pengukurannya secara langsung. Selain itu, alat ini mendukung berbagai mode pengukuran dan memiliki tingkat akurasi yang cukup tinggi untuk analisis komponen elektronik kecil.
