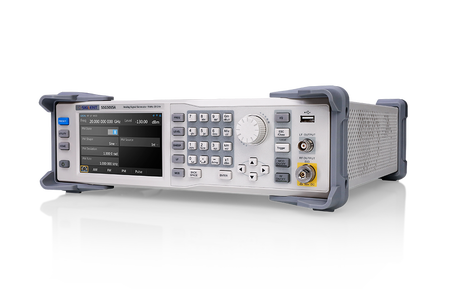

Siglent SSG5083A 9 kHz-13.6 GHz Microwave Signal Generator
Tingkat kesalahan ≤0.7dB (typ.).
Menyediakan modulasi analog AM, FM, PM dengan sumber internal, eksternal atau Int + Ext.
Pulsa tunggal, pulsa ganda, dan generator kereta pulsa (opsi)
Generator sinyal gelombang mikro SSG5083A Siglent memiliki rentang frekuensi keluaran dari 9 kHz hingga 13,6 GHz, mendukung modulasi AM & FM & PM, modulasi pulsa, generator urutan pulsa, kontrol meteran daya, dan fungsi lainnya. Dengan modul perangkat keras referensi OCXO standar di dalamnya memastikan output sinyal presisi tinggi dan stabilitas tinggi.
Generator sinyal gelombang mikro SSG5083A Siglent Ini dirancang untuk komunikasi, kedirgantaraan, pertahanan nasional, dan bidang lainnya. Dan cocok untuk berbagai skenario aplikasi seperti R&D dan produksi.
SSG5000A Series User interface
- Prompt status bar
- RF frequency
- RF level
- Touch screen display area: Display the settings under each menu
Fitur Utama SSG5083A Siglent
Frekuensi hingga 13.6GHz.
Resolusi pengaturan frekuensi 0,001 Hz.
Rentang pengaturan level: -20 dBm hingga +25 dBm standar dan -130 dBm ~ 25dBm dengan opsi SSG5080A-LP
Fase Kebisingan: -120 dBc / Hz @ 1 GHz, offset 20 kHz (umum).
Tingkat kesalahan ≤0.7dB (typ.).
Menyediakan modulasi analog AM, FM, PM dengan sumber internal, eksternal atau Int + Ext.
Pulsa tunggal, pulsa ganda, dan generator kereta pulsa (opsi)
Kit kontrol pengukur daya dapat dengan mudah menggunakan pengukur daya untuk mengukur daya, mengontrol output daya, dan memperbaiki kehilangan saluran.
Layar sentuh kapasitif TFT 5 inci, didukung mouse dan keyboard
Remote control browser web pada PC dan terminal seluler.

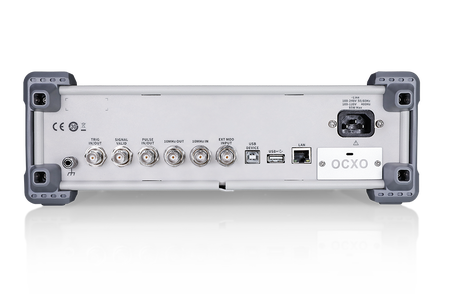

Antarmuka standar termasuk USB Host, Perangkat USB (USBTMC), LAN (VXI-11, Soket, Telnet). Antarmuka opsional: GPIB
| Model | SSG5083A | SSG5085A |
|---|---|---|
| Frequency Range | CW MODE 9 kHz-13.6 GHz | CW MODE 9 kHz-20 GHz |
| Frequency Resolution | 0.001 Hz | 0.001 Hz |
| Amplitude Resolution | 0.01 dB | 0.01 dB |
| Level error | ≤0.7 dB(typ.) | ≤0.7 dB(typ.) |
| Phase noise | -120 dBc/Hz @1 GHz,offset 20 kHz (typ.) | -120 dBc/Hz @1 GHz,offset 20 kHz (typ.) |
| Display | 5 inch capacitance touch screen, RGB 800*480 | 5 inch capacitance touch screen, RGB 800*480 |
Standard Accessories
1 x USB Cable
1 x 220V AC EU Power cord
1 x QuickStart guide
1 x Calibration certificate
1 x 2.92 mm Female to Female Adapter (2.92F-2.92F-40A)
