FeelTech FY3200S Signal Generator

Rp 2.300.000

Brand: OEM

Instrumen ini mengadopsi sirkuit terpadu CMOS skala besar dan mikroprosesor berkecepatan tinggi. Sirkuit internal mengadopsi osilator kristal aktif sebagai patokan. Jadi stabilitas sinyal sangat diperkuat. Teknologi pemasangan di permukaan meningkatkan kekebalan interferensi dan masa pakai operasional. Ini memiliki output sinyal DDS saluran ganda, termasuk gelombang sinus, gelombang persegi, gelombang segitiga, gelombang gigi gergaji dan bentuk gelombang yang ditentukan pengguna. Amplitudo, offset dan fase dapat dikontrol.

Panduan ini berlaku untuk setiap mode Generator Sinyal Fungsi DDS seri FY3200S. Dalam rangkaian tersebut, dua digit terakhir “xx” mewakili nilai frekuensi batas atas (MHz) Gelombang Sinus untuk setiap mode. Misalnya, FY3225S, “25” berarti frekuensi batas atas Gelombang Sinus adalah 25MHz.

Sementara itu, ia memiliki keluaran level listrik TTL, pengukuran frekuensi eksternal, fungsi penghitung dan sapuan termasuk sapuan Linear dan sapuan Logaritmik. Frekuensi dan waktu sapuan dapat diatur secara sewenang-wenang. Ini adalah instrumen ideal untuk teknik elektronik, laboratorium, jalur produksi, pengajaran, dan penelitian ilmiah.

Fitur

◆Kecepatan pengambilan sampel hingga 250 MSa/dtk.
◆Bentuk gelombang arbitrer bawaan dengan laju pengambilan sampel 250 MSa/dtk.
◆4 2048 titik kenangan bentuk gelombang sewenang-wenang yang dapat diunduh
◆Dengan generator bentuk gelombang lebar 12 bit, bentuk gelombang keluaran bisa lebih halus dengan distorsi rendah.
◆ Kontrol numerik penuh. Ini dapat menampilkan dan mengontrol amplitudo numerik, offset, frekuensi, siklus kerja keluaran sinyal saat ini dan perbedaan fase dua saluran. Dan kelipatan bilangan bulat sewenang-wenang dua saluran dari keluaran frekuensi ketika tidak ada sinyal kesalahan fase penyimpangan fase;
◆Setiap fungsi dapat disesuaikan dengan komputer host.
◆ Terinstal 17 bentuk gelombang umum.
◆Akurasi frekuensi tinggi: besarnya 10－6
◆Resolusi tinggi: Resolusi frekuensi jangkauan penuh bisa 10 mHz.
◆Siklus gelombang utama dan tambahan dapat disesuaikan secara terpisah (0,1%~99,9%）.
◆Semua rentang dapat disesuaikan secara terus menerus, pengaturan langsung digital.
◆Akurasi bentuk gelombang tinggi: Bentuk gelombang keluaran yang disintesis dengan penghitungan fungsi memiliki akurasi tinggi dan distorsi rendah.
◆Bentuk gelombang sewenang-wenang: Pengguna dapat memuat bentuk gelombang sewenang-wenang sesuai kebutuhan.
◆Fungsi Sapu: Sapuan linier dan sapuan Logaritmik. Titik awal dan titik berhenti dapat diatur secara opsional.
◆Fungsi simpan: 20 set parameter yang ditentukan oleh pengguna dapat disimpan dan dimuat kapan saja.
◆Mode pengoperasian: Tombol dan kenop dikontrol dengan layar LCD1602, set digital secara langsung atau kenop disesuaikan terus menerus.
◆Sangat andal: Sirkuit terpadu skala besar, teknologi pemasangan di permukaan, andal dan tahan lama.
◆Pengukuran frekuensi:Frekuensi sinyal internal / eksternal dapat diukur melalui pengukur frekuensi 100MHz bawaan.
◆Fungsi ikuti: Fungsi ikuti parameter bawaan yang mencakup frekuensi, amplitudo, offset, siklus kerja, bentuk gelombang, dll. untuk kenyamanan pengguna.
◆Fungsi keluaran pemicu: Pengguna dapat memilih pemicu manual, pemicu eksternal, atau pemicu CH2 untuk mengontrol keluaran utama ke bentuk gelombang keluaran dengan periodisitas tertentu. Periodisitas ini juga dapat ditentukan oleh pengguna.
◆ Penguncian pergeseran frekuensi FSK dan output sinyal penguncian pergeseran amplitudo ASK.

Product Function and Technology Indexes
Sine wave frequency range	0Hz~20MHz
Square wave frequency range	0Hz~6MHz
Triangle wave frequency range	0Hz~6MHz
Arbitrary wave frequency wave	0Hz~6MHz
Parameters of signal output
Output channel	CH1 and CH2 dual channel high speed output separately.
Output waveform	Sine wave, square wave (duty cycle adjustable), triangle wave, sawtooth wave, arbitrary wave, common pulse, noise, electrocardiogram, AM, FM etc.
Output amplitude	≥20Vp-p(No load)
Output impedance	50Ω±10%
DC offset	±10V
Resolution	0.01Hz(10mHz)
Frequency accuracy	±5×10^-6
Frequency Stability	±2×10^-6/3小时
Sine wave distortion	≤0.8% (reference frequency 1kHz)
Triangle linearity	≥98% (0.01Hz~10kHz)
Rise or fall time of square wave	≤30ns
Square wave duty cycle range	0.1%~99.9%
Pulse wave width range	10nS~1S
TTL output	Dual-channel TTL electric level synchronize with CH1 and CH2. Phase differences are adjustable.
Electric level range	>3.3Vp-p
Fan-out	>20 TTL (Load)
Level rise fall time	≤20ns
Frequency Counter function
Counter range	0-4294967295
Frequency meter range	1Hz~100MHz
Input Voltage Range	2Vp-p~20Vp-p
Sweep function	Only CH1 has this function.
Sweep mode	Linear sweep, Logarithmic sweep
Frequency setting range	Starting and stop points can be set optionally.
Sweep range	fM1 (pre-set) ~ fM2 (pre-set)
Sweep speed	1s~999s /step-by-step
Other features
Display mode	LCD1602 in English
Save and load	M0-M19(Default: M0)
Buzzer warning tone	Can be turned On/Off by setting
Wide working voltage range	AC85V~AC260V
Production technology	Surface mounting technology, large scale integrated circuit, reliable and durable
Operating	Buttons controlled & knob adjusted continuously.
Work condition	Temp.：0~40℃ Humidity：﹤80%
Dimension	200mm (Long)×190mm(Wide) ×90mm(High)
Weight	500g（bare machine），Accessory（150g）

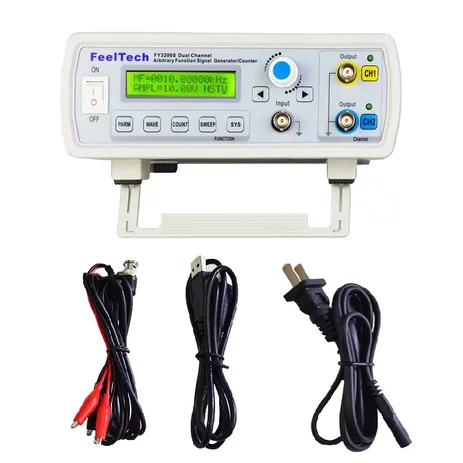

Package Included:
1 x FY3200S Arbitrary Function Signal Generator（Dual-channel）
1 x Power Cable
1 x USB-B Data Cable
2 x BNC-Clip Cable
1 x Resource CD (including the User’s Manual)
