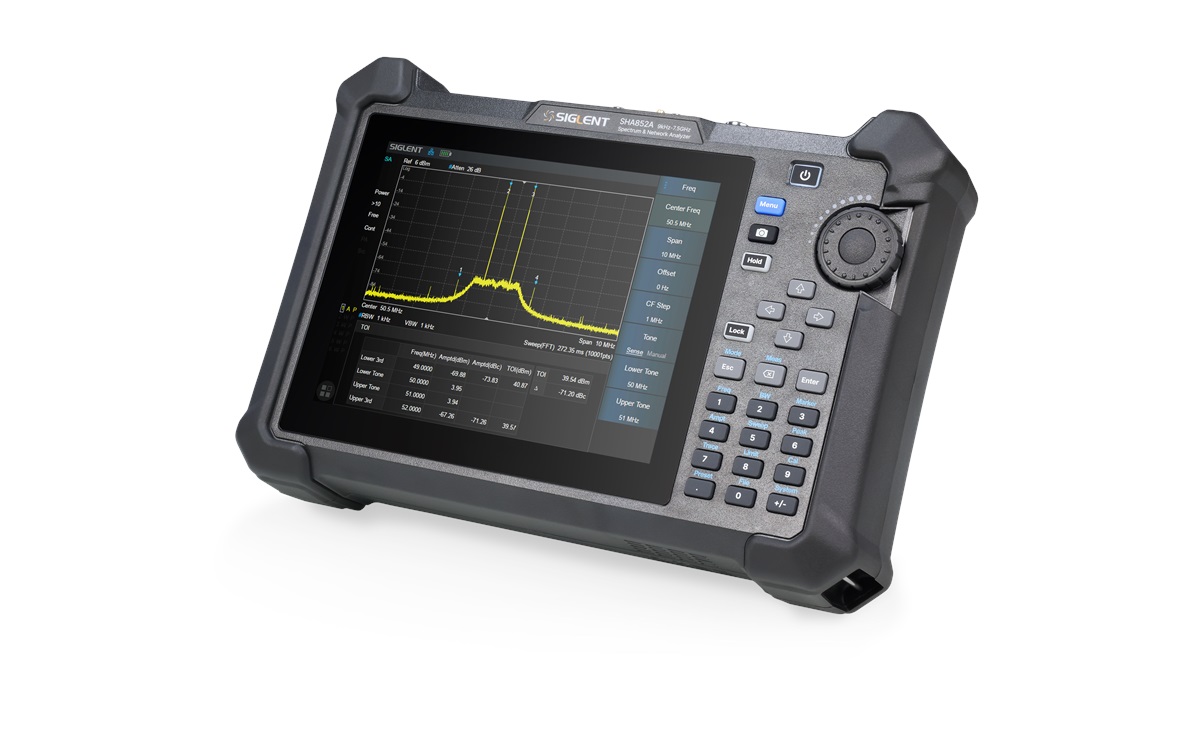

Siglent SHA852A 9 kHz~7.5 GHz handheld spectrum analyzer

SIGLENT SHA852A adalah penganalisa spektrum portabel genggam dan penganalisa kabel dan antena, yang menjadikannya alat yang kuat dan fleksibel untuk banyak aplikasi RF lapangan dan luar ruangan. Ini termasuk teknik komunikasi, operasi dan pemeliharaan telekomunikasi, manajemen radio, produksi, pendidikan dan pengajaran dan beberapa bidang lainnya. Dalam rentang frekuensi hingga 7,5 GHz.

Penganalisis spektrum genggam Siglent SHA852A memberikan banyak pengukuran yang kuat dan beberapa mode operasi. Penganalisis spektrum dengan pra-penguat bawaan dan opsional, sumber sinyal independen dan kecepatan pemindaian cepat dan sensitivitas tinggi, sangat ideal untuk pemantauan siaran, pemindaian daya saluran, lokalisasi interferensi, pemantauan daya nirkabel, kompatibilitas elektromagnetik, dan fungsi lainnya . Mode uji kabel dan antena dengan tegangan bias DC opsional bersama dengan fungsi analisis jaringan vektor 1-jalur-2-port memungkinkan instrumen untuk mengukur TDR, VSWR, men-debug pencocokan port, menentukan kehilangan penyisipan, men-debug penguat daya, dan menemukan lokasi kesalahan di kabel, dll.

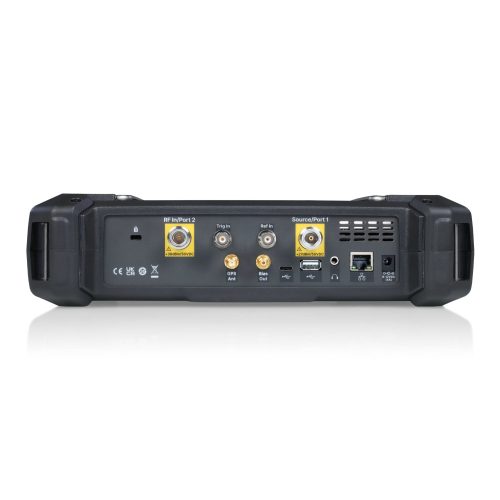

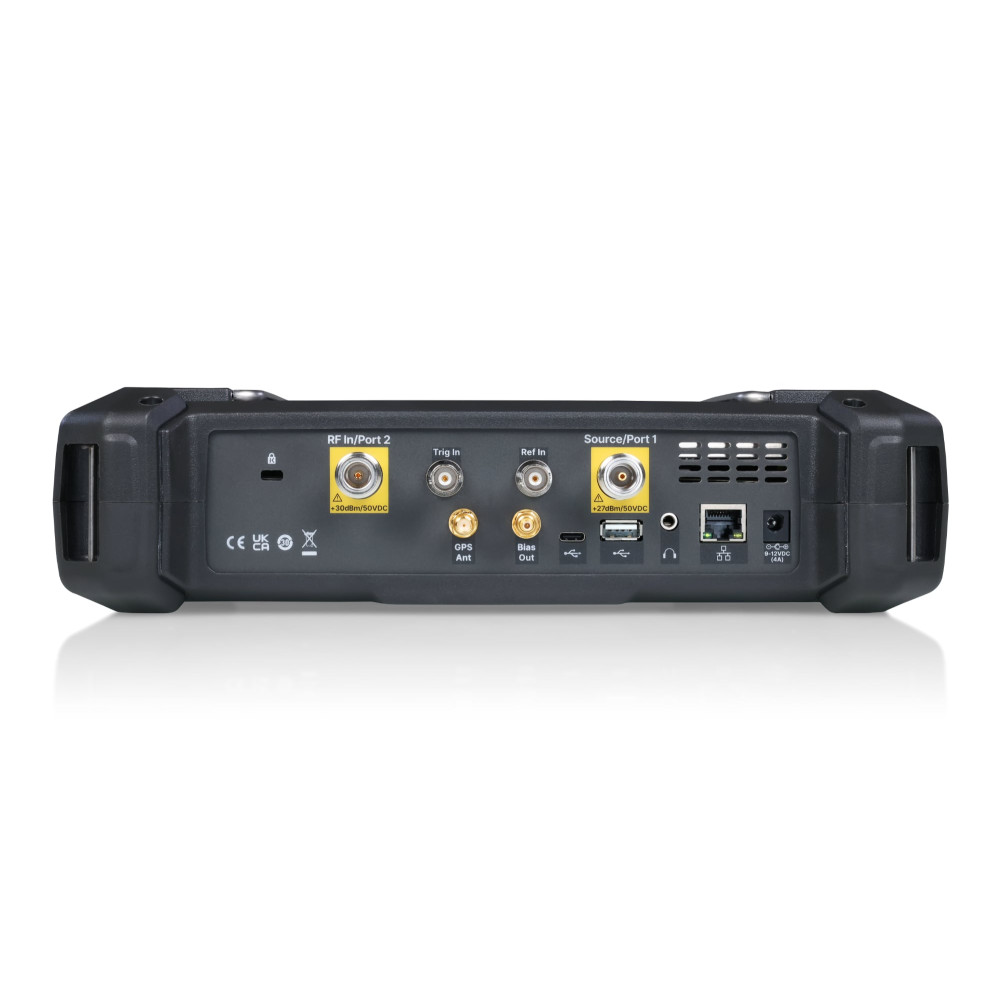

Inputs and Outputs overview

RF input            Port 2 N type female, 50 Ω nom
Source               Port 1 N type female, 50 Ω nom
USB Host           USBA plug, version 2.0
Ear Phone         Jack 3.5 mm
USB Device       USB C plug, version 2.0
LAN                   LAN VXI11 10/100 Base RJ 45
GPS Antenna    (GPS Receiver) SMA F 3.3V, 50 Ω
Bias out
(SHA850-BIAS)  SMB F 1 2V 32V 0 .1 V step
10 MHz               Reference input 10 MHz, 5 to +10 dBm, BNC , type female, 50 Ω nom
External trigger   input 1 K Ω 5V TTL level , BNC type female

Interference analysis with directional antenna

Channel Power and ACPR measurement

Fitur SHA852A Siglent

Rentang Frekuensi Penganalisis Spektrum dari 9 kHz hingga 7,5 GHz 1 6 5 dBm /Hz Ditampilkan Rata-rata. Tingkat Kebisingan (Typ 10 4 dBc/Hz.@10 k Hz Offset Phase Noise 1 GHz Typ.), 1 Hz hingga 10 MHz Bandwidth Resolusi Minimum (RBW) Preamplifier dan sumber sinyal independen hingga 7,5 GHz , penentuan posisi dan pencatatan GPS

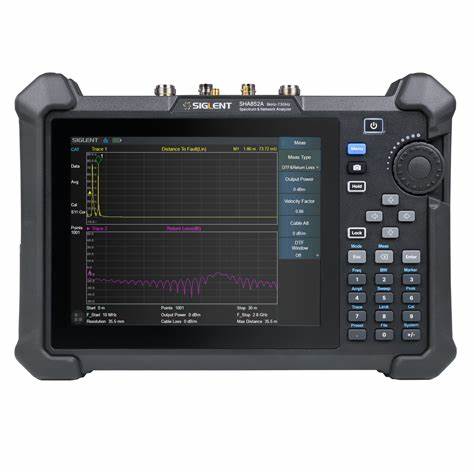

Rentang Frekuensi Pengujian Kabel dan Antena dari 100 kHz hingga 7,5 GHz, Analisis Domain Jarak ke Kesalahan dan Waktu.
Vector Network Analyzer Bias hingga 32VDC
Waktu kerja tipikal 4 jam, berat bersih 3,2 kg, Layar Multi Sentuh 8,4 inci, Mouse dan Keyboard didukung.
