Siglent SHA851A 9 kHz~3.6 GHz handheld spectrum analyzer
30°C hingga 50°C , ≤ Kelembaban relatif
Operasi Ketinggian: kurang dari 3 km 10.000 kaki)
Kecocokan elektromagnetik
EN 61326-1: 2013 / Kelas A (Daya input aktif EUT
EN 61000-3 2: 2014 kurang dari 75 W. Menurut EN 61000 3 2, tidak ada batasan yang diperlukan.)
EN 61000-3-3: 2013 Plt: 0,65 Pst: 1,00, dmax: 4,00 % dc: 3,00 %
Penganalisis spektrum genggam Siglent SHA851A memberikan banyak pengukuran yang kuat dan beberapa mode operasi. Penganalisis spektrum dengan pra-penguat bawaan dan opsional, sumber sinyal independen dan kecepatan pemindaian cepat dan sensitivitas tinggi, sangat ideal untuk pemantauan siaran, pemindaian daya saluran, lokalisasi interferensi, pemantauan daya nirkabel, kompatibilitas elektromagnetik, dan fungsi lainnya . Mode uji kabel dan antena dengan tegangan bias DC opsional bersama dengan fungsi analisis jaringan vektor 1-jalur-2-port memungkinkan instrumen untuk mengukur TDR, VSWR, men-debug pencocokan port, menentukan kehilangan penyisipan, men-debug penguat daya, dan menemukan lokasi kesalahan di kabel, dll.
Penganalisis spektrum genggam Siglent SHA851A memberikan banyak pengukuran yang kuat dan beberapa mode operasi. Penganalisis spektrum dengan pra-penguat bawaan dan opsional, sumber sinyal independen dan kecepatan pemindaian cepat dan sensitivitas tinggi, sangat ideal untuk pemantauan siaran, pemindaian daya saluran, lokalisasi interferensi, pemantauan daya nirkabel, kompatibilitas elektromagnetik, dan fungsi lainnya . Mode uji kabel dan antena dengan tegangan bias DC opsional bersama dengan fungsi analisis jaringan vektor 1-jalur-2-port memungkinkan instrumen untuk mengukur TDR, VSWR, men-debug pencocokan port, menentukan kehilangan penyisipan, men-debug penguat daya, dan menemukan lokasi kesalahan di kabel, dll.

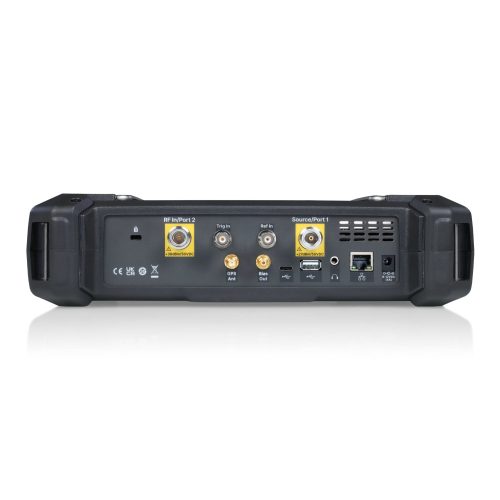

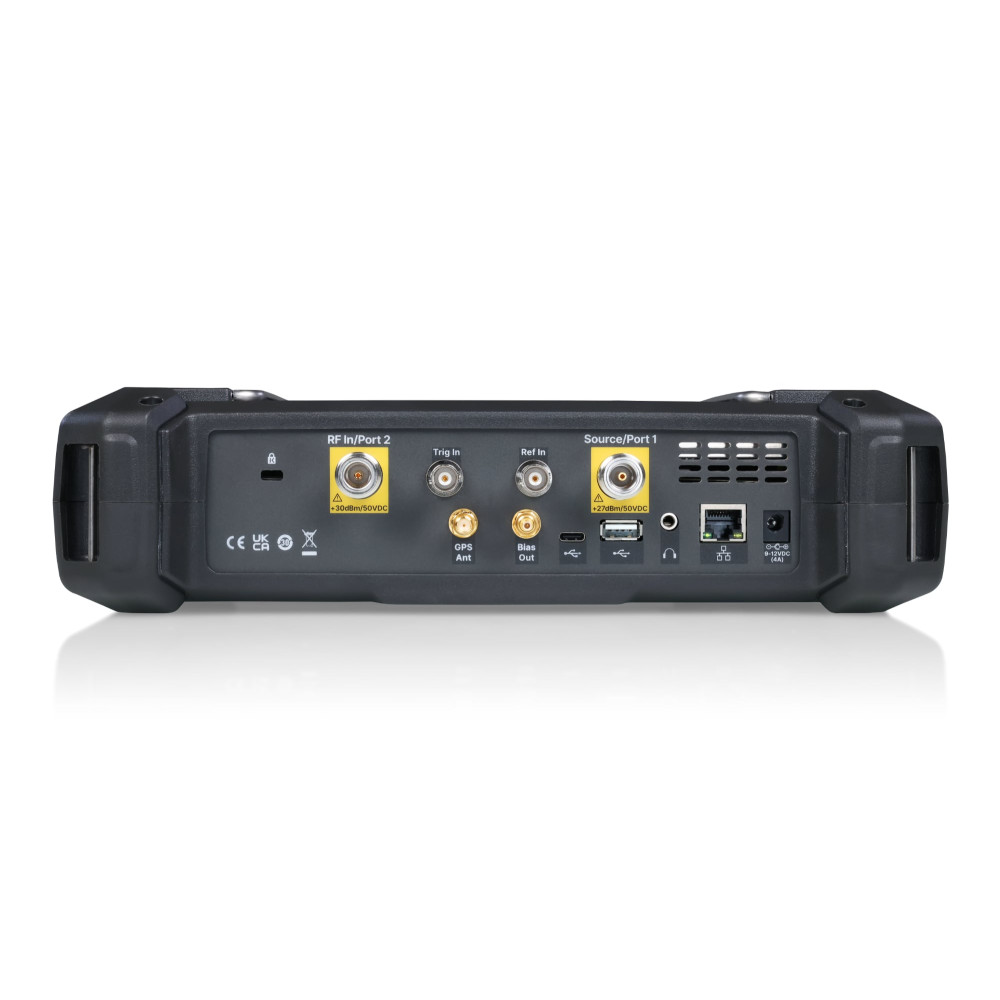

Inputs and Outputs overview
RF input Port 2 N type female, 50 Ω nom
Source Port 1 N type female, 50 Ω nom
USB Host USBA plug, version 2.0
Ear Phone Jack 3.5 mm
USB Device USB C plug, version 2.0
LAN LAN VXI11 10/100 Base RJ 45
GPS Antenna (GPS Receiver) SMA F 3.3V, 50 Ω
Bias out
(SHA850-BIAS) SMB F 1 2V 32V 0 .1 V step
10 MHz Reference input 10 MHz, 5 to +10 dBm, BNC type female, 50 Ω nom
External trigger input 1 K Ω 5V TTL level , BNC type female
Interference analysis with directional antenna
Channel Power and ACPR measurement
Fitur SHA851A Siglent

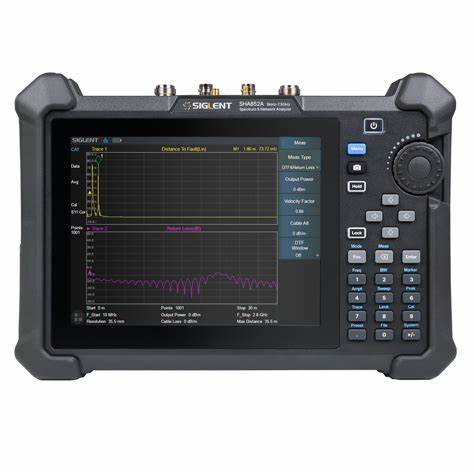

Rentang Frekuensi Uji Kabel dan Antena dari 100 kHz hingga 3,6 GHz, Analisis Jarak Ke Kesalahan dan Domain Waktu.
Vector Network Analyzer Bias hingga 32VDC
Waktu kerja tipikal 4 jam, berat bersih 3,2 kg, Layar Multi Sentuh 8,4 inci, Mouse dan Keyboard didukung.
Kontrol jarak jauh
Antarmuka Komunikasi :
LAN, USB TMC GPIB (adaptor USB GPIB
Kemampuan Kontrol Jarak Jauh:
SCPI / Labview / IVI berdasarkan USB TMC / VXI 11 / GPIB / Socket / Telnet NI MAX Web Browser (Mendukung HTML 5)
Spesifikasi umum
Dimensi Struktur
310 mm × 215 mm × 78 ,5 mm ( P x T x T )
Berat Bersih: 3 2 0 kg 7,0 lb)
Tampilan LCD TFT, 800 × 600, layar multi sentuh 8,4 inci.
Penyimpanan Internal (Flash) 3 .2 GByte , eksternal (penyimpanan USB 32GByte)
Lingkungan kerja
Rentang tegangan sumber AC 100-240 V, 50/60 Hz atau 100-120 V, 400 Hz;
Konsumsi daya 20W (kebiasaan)
Suhu Suhu kerja 0 °C hingga 5 0 °C ,
Suhu penyimpanan 20 °C hingga 70 °C
Kelembaban 0 °C hingga 30 °C ≤ 95% Kelembapan relatif
30°C hingga 50°C , ≤ Kelembaban relatif
Operasi Ketinggian: kurang dari 3 km 10.000 kaki)
Kecocokan elektromagnetik
EN 61326-1: 2013 / Kelas A (Daya input aktif EUT
EN 61000-3 2: 2014 kurang dari 75 W. Menurut EN 61000 3 2, tidak ada batasan yang diperlukan.)
EN 61000-3-3: 2013 Plt: 0,65 Pst: 1,00, dmax: 4,00 % dc: 3,00 %
dt Lim: 3.30 % dt>Lim: 500ms
Keamanan
CAN/CSA-C22.2 No. 61010 1:2012/A1:2018 11
CAN/CSA-C22.2 No. 61010 2 030:2018
UL 61010 1:2012/R:2018 11
UL 61010 2 030:2018
RoHS
2011/65/UE
| Model | SHA851A | SHA852A |
|---|---|---|
| Frequency Range | 9 kHz~3.6 GHz | 9 kHz~7.5 GHz |
| DANL | -165 dBm/Hz | |
| Phase Noise (1 GHz, Typ.) | -104 dBc/Hz.@10 kHz Offset | |
| Preamplifier | Standard | |
| Cable and Antenna Analyzer | ||
| Frequency Range | 100 kHz~3.6 GHz | 100 kHz~7.5 GHz |
| Vector Network Analyzer(opt.) | ||
| Frequency Range | 100 kHz~3.6 GHz | 100 kHz~7.5 GHz |
| Dynamic Range | 114 dB | |
| Other functions | Advanced Measurement Kit, Analog Modulation Analysis, Digital Modulation Analysis, GPS location, Independent Source, DC Bias Out | |
| Display | TFT LCD, 800 × 600, 8.4 inch multi-touch screen | |
| Battery life | 4 Hours | |
