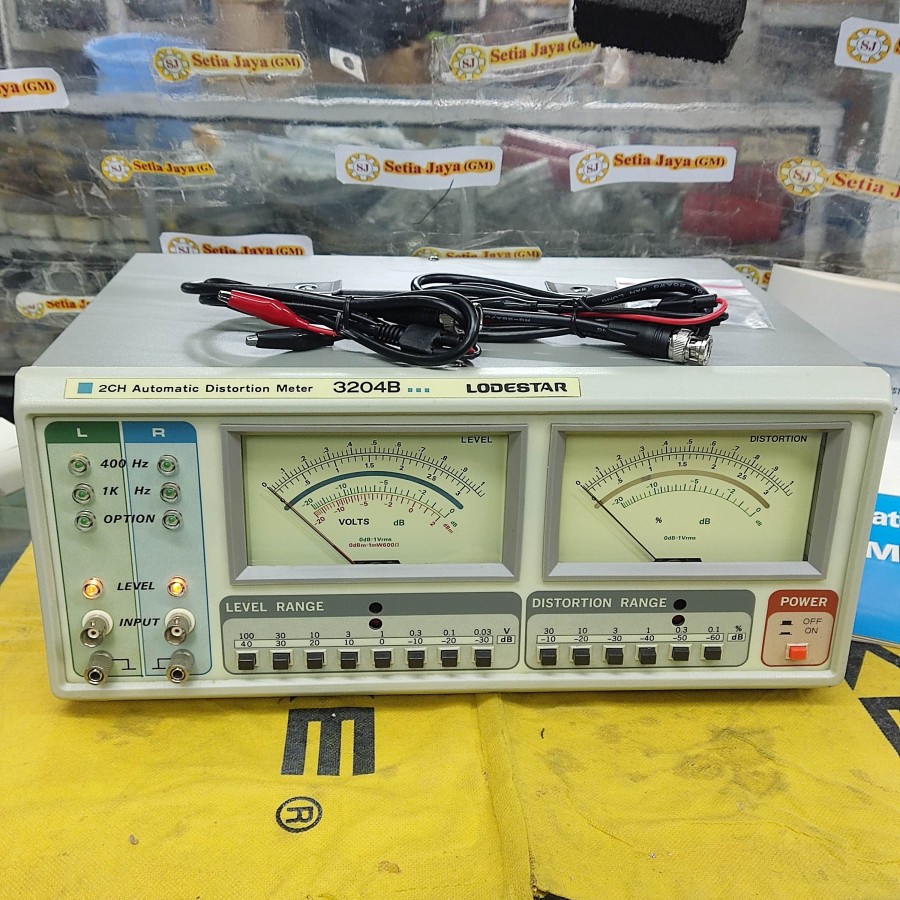

Lodestar 3204B Distortion Meter 2 Channel

Rp 1.075.000

Pengukuran tingkat :
Kisaran level: 0 – 100 V ( 0,03, 0,1 , 0,3 , 1 , 3, 10, 100 V skala penuh )
Respon frekuensi 20 Hz hingga 50 KHz +- 0,5 dB / 20 Hz hingga 100 KHz +- 1,0 dB
Akurasi : +- 3% dari skala penuh
Output DC + 1,0 V (pada skala penuh)
Pengukuran distorsi
Frekuensi Dasar (fo) 400 Hz, 1000 Hz

Lodestar 3204B adalah pengukur distorsi dengan dua saluran, yang dirancang untuk mengukur dan menganalisis distorsi harmonik dalam sinyal audio.

Pengukur Distorsi Lodestar 3204B 2 Saluran
Dibuat di Taiwan

Dirancang untuk mengukur level sinyal 20 Hz hingga 100 KHz dan distorsi sinyal 400 Hz dan 1000 Hz secara akurat dan cepat hanya melalui pengoperasian tombol.
Hal ini sangat berguna dalam mengukur distorsi rendah dan cocok untuk aplikasi pada lini produksi massal amplifier stereo dan tape recorder.

Spesifikasi

Impedansi masukan : 100 KOhm +- 5% tidak seimbang, Kapasitas paralel kurang dari 100 pF
Pengukuran tingkat :
Kisaran level: 0 – 100 V ( 0,03, 0,1 , 0,3 , 1 , 3, 10, 100 V skala penuh )
Respon frekuensi 20 Hz hingga 50 KHz +- 0,5 dB / 20 Hz hingga 100 KHz +- 1,0 dB
Akurasi : +- 3% dari skala penuh
Output DC + 1,0 V (pada skala penuh)
Pengukuran distorsi
Frekuensi Dasar (fo) 400 Hz, 1000 Hz
Rentang pengukuran distorsi 0,01 hingga 30% ( 0,1 , 0,3, 1, 3, 10, 30% skala penuh )
Tingkat masukan: 3 mV hingga 100 V
Rangkaian rasio rentang dinamis: Lebih dari 20 dB
Rentang pemilihan filter otomatis: fo +- 10%
Penolakan mendasar : High pass filter (HPF): standar lebih dari 80 dB ( fo+-5% ), lebih dari 70 dB ( fo+-10%)
Distorsi sisa : ketika level input berada
lebih dari 0,3V : kurang dari -80 dB
lebih dari 0,1V kurang dari -70dB
lebih dari 0,03V, kurang dari -60dB
Respon harmonik : 1,8 fo – 20 Khz +- 0,5 dB
Akurasi : +- 5% dari skala penuh
Output monitor: kira-kira 1 Vrms (ketika kedua meter berada pada skala penuh)
Output DC : + 1,0 V (saat pengukur distorsi berada pada skala penuh)
Kebutuhan daya: AC 115V +- 10% ( 50/60Hz) , kira-kira 4 VA
AC 230V
Dimensi : 270 (L) x 200 (T) x 250 (D) mm
