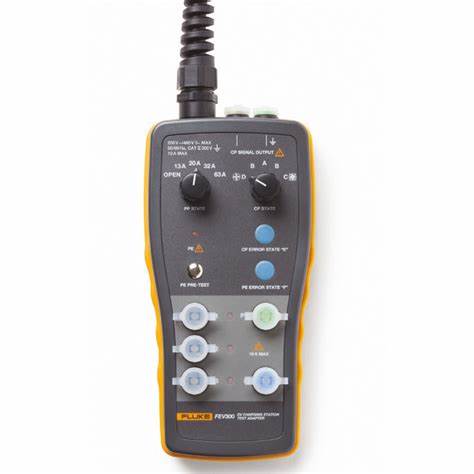

Fluke FEV300 EV Charging Station Test Adapter Kit With Type 2 Connector

Brand: Fluke

Konduktor PE dapat diuji untuk mengetahui kemungkinan adanya tegangan berbahaya terhadap arde
Melakukan Simulasi Kabel dengan sakelar rotari PP State yang mensimulasikan kemampuan kabel pengisi daya saat ini
Lakukan pengujian Simulasi Kendaraan dengan berbagai status pengisian daya
Simulasi kesalahan PE (Kesalahan arde)
Pengujian sesuai dengan IEC/EN 61851-1 dan IEC/HD 60364-7-722

Kit adaptor pengujian FEV300 dengan konektor Tipe 2 dirancang untuk menguji fungsi dan keamanan stasiun pengisian daya mode 3 untuk pengisian daya AC. Adaptor ini meniru kendaraan listrik dan membuka siklus pengisian daya, mengaktifkan tegangan dan output arus, sehingga Anda dapat melakukan pengujian dalam kombinasi dengan instrumen pengujian yang sesuai seperti penguji pemasangan (Fluke 1664 FC) dan/atau ScopeMeter® (Seri Fluke 120B). Dengan kit adaptor, stasiun pengisian daya dapat diuji sesuai dengan IEC/EN 61851-1 dan IEC/HD 60364-7-722.

Kesederhanaan dan kenyamanan menggunakan adaptor all in one

Untuk menghubungkan ke stasiun pengisian daya EV Tipe 2 dengan outlet soket, atau menghubungkan stasiun pengisian daya EV dengan konektor kendaraan, gunakan Steker FEV300-CON-TY2 Tipe 2. Lakukan berbagai pengujian termasuk pemeriksaan ground fault, insulasi kabel, pengukuran tegangan dan siklus tugas untuk melihat arus maksimum yang tersedia untuk pengisian daya semua dalam satu adaptor yang secara aman terintegrasi dengan portofolio alat bantu pengujian dan pengukuran Fluke.

FEV300 memungkinkan Anda mensimulasikan kesalahan CP (E) dan PE (Kesalahan Arde) dan mencakup indikasi fase terpisah dengan tiga lampu LED untuk memudahkan pemeriksaan apakah tegangan ada. Tidak perlu membawa kendaraan listrik ke lokasi untuk pemecahan masalah stasiun pengisian daya: adaptor berfungsi sebagai kendaraan listrik ketika terhubung ke stasiun pengisian daya untuk memudahkan pengujian kinerja dan pemeliharaan.

Fitur Fluke FEV300 EV Charging Station Test Adapter Kit With Type 2 Connector

Konduktor PE dapat diuji untuk mengetahui kemungkinan adanya tegangan berbahaya terhadap arde
Melakukan Simulasi Kabel dengan sakelar rotari PP State yang mensimulasikan kemampuan kabel pengisi daya saat ini
Lakukan pengujian Simulasi Kendaraan dengan berbagai status pengisian daya
Simulasi kesalahan PE (Kesalahan arde)
Pengujian sesuai dengan IEC/EN 61851-1 dan IEC/HD 60364-7-722

Spesifikasi: Fluke FEV300 EV Charging Station Test Adapter Kit With Type 2 Connector

Fitur umum
Tegangan input	Hingga 250 V (sistem fase tunggal) / hingga 480 V (sistem tiga fase), 50/60 Hz, maks 10 A
Konsumsi daya internal	Maks 3 W.
Steker FEV300-CON-TY2	Mode pengisian daya AC 3, sesuai untuk stopkontak tipe 2 IEC 62196-2 atau kabel tetap dengan konektor kendaraan (tipe 2, 7P tiga fase
Steker FEV300-CON-TY1	Mode pengisian daya AC 3, sesuai untuk IEC 62196-2 tipe 1 atau SAE J1772 dengan konektor kendaraan (tipe 1, 5P fase tunggal)
Dimensi (P x L x T)	Panjang 110 × 45 × 220 mm tanpa kabel sambungan dan kabel pengujian
Berat (termasuk kabel koneksi tipe 1 atau tipe 2)	Sekitar 1 kg
Standar keselamatan	IEC/EN 61010-1: tingkat pencemaran 2 IEC/EN 61010-2-030, CAT II 300 V, kelas perlindungan II
Perlindungan benda masuk	IEC 60529: IP54 (rumah) IEC 60529: IP54 (soket dengan tutup pelindung terpasang, konektor dalam kondisi terhubung atau dengan tutup pelindung terpasang, atau IP20)
Suhu pengoperasian	-20°C hingga 40°C
Suhu penyimpanan	-20°C hingga 50°C
Rentang kelembapan pengoperasian	10% hingga 85% kelembapan relatif non-kondensasi
Kelembapan relatif penyimpanan	0% hingga 85% non-kondensasi
Ketinggian pengoperasian	2000 m maks.
Fungsi
Prapengujian PE	Indikasi yang terlihat >50 V AC/DC antara konduktor PE dan sensor sentuh
Simulasi PP	Terbuka, 13 A, 20 A, 32 A, 63 A
Negara Bagian CP	Kondisi A, B, C, D
Status Kesalahan CP “E”	On/off (sinyal CP dihubung pendek ke PE)
Status Kesalahan PE “F” (Kesalahan arde)	On/off (interupsi konduktor PE)
Output (hanya untuk tujuan pengujian)
Terminal pengukuran L1, L2, L3, N, PE	Maks. 250/480 V, maks. 10 A
Terminal output sinyal CP	Sekitar +/-12 V
Perhatian: Jika terjadi kesalahan kabel atau kesalahan stasiun pengisian daya, terminal ini dapat berbahaya.
