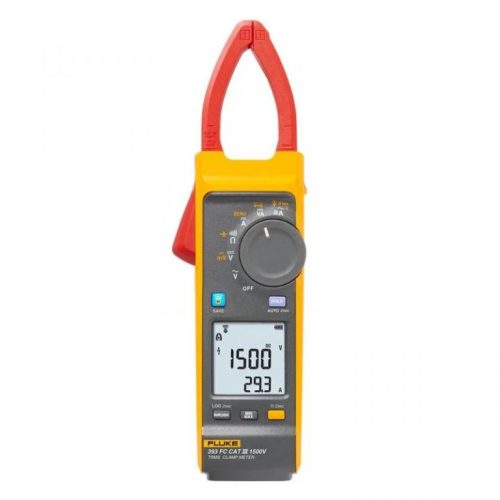

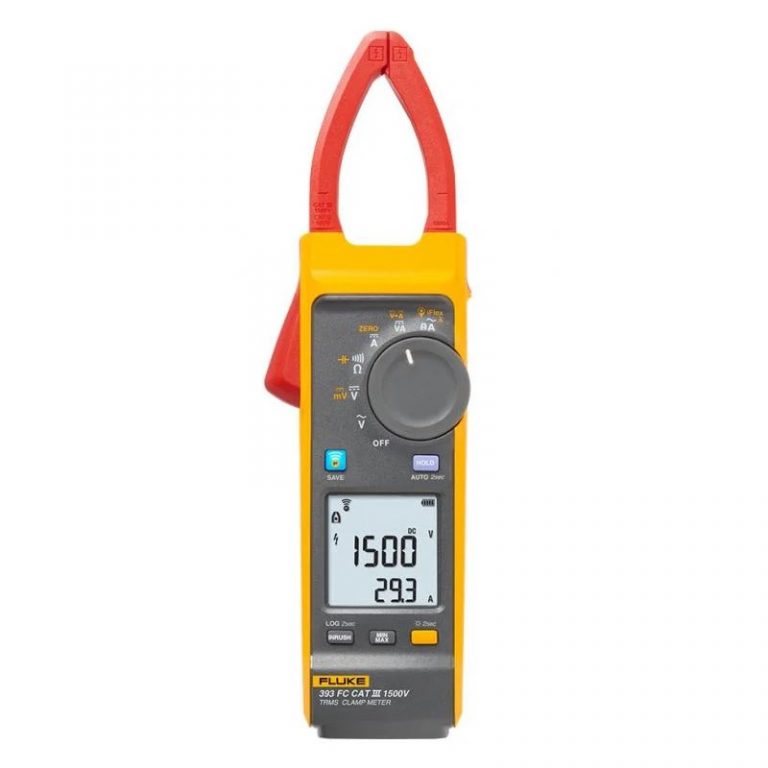

Fluke 393 FC CAT III 1500 V True-rms Clamp Meter dengan iFlex

Fluke 393 FC CAT III 1500 V True-rms Solar Clamp Meter dengan iFlex adalah clamp meter industri yang dirancang untuk teknisi pemasangan fotovoltaik surya (PV) dan profesional pemeliharaan yang bekerja di lingkungan DC tegangan tinggi: Panel PV, tenaga angin, tenaga listrik, bank baterai pusat data untuk suplai daya tanpa gangguan. Clamp meter tersebut akan mengukur hingga 1500 V DC dan 1000 V AC dengan test lead, dan hingga 999,9 A DC atau AC melalui penguatnya.

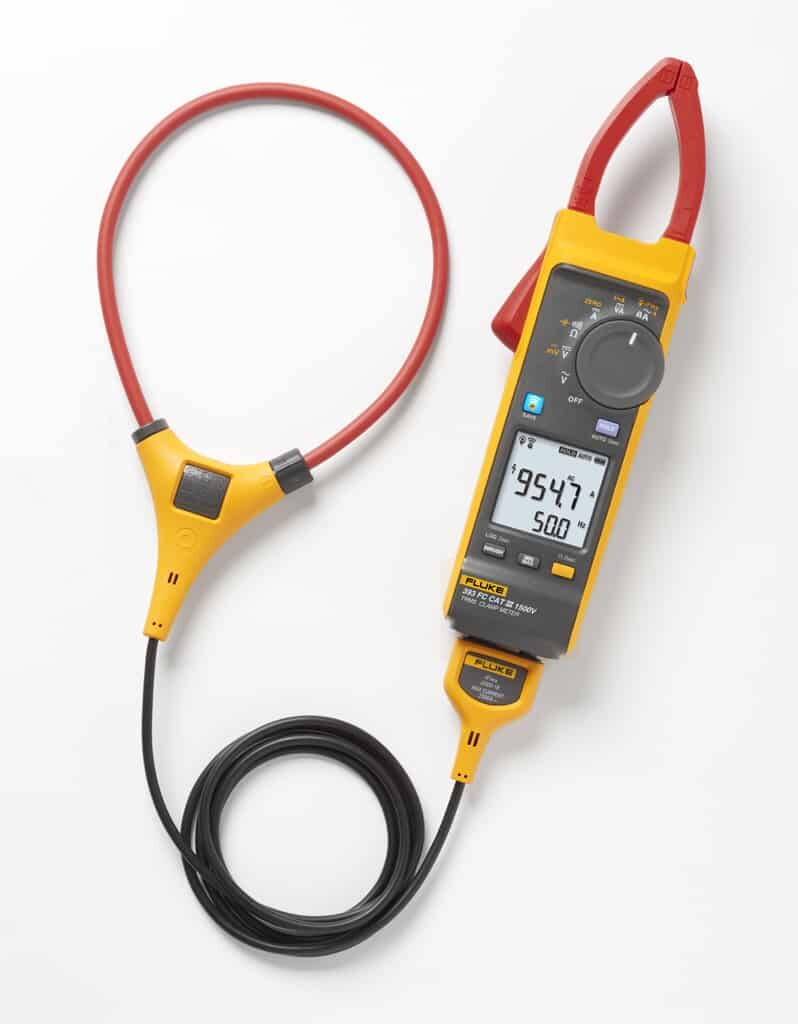

Probe arus iFlex fleksibel yang dilengkapi pengukuran arus AC berukuran besar hingga 2500 A. 393 memiliki bentuk kabel penjepit yang tipis sehingga Anda dapat mengakses kabel-kabel di kotak combiner yang banyak kabel terpasang. Selain itu, test lead ber-rating CAT III 1500 V DC ini dirancang khusus sesuai kebutuhan kerja Anda.

Fungsi utama lainnya

• Ber-rating IP54, cocok untuk pekerjaan outdoor di papan-papan panel surya dan sistem pembangkit listrik tenaga angin
• Memberikan hasil pengukuran daya DC dalam satuan kVA
• Indikator Polaritas Audio berfungsi untuk mencegah kesalahan sambungan yang tidak disengaja
• Berkat fungsi Visual Continuity, warna layar akan berubah menjadi hijau. Cocok untuk Anda yang bekerja di lingkungan yang gelap dan bising

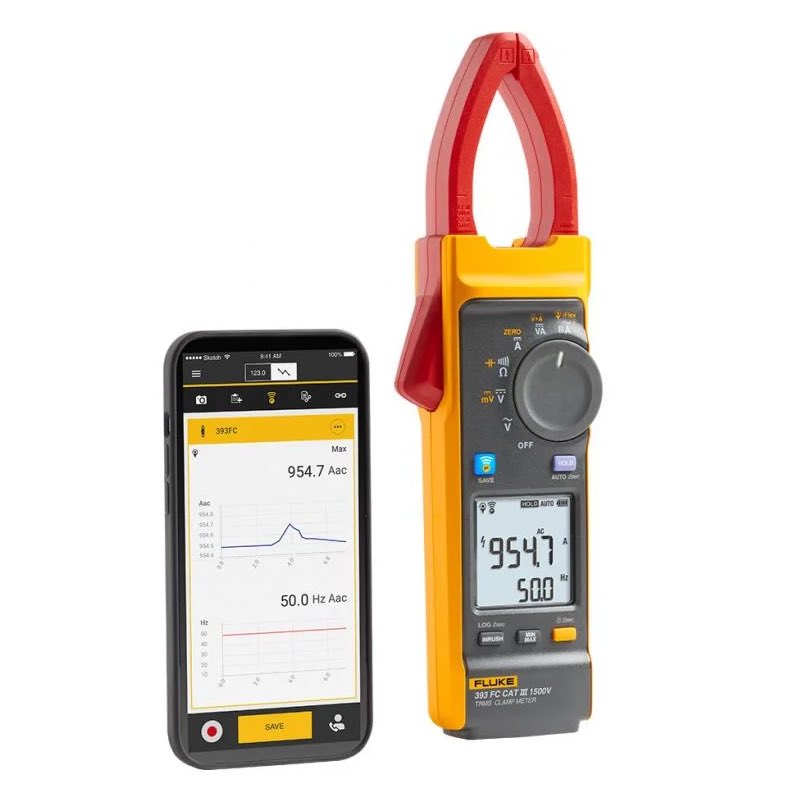

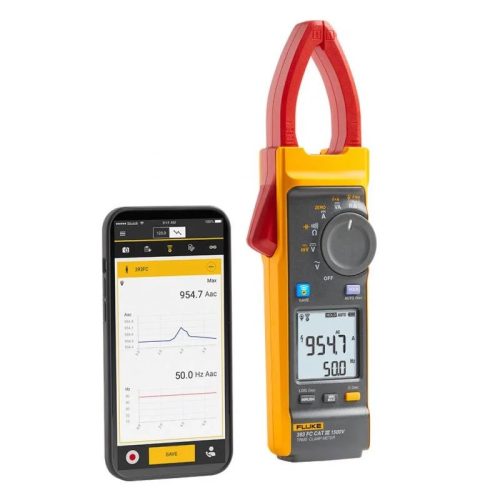

• Hasil uji akan dicatat dan dilaporkan melalui perangkat lunak Fluke Connect
• Ketika mengukur arus ac, probe arus iFlex yang fleksibel bisa Anda gunakan untuk mengakses kabel di tempat yang sempit dengan mudah.  Probe iFlex tidak hanya fleksibel digunakan di ruang yang sangat sempit sekalipun, tetapi juga akurat mengukur arus.

Fitur utama

• Aman mengukur dengan clamp meter ber-rating CAT III 1500 V
• Bentuk rahang penjepit yang tipis sehingga bisa mengakses kabel di combiner box yang banyak terpasang kabel
• Ber-rating IP54 yang tahan banting untuk penggunaan outdoor
• Sangat efisien berkat fungsi pengukuran daya, polaritas audio, dan kontinuitas visual

Spesifikasi: 393 FC CAT III 1500 V True-rms Clamp Meter dengan iFlex

Spesifikasi:
Umum
Voltase maksimum antara Terminal apa pun dan Arde
AC	1000 V
DC	1500 V
Baterai	2 AA IEC LR6 alkaline
Layar	Layar ganda dengan lampu latar
Daya mati otomatis	20 menit
Elektrikal
Akurasi
Akurasi bertahan selama 1 tahun setelah kalibrasi, pada suhu operasi 18 °C hingga 28 °C, kelembapan relatif pada 0% hingga 75%. Spesifikasi akurasi menerapkan rumus: ±([% Pembacaan] + [Jumlah Digit Paling Tidak Signifikan]).
Koefisien Suhu	Menambahkan 0,1 x akurasi yang ditentukan untuk setiap °C > 28 °C atau < 18 °C
Arus AC: Jaw
Rentang	999,9 A
Resolusi	0,1 A
Akurasi	2% + 5 digit (10 Hz hingga 100 Hz)
	2,5% + 5 digit (100 Hz hingga 500 Hz)
Faktor Puncak (50/60 Hz)	2,5 @600,0 A
	3,0 @500,0 A
	1,42 @999,9 A
	Tambahkan 2% untuk C.F. >2
Arus AC: Probe Arus Fleksibel
Rentang	999,9 A
	2500 A
Resolusi	0,1 A (≤999,9 A)
	1 A (≤2500 A)
Akurasi	3% RD + 5 digit (10 Hz hingga 500 Hz)
Faktor Puncak (50/60 Hz)	2,5 @1400 A
	3,0 @1100 A
	1,42 @2500 A
	Tambahkan 2% untuk C.F. >2
Sensitivitas Posisi
Jarak dari Optimal	i2500-10 Flex	i2500-18 Flex	Kesalahan
A	0,5 in (12,7 mm)	1,4 in (35,6 mm)	±0,5%
B	0,8 in (20,3 mm)	2,0 in (50,8 mm)	±1,0%
C	1,4 in (35,6 mm)	2,5 in (63,5 mm)	±2,0%
Ketidakpastian pengukuran mengasumsikan konduktor primer terpusat di posisi optimal tidak ada medan listrik atau medan magnet eksternal dan di dalam rentang suhu operasi.
Arus DC
Rentang	999,9 A
Resolusi	0,1 A
Akurasi	2% RD + 5 digit[1]
	[1]Saat menggunakan fungsi ZERO (B) untuk mengimbangi offset.
Tegangan AC
Rentang	600,0 V
	1000 V
Resolusi	0,1 V (≤600,0 V)
	1 V (≤1000 V)
Akurasi	1% RD + 5 digit (20 Hz hingga 500 Hz)
Tegangan DC
Rentang	600,0 V
	1500 V
Resolusi	0,1 V (≤600,0 V)
	1 V (≤1500 V)
Akurasi	1% RD + 5 digit
mV dc
Rentang	500,0 mV
Resolusi	0,1 mV
Akurasi	1% RD + 5 digit
Frekuensi Amp: Jaw
Rentang	5,0 Hz s/d 500,0 Hz
Resolusi	0,1 Hz
Akurasi	0,5% RD + 5 digit
Tingkat Pemicu	5 Hz sampai 10 Hz, ≥10 A
	10 Hz sampai 100 Hz, ≥5 A
	100 Hz sampai 500 Hz, ≥10 A
Frekuensi Amp: Probe Arus Fleksibel
Rentang	5,0 Hz s/d 500,0 Hz
Resolusi	0,1 Hz
Akurasi	0,5% RD + 5 digit
Tingkat Pemicu	5 Hz sampai 20 Hz, ≥25 A
	20 Hz sampai 100 Hz, ≥20 A
	100 Hz sampai 500 Hz, ≥25 A
Frekuensi Voltase
Rentang	5,0 Hz s/d 500,0 Hz
Resolusi	0,1 Hz
Akurasi	0,5% RD + 5 digit
Tingkat Pemicu	5 Hz hingga 20 Hz, ≥5 V
	20 Hz hingga 100 Hz, ≥5 V
	100 Hz hingga 500 Hz, ≥10 V
Daya DC
Rentang	600,0 kVA (rentang 600,0 V dc)
	1500 kVA (rentang 1500 V dc)
Resolusi	0,1 kVA
	1 kVA
Akurasi	2% RD + 2,0 kVA
	2% RD + 20 kVA
Resistansi
Rentang	600,0 Ω
	6000 Ω
	60,00 kΩ
Resolusi	0,1 Ω (≤600,0 Ω)
	1 Ω (≤6000 Ω)
	0,01 kΩ (≤60,00 kΩ)
Akurasi	1% RD + 5 digit
Kapasitansi
Rentang	100,0 μF
	1000 μF
Resolusi	0,1 μF (≤100,0 μF)
	1 μF (≤1000 μF)
Akurasi	1% RD + 5 digit
Tingkat Pemicu Inrush	5 A
Mekanik
Ukuran (P x L x T)	281 mm x 84 mm x 49 mm
Berat (dengan baterai)	520 g
Pembukaan Rahang	34 mm
Diameter Probe Arus Fleksibel	7,5 mm
Panjang Kabel Probe Arus Fleksibel
(kepala sampai konektor elektronik)	1,8 m
Lingkungan
Suhu Operasi	-10 °C hingga 50 °C
Suhu Penyimpanan	-40 °C hingga 60 °C
Kelembapan Pengoperasian	Non-kondensasi (< 10°C)
	≤ 90% Kelembapan Relatif (pada 10 °C hingga 30 °C)
	≤ 75% Kelembapan Relatif (pada 30 °C hingga 40 °C)
	≤ 45% Kelembapan Relatif (pada 40 °C hingga 50 °C)
Ketinggian Operasi	2000 m
Ketinggian Penyimpanan	12 000 m
Rating Ingress Protection (IP)	IEC 60529: IP54 saat perangkat dalam kondisi mati
Kompatibilitas Elektromagnetik (EMC)
Internasional	IEC 61326-1: Portabel, Lingkungan Elektromagnetis, IEC 61326-2-2 CISPR 11: Grup 1, Kelas A
	Grup 1: Peralatan menghasilkan dan/atau menggunakan energi frekuensi radio konduktif yang diperlukan untuk fungsi internal peralatan itu sendiri.
Kelas A: Peralatan ini cocok untuk digunakan di semua fasilitas selain dari perumahan dan yang terhubung langsung ke jaringan pemasok daya bertegangan rendah yang memasok bangunan yang digunakan untuk tujuan perumahan. Mungkin terdapat potensi masalah dalam memastikan kompatibilitas elektromagnetik di lingkungan lain terkait dengan gangguan yang dihantarkan dan dipancarkan.
Perhatian: Jangan gunakan perangkat ini di lingkungan hunian. Selain itu, perangkat ini mungkin tidak dapat memberikan perlindungan yang memadai terhadap sinyal radio di lingkungan tersebut.
Korea (KCC)	Peralatan Kelas A (Peralatan Siaran & Komunikasi Industri)
	Kelas A: Peralatan ini memenuhi persyaratan untuk peralatan gelombang elektromagnetik industri dan penjual atau pengguna harus memperhatikannya. Peralatan ini ditujukan untuk digunakan dalam lingkungan bisnis dan tidak digunakan di rumah.
USA (FCC)	47 CFR 15 sub bagian B. Produk ini dianggap perangkat yang dikecualikan per klaus 15.103.
Keamanan
Umum	IEC 61010-1, Tingkat Polusi 2
Pengukuran	IEC 61010-2-032: CAT III 1500 V / CAT IV 600 V
	IEC 61010-2-033: CAT III 1500 V / CAT IV 600 V
Radio Nirkabel
Sertifikasi frekuensi radio	FCC ID: T68-FBLE, IC: 6627A-FBLE
Rentang Frekuensi Radio Nirkabel	2400 MHz hingga 2483,5 MHz
Daya Output	<100 mW
DEKLARASI KESESUAIAN UNI EROPA YANG TELAH DISEDERHANAKAN
Dengan ini, Fluke menyatakan bahwa peralatan radio yang terdapat di dalam Produk ini sesuai dengan Petunjuk 2014/53/EU.
Teks lengkap pernyataan UE tersebut tersedia di situs berikut:
www.fluke.com/en-us/declaration-of-conformity
