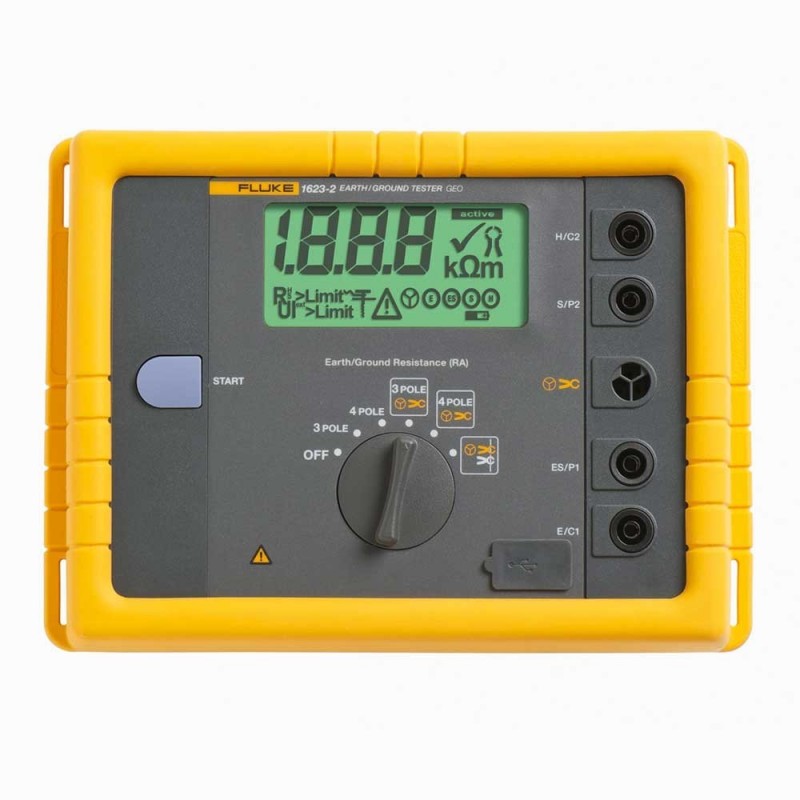

Fluke 1623-2 GEO Earth Ground Tester
- Penguji arde unik yang melakukan pengujian cepat dan akurat dengan dan tanpa pasak
- Menguji resistivitas tanah 3 dan 4 kutub, dan resistivitas tanah 4 kutub (dengan pancang)
- Melakukan pengujian batang arde pembumian selektif (satu klem + pasak)
- Melakukan pengujian batang arde tanpa pancang (dua klem)
- Menampilkan peringkat IP56 untuk penggunaan di luar ruangan
Fluke 1623-2 GEO Earth Ground Tester adalah instrumen kelas profesional yang digunakan untuk menguji dan memverifikasi integritas sistem pengardean listrik. Ini dirancang khusus untuk mengukur resistansi tanah, resistivitas tanah, dan parameter penting lainnya untuk menilai keefektifan sistem pentanahan dalam berbagai aplikasi.
Fluke 1623-2 Earth Ground Tester melakukan keempat pengujian ground dengan cepat dan akurat.
Penguji arde Fluke 1623-2 mengukur resistansi loop arde hanya menggunakan klem, pasak saja, atau satu klem dan pasak. Dengan metode uji tanpa pasak, Fluke 1623-2 mampu mengukur resistansi ground loop bumi untuk sistem multi-ground dengan hanya menggunakan klem arus. Teknik ini meniadakan pekerjaan yang berbahaya dan memakan waktu untuk memutuskan arde paralel, dan menemukan lokasi yang sesuai untuk tiang arde tambahan. Anda dapat menggunakannya untuk melakukan uji pentanahan di tempat yang belum pernah Anda pertimbangkan sebelumnya, seperti di dalam gedung, di tiang listrik, atau di mana pun Anda tidak memiliki akses ke tanah.
Tetap buka opsi Anda
Perlu diingat, metode pengujian tanpa pasak hanya berfungsi jika ada sistem pembumian tanah berikat untuk bangunan atau struktur yang diuji. Jika hanya ada satu jalur ke tanah, tipikal dengan banyak aplikasi perumahan, Anda perlu menggunakan metode uji potensi jatuh yang memerlukan pasak.
1625-2 juga sangat mudah digunakan. Pengaturan kecepatan aksesori kelas dunia dan waktu pengujian. Dan penguji memberi tahu Anda pasak atau klem mana yang harus disambungkan untuk setiap pengujian. Sakelar dan tombol putar yang besar mudah dioperasikan bahkan dengan tangan yang bersarung tangan. Dan Anda dapat menyimpan hingga 1.500 catatan dan mengaksesnya dengan mudah melalui port USB.
Perlu akurasi lebih? Lihat 1625-2 yang menawarkan
Kontrol Frekuensi Otomatis yang mengidentifikasi interferensi yang ada dan memilih frekuensi pengukuran untuk meminimalkan efeknya, sehingga memberikan nilai pembumian yang lebih akurat.
Pengukuran R* yang menghitung impedansi arde pembumian pada 55 Hz untuk mencerminkan resistansi arde pembumian yang lebih akurat yang akan terlihat oleh arde gangguan ke arde.
Kemampuan berguna lainnya:
Termasuk port USB untuk penyimpanan dan transfer data
Bekerja dengan kelas dunia yang mempercepat pengaturan dan waktu pengujian
Dilengkapi dengan tas jinjing yang kokoh
Fitur Fluke 1623-2 GEO Earth Ground Tester
- Penguji arde unik yang melakukan pengujian cepat dan akurat dengan dan tanpa pasak
- Menguji resistivitas tanah 3 dan 4 kutub, dan resistivitas tanah 4 kutub (dengan pancang)
- Melakukan pengujian batang arde pembumian selektif (satu klem + pasak)
- Melakukan pengujian batang arde tanpa pancang (dua klem)
- Menampilkan peringkat IP56 untuk penggunaan di luar ruangan
Spesifikasi: Fluke 1623-2 GEO Earth Ground Tester
| General Specifications | |
| Display: 1999 digit LCD | Display with special symbols, digit height 25 mm, fluorescent backlight |
| User interface | Instant measurement through TURN and START one button concept. The only operating elements are rotary switch and START button |
| Robust, water and dust resistant | Instrument is designed for tough environmental conditions (rubber protective cover, IP56) |
| Memory | Internal memory storage up to 1500 records accessible via USB port |
| Temperature Range | |
| Operating temperature | -10°C to 50°C (14°F to 122°F) |
| Storage temperature | -30°C to 60°C (-22°F to 140°F) |
| Temperature coefficient | ±0.1% of reading/°C < 18°C > 28°C |
| Intrinsic error | Refers to the reference temperature range and is guaranteed for 1 year |
| Operating error | Refers to the operating temperature range and is guaranteed for 1 year |
| Climatic class | C1 (IEC 654-1), -5°C to +45°C (23° to +115° F), 5% to 95% RH |
| Protective type | IP56 for case, IP40 for battery door according to EN60529 |
| Safety | Protection by double and/or reinforced insulation. max. 50 V to earth. IEC61010-1: Pollution degree 2 |
| EMC (emission immunity) | IEC61326-1: Portable |
| Quality system | Developed, designed and manufactured according to DIN ISO 9001 |
| External voltage | V ext, max = 24 V (DC, AC < 400 Hz), measurement inhibited for higher values |
| V ext rejection | > 120 dB (162⁄3, 50, 60, 400 Hz) |
| Measuring time | Typical 6 seconds |
| Max. overload | 250 V rms (pertains to misuse) |
| Auxiliary power | 6 x 1.5 V Alkaline (type AA LR6) |
| Battery life span | Typical > 3,000 measurements |
| Dimensions (W x H x D) | 250 x 133 x 187 mm (9.75 x 5.25 x 7.35 in) |
| Weight | 1.1 kg (2.43 lb) including batteries 7.6 kg (16.8 lb) incl. accessories and batteries in carrying case |
| RA 3-Pole Ground Resistance Measurement (IEC 1557-5) | |
| Switch position | RA 3-pole |
| Resolution | 0.001 Ω to 10 Ω |
| Measuring range | 0.020 Ω to 19.99 kΩ |
| Accuracy | ±(2% rdg + 3 d) |
| Operating error | ±(5% rdg + 3 d) |
| Measuring Principle: Current/Voltage Measurement | |
| Measuring voltage | Vm = 48 V AC |
| Short-circuit current | > 50 mA |
| Measure frequency | 128 Hz |
| Probe resistance (RS) | Max 100 kΩ |
| Auxiliary earth electrode resistance (RH) | Max 100 kΩ |
| Additional error from RH and RS | RH[kΩ]•••RS[kΩ]/RA[Ω]•••0.2% |
| Monitoring of RS and RH with error indicator. Automatic range selection. Measurement is not performed if the current through the current clamp is too low. |
|
| RA 4-Pole Ground Resistance Measurement (IEC 1557-5) | |
| Switch position | RA 4-pole |
| Resolution | 0.001 Ω to 10 Ω |
| Measuring range | 0.020 Ω to 19.99 kΩ |
| Accuracy | ±(2% rdg + 3 d) |
| Operating error | ±(5% rdg + 3 d) |
| Measuring Principle: Current/Voltage Measurement | |
| Measuring voltage | Vm = 48 V AC |
| Short-circuit current | > 50 mA |
| Measure frequency | 128 Hz |
| Probe resistance (RS + RES) | Max 100 kΩ |
| Auxiliary earth electrode resistance (RH) | Max 100 kΩ |
| Additional error from RH and RS | RH[kΩ]•••RS[kΩ]/RA[Ω]•••0.2% |
| Monitoring of RS and RH with error indicator. Automatic range selection. |
|
| RA 3-Pole Selective Ground Resistance Measurement with Current Clamp (RA with Clamp ) | |
| Switch position | RA 3-pole with clamp |
| Resolution | 0.001 Ω to 10 Ω |
| Measuring range | 0.020 Ω to 19.99 kΩ |
| Accuracy | ±(7% rdg + 3 d) |
| Operating error | ±(10% rdg + 5 d) |
| Measuring Principle: Current/Voltage Measurement (with External Current Clamp) | |
| Measuring voltage | Vm = 48 V AC |
| Short-circuit current | > 50 mA |
| Measure frequency | 128 Hz |
| Probe resistance (RS) | Max 100 kΩ |
| Auxiliary earth electrode resistance (RH) | Max 100 kΩ |
| Monitoring of RS and RH with error indicator. Automatic range selection. Measurement is not performed if the current through the current clamp is too low. |
|
| RA 4-Pole Selective Ground Resistance Measurement with Current Clamp (RA with Clamp ) | |
| Switch position | RA 4-pole with clamp |
| Resolution | 0.001 Ω to 10 Ω |
| Measuring range | 0.020 Ω to 19.99 kΩ |
| Accuracy | ±(7% rdg + 3 d) |
| Operating error | ±(10% rdg + 5 d) |
| Measuring Principle: Current/Voltage Measurement (with External Current Clamp) | |
| Measuring voltage | Vm = 48 V AC |
| Short-circuit current | > 50 mA |
| Measure frequency | 128 Hz |
| Probe resistance (RS) | Max 100 kΩ |
| Auxiliary earth electrode resistance (RH) | Max 100 kΩ |
| Monitoring of RS and RH with error indicator. Automatic range selection. Measurement is not performed if the current through the current clamp is too low. |
|
| Stakeless Ground Loop Measurement (2 Clamps) | |
| Switch position | RA 4-pole 2 clamps |
| Resolution | 0.001 Ω to 10 Ω |
| Measuring range | 0.020 Ω to 19.99 kΩ |
| Accuracy | ±(7% rdg + 3 d) |
| Operating error | ±(10% rdg + 5 d) |
| Measuring Principle: Stakeless Measurement of Resistance in Closed Loops Using Two Current Transformers | |
| Measuring voltage | Vm = 48 V AC |
| Measure frequency | 128 Hz |
| Noise current (IEXT) | Max. IEXT = 10 A (AC) (RA < 20 Ω) |
| Max. IEXT = 2 A (AC) (RA > 20 Ω) | |
| Automatic range selection. The information regarding stakeless ground loop measurements is only valid when used in conjunction with the recommended current clamps at the minimum distance specified. |
|
