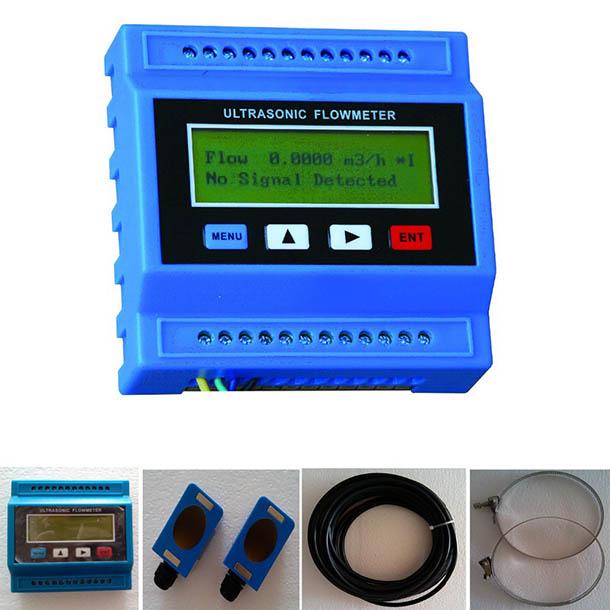

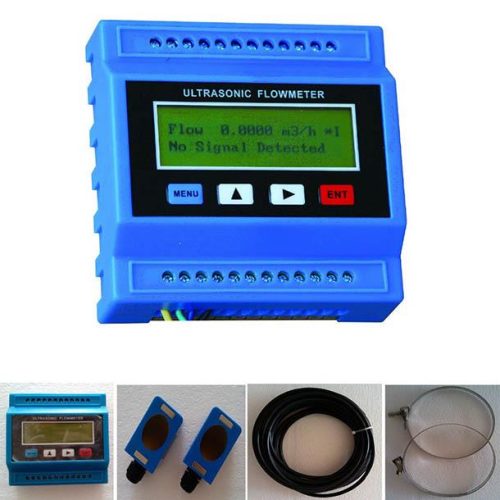

Ultrasonic TS-2 TUF2000M Flow Meter 15-100mm

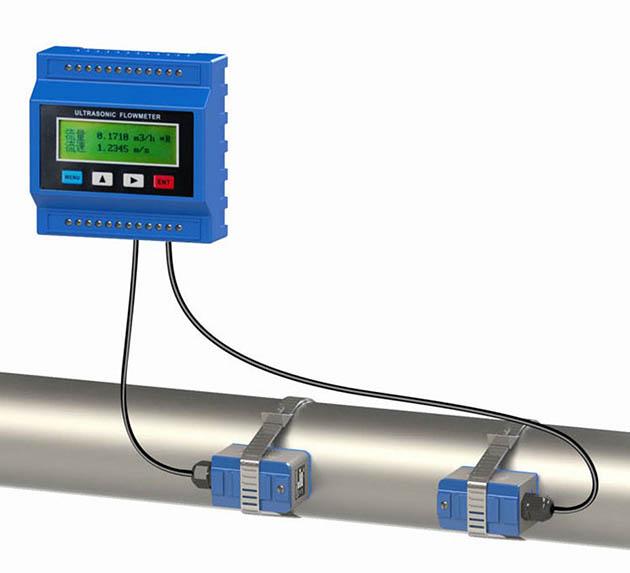

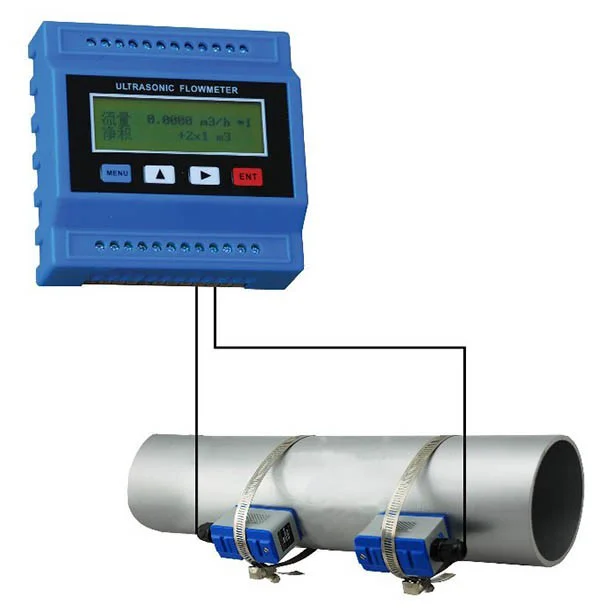

Ultrasonic TS-2 TUF2000M adalah alat ukur aliran cairan (flow meter) berbasis teknologi ultrasonik non-intrusif (clamp-on) yang digunakan untuk mengukur kecepatan dan debit aliran fluida di dalam pipa tanpa perlu memotong atau mengganggu sistem pipa.

Perangkat ini menggunakan sensor transduser TS-2 yang dirancang khusus untuk pipa dengan diameter 15 mm hingga 100 mm, sehingga cocok untuk instalasi kecil hingga menengah seperti sistem air, HVAC, industri, dan utilitas.

FITUR Ultrasonic TS-2 TUF2000M

• Teknologi ultrasonik (non-intrusif / clamp-on)
  Pemasangan tanpa memotong pipa, sehingga tidak mengganggu aliran dan tidak menyebabkan kebocoran.
• Akurasi tinggi
  Tingkat akurasi hingga ±1% dengan repeatability dan linearitas yang baik.
• Pengukuran dua arah (bi-directional)
  Bisa mengukur aliran maju dan balik (forward & reverse flow).
• Rentang pengukuran luas
  Mendukung berbagai ukuran pipa (khusus TS-2: DN15–DN100 mm).
• Kompatibel berbagai jenis cairan
  Bisa digunakan untuk air, limbah, minyak, bahan kimia, alkohol, dll selama dapat menghantarkan ultrasonik.
• Multi output & komunikasi industri
  Mendukung output 4–20 mA, relay, pulse (OCT), serta komunikasi RS485 (Modbus).
• Jarak transmisi data jauh
  Komunikasi dapat mencapai hingga ±1000 meter melalui RS485.
• Tidak ada pressure drop
  Karena tidak kontak langsung dengan fluida, tidak menyebabkan kehilangan tekanan pada sistem.
• Multi fungsi & fleksibel
  Bisa digunakan untuk monitoring flow, heat measurement (dengan sensor tambahan), dan integrasi sistem otomasi.

SPESIFIKASI Ultrasonic TS-2TUF2000M

• Tipe pengukuran:
  Ultrasonic transit-time (clamp-on / non-intrusif)
• Ukuran pipa (sensor TS-2):
  DN15 – DN100 mm
• Akurasi:
  ±1%
• Rentang kecepatan aliran:
  0 – ±10 m/s (bi-directional)
• Repeatability:
  ±0.2%
• Linearitas:
  ±0.5%
• Jenis fluida:
  Cairan yang dapat menghantarkan ultrasonik (air, limbah, minyak, alkohol, dll)
• Material pipa:
  Baja, stainless, PVC, aluminium, tembaga, dll
• Suhu fluida:
  -30°C hingga 160°C
• Suhu kerja alat:
  -20°C hingga 60°C
• Kelembapan kerja:
  ≤85% RH
• Display:
  LCD 2×20 karakter dengan backlight
• Output sinyal:
  • 4–20 mA analog
  • Pulse (OCT)
  • Relay
• Input sinyal:
  3 × 4–20 mA (bisa untuk sensor suhu PT100 / heat meter)
• Komunikasi:
  RS485 (Modbus)
• Catu daya:
  DC 8–36V atau AC 85–264V
• Konsumsi daya:
  ±1.5 W
• Proteksi:
  • Main unit: IP65
  • Transducer: IP68
• Dimensi unit utama:
  ±95 × 95 × 35 mm
