Siglent SDG7032A 350 MHz Arbitrary Function Waveform Generator

Brand: Siglent

Menghasilkan pulsa jitter rendah dengan pulsa minimal 1 ns
lebar dan tepi minimum 500ps.
Bandwidth hingga 1 GHz White Gaussian Noise dan bandwidth dapat disesuaikan.
Mendukung PRBS hingga 312,5 Mbps.
Bus digital dapat mengeluarkan sinyal digital hingga 1 Gbps.
Mendukung modulasi analog/digital, sweeping dan bursting.

SDG7032A SIGLENT adalah Generator Gelombang Sewenang-wenang saluran ganda dengan bandwidth 350 MHz, laju sampel maksimum 5 GSa/dtk, dan resolusi vertikal 14-bit. Itu dapat menghasilkan bentuk gelombang sewenang-wenang titik demi titik dengan laju sampel maksimum 2,5 GSa/dtk dan sinyal vektor dengan maksimum 500 MS/dtk.

SDG7032A memiliki kemampuan untuk menghasilkan berbagai Sinyal High Fidelity / Low Jitter untuk sinyal aplikasi Anda seperti gelombang kontinu, Pulse, Noise, pola PRBS, dan bus digital 16-bit. Ini mendukung pembuatan sinyal kompleks seperti modulasi, sweeping, bursting dan penyalinan/penggandengan/pelacakan saluran ganda dan superposisi. Outputnya adalah diferensial/ujung tunggal dan mendukung rentang output maksimum ± 24 V V. Instrumen ini dapat memastikan amplitudo besar di bawah frekuensi tinggi yang meniadakan penguat daya eksternal dalam beberapa aplikasi dan memenuhi persyaratan yang lebih luas

16 Channel Digital Output (Optional)

Optional addon to purchase is the corresponding digital bus kit to get 16-channel LVTTL or LVDS output with a bit rate of 1 μbps ~ 1 Gbps. Combine the digital bus with the analog channels to realize mixed-signal outputs.

Internal Wave Combination

No need for external adapters and cabling. Quickly combine CH1 and CH2 outputs internally (Most SDG models)

Flexible Phase/Channel Control

Lock phases for greater inter-channel phase control. Independent mode smooths parameter transitions (Most SDG models)

True Dual Channels

Independent channels with full specifications for two times the instrument (Most SDG models)

Wide Range Amplitude Output

Fitur Utama SDG7032A Siglent

Diferensial saluran ganda/output ujung tunggal 16 bit LVDS/LVTTL output bus digital.
Sistem sampling performa tinggi dengan laju sampel 5GSa/s dan resolusi vertikal 14-bit.
Bandwidth maksimum 1 GHz.
Menghasilkan bentuk gelombang sewenang-wenang dengan laju sampel s 0,01 Sa/s ~ 2,5 GSa/s, dengan kedalaman memori maksimum 512 Mpts, dan menyediakan fungsi pengeditan/pemutaran segmen.
Menghasilkan sinyal vektor dengan laju simbol hingga 500 M S/s.
Menghasilkan pulsa jitter rendah dengan pulsa minimal 1 ns
lebar dan tepi minimum 500ps.
Bandwidth hingga 1 GHz White Gaussian Noise dan bandwidth dapat disesuaikan.
Mendukung PRBS hingga 312,5 Mbps.
Bus digital dapat mengeluarkan sinyal digital hingga 1 Gbps.
Mendukung modulasi analog/digital, sweeping dan bursting.
Fungsi operasi dua saluran yang disempurnakan: pelacakan antar saluran, penyambungan dan penyalinan; Fungsi superposisi saluran ganda; Mendukung modulasi timbal balik antar saluran.
Output analog 24 Vpp ditumpangkan dengan offset h ± 12 Vdc untuk memberikan rentang output maksimum 24 V (48 V).
Penghitung Frekuensi presisi tinggi
Layar sentuh kapasitif 5 inci dengan resolusi 800×480; Mendukung operasi mouse dan keyboard eksternal; Mendukung WebServer untuk mengontrol instrumen dari jarak jauh
Mendukung banyak antarmuka: Masuk 10MHz, Keluar 10MHz, Pemicu Masuk/Keluar, Penanda dll.
Mendukung perintah SCPI untuk integrasi yang mudah
sistem pengujian

Model	SDG7032A
Number of channels	2 Differential / Single-ended
Bandwidth	350 MHz
Sample rate	5 GSa/s
Vertical resolution	14-bit
Arbitrary waveform	0.01 Sa/s ~ 2.5 GSa/s sample rate; 24 pts ~ 512 Mpts/ch memory depth, with segment editing and playback
Vector signal (Optional)	500 MS/s max symbol rate; Carrier DC ~ 1 GHz settable. Includes modulation modes such as ASK, PSK, FSK and QAM. EasyIQ software provides vector signal creation and editing
Continuous waveform	Up to 1GHz, supports harmonic generation function
Pulse	Min pulse width 1 ns, min. edge 500 ps pulse with low jitter, the rise/fall edge is independently fine adjustable, and the pulse width is fine adjustable
Noise	Bandwidth 1 mHz ~ 1 GHz adjustable
PRBS	Bit rate 1 μbps ~ 312.5 Mbps, length PRBS3 ~ PRBS32
Complex signal generation	Supports internal/external modulation, AM, FM, PM, PWM, FSK, PSK, ASK, etc.; Supports sweep; Support burst
Dual channel function	Inter channel tracking, coupling, and copying. Dual channel superposition function. Supports mutual modulation between channels
Output range	24 Vpp analog output superimposed ± 12 V DC offset, supports a maximum output range of ± 24 V (48 V)
Digital bus(Optional)	16-bit, LVTTL or LVDS output Bit rate: 1 μbps ~ 1 Gbps

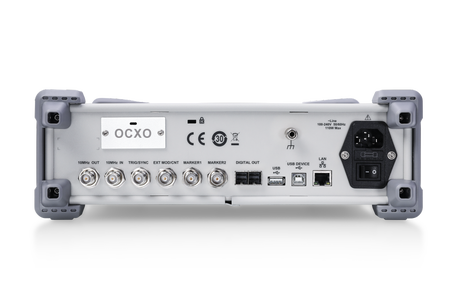

Interface	USB 2.0 Host x3, USB 2.0 Device(USBTMC) LAN 10M/100M (VXI-11/Telnet/Socket/WebServer) EXT MOD/CNT, 10MHz In, 10MHz Out, Marker x2, Trigger In/Out
Interaction	5” TFT-LCD with capacitive touch screen (800×480) Supports mouse operation Supports Webserver Supports SCPI control
