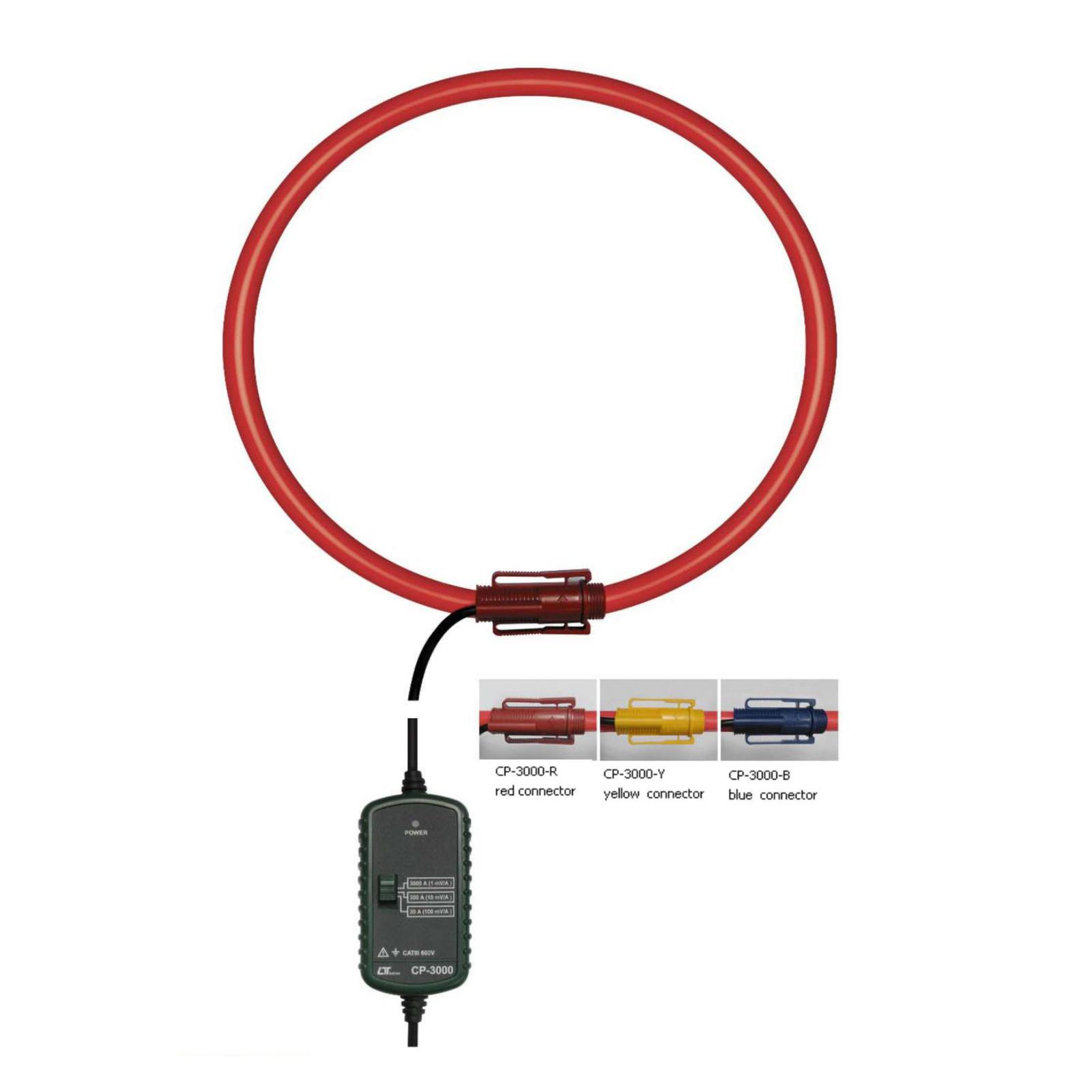

LUTRON CP-3000 Flexible 3000Amp current probe

Lutron CP-3000 adalah probe arus fleksibel (flexible current probe) yang digunakan untuk mengukur arus listrik AC hingga 3000 Ampere secara aman dan praktis tanpa perlu memutus rangkaian listrik. Alat ini biasanya digunakan bersama power analyzer seperti seri DW-6093 atau DW-6095 untuk analisis sistem listrik.

Probe ini memiliki desain fleksibel (coil / Rogowski coil) sehingga mudah dililitkan pada kabel atau konduktor, bahkan pada area yang sempit atau sulit dijangkau. Dengan tiga pilihan range (30A, 300A, dan 3000A), alat ini mampu digunakan untuk berbagai kebutuhan pengukuran, mulai dari arus kecil hingga arus besar pada sistem industri.

FITUR Lutron CP-3000

• Rentang pengukuran besar → 30A / 300A / 3000A (3 range selectable)
• Desain fleksibel (Rogowski coil) → mudah melilit kabel besar atau area sempit
• Non-intrusive → pengukuran tanpa memutus rangkaian listrik
• Akurasi tinggi → sekitar ±1% dari range
• Output sensitivitas tinggi → 100 mV/A, 10 mV/A, 1 mV/A
• Probe panjang ±600 mm → fleksibel untuk berbagai ukuran konduktor
• Tidak perlu baterai → daya langsung dari alat ukur (power analyzer)
• Output banana plug → koneksi aman dan mudah digunakan
• Kompatibel dengan power analyzer → seperti DW-6093 / DW-6095
• Respon frekuensi luas → sekitar 45 Hz – 400 Hz
• Aman digunakan → standar keselamatan CAT III 600V

SPESIFIKASI Lutron CP-3000

• Rentang Pengukuran: 30 A/ 300 A/ 3000 A 3 rentang, saklar dapat dipilih
  • nilai rentang pertama : 30 Sebuah
  • nilai kisaran ke-2 : 300 Sebuah
  • nilai kisaran ke-3: 3000 Sebuah
• Sensitivitas keluaran: 100 mV/A, 10 mV/A, 1 mV/A, ditambah AC.
• Rentang Frekuensi: 45 hingga 400Hz
  • Akurasi diuji di bawah 50/60 Hz.
• Ketepatan: ± 1% dari nilai rentang Linear hingga 100% dari nilai rentang
  • Akurasi ditentukan bahwa posisi konduktor yang diukur berada di tengah “probe arus fleksibel”.
  • 50/60Hz..
  • 23 ± 5 derajat celcius
• Kesalahan fase: < ± 1.5°
  • 50/60Hz..
• Sensitivitas posisi konduktor: ± 2 % dari nilai rentang.
  • Merekomendasikan posisi konduktor yang diukur harus > 25 mm ( 1″ ) dari ” Probe locker “.
• Linearitas: ± 0.2 % nilai pembacaan dari 10 % hingga 100% nilai rentang.
• Pengaruh lapangan eksternal: tingkatkan ± 1.5% dari nilai rentang maks..
  • Merekomendasikan jarak antara “probe arus fleksibel” yang berbeda harus > 200 mm ( 8″ ).
• Beban minimum: 100 K ohm untuk akurasi yang ditentukan.
• Bahan penutup: Nilai UL 94-V0.
• Keamanan: IEC 1010, Kategori III 600V.
• Catu Daya: Catu daya berasal dari meteran (DW-6093, DW-6095 ), baterai tidak diperlukan.
  • Volume catu dayatage dari DW-6093, DW-6095 adalah DC 8V± 1V
• Suhu Operasional:  0 hingga 50℃℃ ( 32 ton℉o 122 ).℉
• Kelembaban Operasional: Kurang dari 80% RH.
• Dimensi:
  • Unit sirkuit utama :
    Ukuran: 105×56.5x33mm
    (4.1 x 2.2 x 1.3 inci).
  • Probe fleksibel :
    DIAMETER 600 mm x 14,5 mm.
    DIA 23,6 inci x 0,57 inci.
  • Panjang kabel :
    3.4 meter (11.2 kaki).
  • Ukuran colokan DC:
    DIAMETER 5.5 mm x 2.5 mm.
• Berat: 480 g (1,06 LB).
• Aksesori termasuk:  Manual pengoperasian ………………… 1 PC.
• Bahan Penutup: Peringkat UL 94-V0
