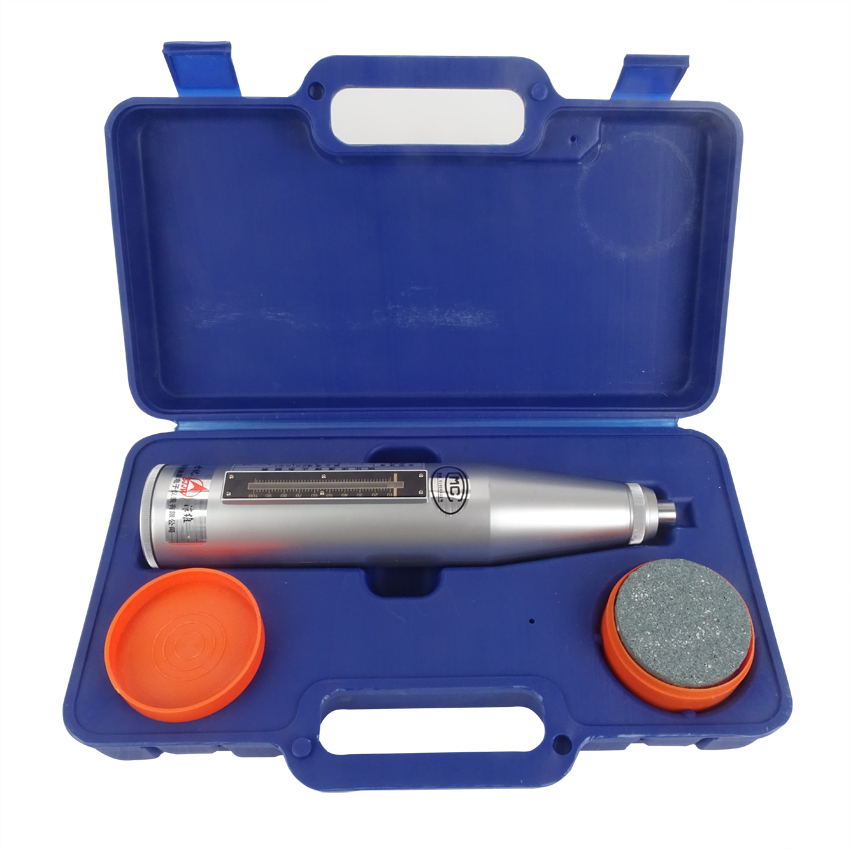

HT-225 Concrete Hammer Test
Rentang Pengukuran: 10-60MPa
Energi Benturan : 2.207 0.1J ( 0.225Kgf.m )
Panjang Peregangan Pegas: 75 0,3mm
Gesekan Statis Pointer Slider : 0,65N-0,15N
Radius Tip Bulat: 25mm 1mm
Nilai Rebound Rata-Rata pada Steel Anvil : 80 2
Uji Palu Beton HT-225, juga dikenal sebagai uji palu Schmidt atau uji palu pantulan, adalah metode pengujian non-destruktif yang digunakan untuk menilai kekuatan tekan beton. Pengujian didasarkan pada prinsip bahwa pantulan massa pegas yang menumbuk permukaan beton dapat dikaitkan dengan kekuatannya.
Berikut cara kerja HT-225 Concrete Hammer Test
Peralatan: Palu Beton HT-225 adalah jenis palu pantulan khusus yang dirancang untuk pengujian ini. Ini terdiri dari massa pegas yang tertutup dalam wadah silinder, dengan pendorong di salah satu ujungnya.
Kalibrasi: Sebelum melakukan tes apa pun, Hammer Beton HT-225 perlu dikalibrasi. Kalibrasi ini dilakukan dengan memukul landasan uji yang disediakan oleh pabrikan. Nilai rebound yang diperoleh dari landasan uji digunakan sebagai acuan untuk pengukuran selanjutnya.
Prosedur Tes: Untuk melakukan tes, ikuti langkah-langkah berikut:
A. Pastikan permukaan beton bersih dan bebas dari partikel lepas atau kotoran.
B. Pegang Palu Beton HT-225 tegak lurus dengan permukaan beton.
C. Tekan pendorong ke permukaan, tekan pegas.
D. Lepaskan pendorong, biarkan massa bermuatan pegas mengenai permukaan beton.
e. Palu memantul setelah membentur permukaan, dan jarak pantulannya diukur pada skala atau tampilan digital pada palu.
F. Beberapa bacaan diambil di lokasi yang berbeda pada permukaan beton untuk memastikan akurasi dan konsistensi.
Analisis: Jarak rebound, dinyatakan sebagai persentase dari nilai referensi yang dikalibrasi, berkorelasi dengan kuat tekan beton. Korelasi ini dibentuk melalui hubungan empiris yang dikembangkan dari pengujian dan kalibrasi ekstensif. Nilai rebound biasanya dibandingkan dengan grafik konversi atau persamaan untuk memperkirakan kekuatan tekan beton.
Penting untuk dicatat bahwa meskipun Uji Hammer Beton HT-225 memberikan perkiraan kekuatan tekan, ini tidak seakurat metode pengujian destruktif tradisional seperti pengambilan sampel inti. Ini sering digunakan untuk penilaian cepat, pemeriksaan kontrol kualitas, dan evaluasi struktur beton di tempat yang tidak merusak. Untuk aplikasi kritis atau ketika nilai kekuatan yang akurat diperlukan, metode pengujian tambahan mungkin diperlukan.
Versi Bahasa Inggris (Bukan Bahasa Mandarin)
Concrete Hammer Test atau Schmidt Hammer Test adalah metode uji kekuatan atau mutu beton yang cepat dan praktis
Karena cara penggunaan alat sangat mudah, alat ini banyak digunakan untuk memperbaiki mutu beton, terutama pada struktur bangunan yang sudah jadi. Dengan proses uji yang cepat alat ini dapat menguji secara keseluruhan struktur bangunan ataupun bagian struktur secara luas untuk mengetahui keseragaman mutu beton.
Spesifikasi
Model HT-225 (Versi Bahasa Inggris)
Rentang Pengukuran: 10-60MPa
Energi Benturan : 2.207 0.1J ( 0.225Kgf.m )
Panjang Peregangan Pegas: 75 0,3mm
Gesekan Statis Pointer Slider : 0,65N-0,15N
Radius Tip Bulat: 25mm 1mm
Nilai Rebound Rata-Rata pada Steel Anvil : 80 2
