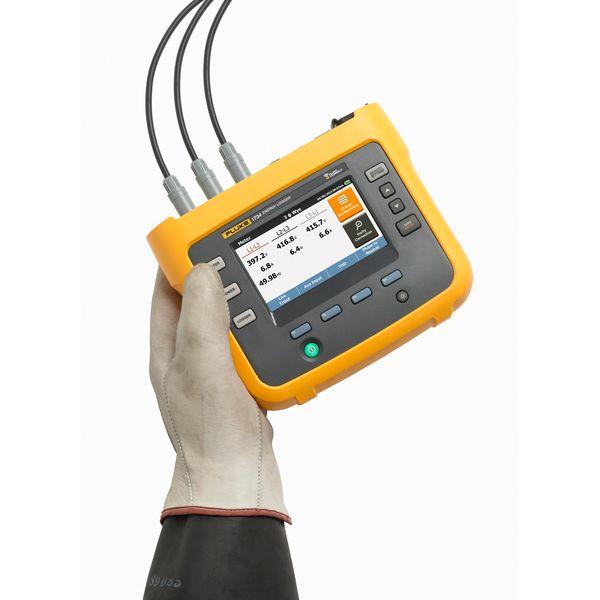

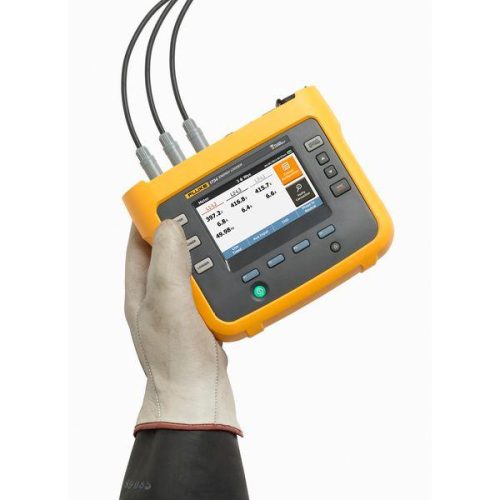

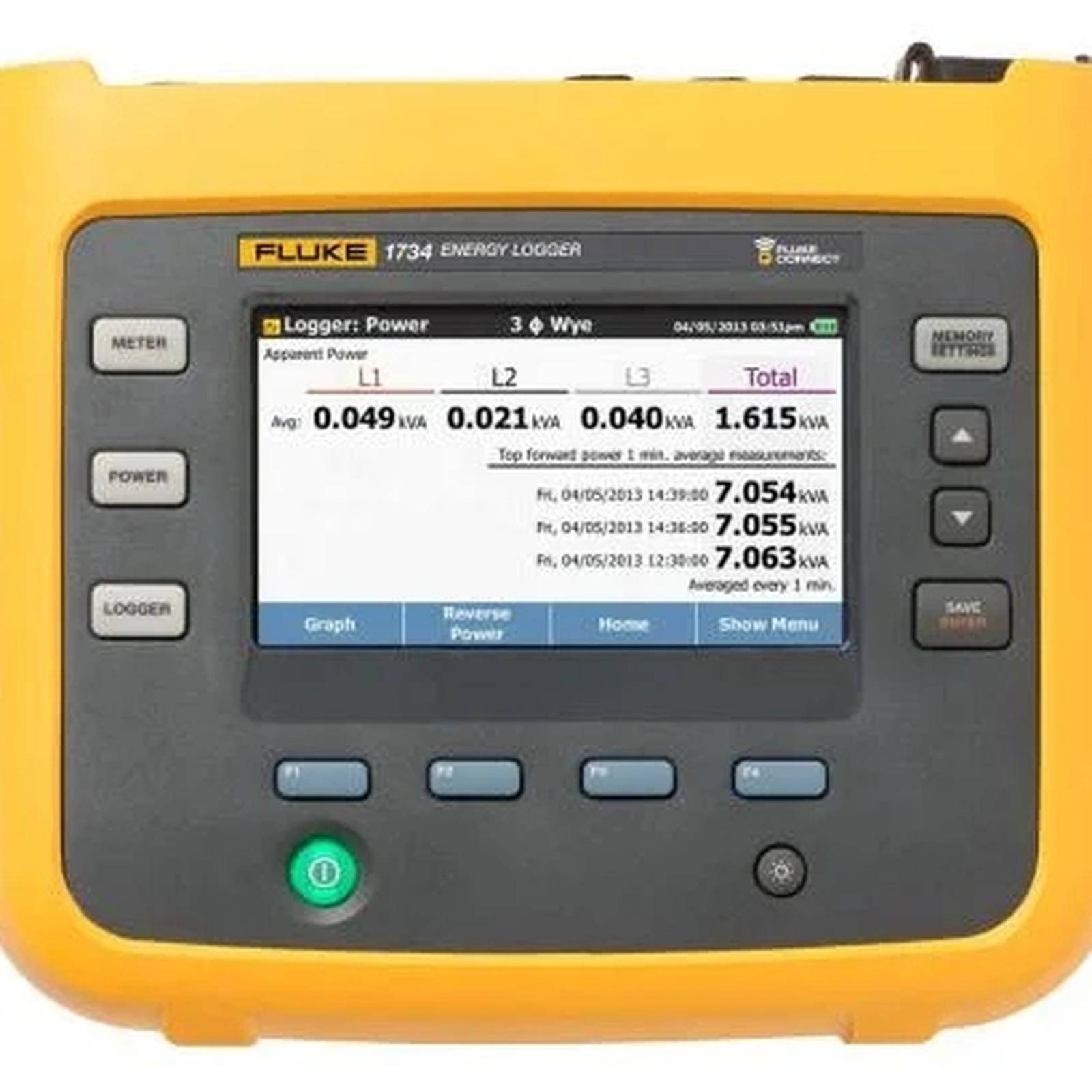

Fluke 1734 intl Three-Phase Electrical Energy Logger

Fluke 1734 intl Three-Phase Electrical Energy Logger

Rp 87.400.000

Brand: Fluke

Fluke 1734 INTL Three-Phase Electrical Energy Logger adalah alat perekam energi listrik 3 fasa yang digunakan untuk memonitor dan menganalisis konsumsi daya secara akurat. Alat ini merekam parameter seperti tegangan, arus, daya, dan energi (kWh), serta mendukung analisis efisiensi listrik pada sistem industri dan bangunan besar melalui konektivitas wireless dan software analisis.

Fluke 1734 INTL Three-Phase Electrical Energy Logger adalah alat perekam energi listrik profesional yang digunakan untuk mengukur dan memonitor konsumsi energi pada sistem listrik 3 fasa secara akurat. Alat ini mampu mencatat parameter seperti tegangan, arus, daya, faktor daya, dan energi (kWh) secara otomatis dalam jangka waktu tertentu.

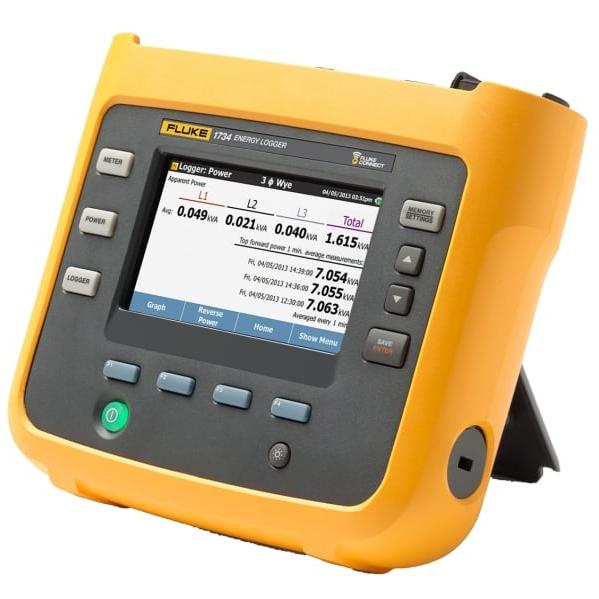

Perangkat ini dilengkapi layar warna, sistem pengukuran multi-channel, serta konektivitas WiFi/Bluetooth untuk transfer dan analisis data melalui aplikasi Fluke Connect. Dengan 3 current clamp fleksibel, alat ini memudahkan teknisi dalam melakukan audit energi, troubleshooting listrik, dan analisis efisiensi pada instalasi industri maupun bangunan besar.

FITUR Fluke 1734

Merekam otomatis tegangan, arus, daya, faktor daya, dan energi (kWh) pada sistem 3 fasa
Mendukung analisis beban listrik dan audit energi industri
Kompatibel dengan WiFi dan Fluke Connect untuk monitoring jarak jauh
Layar warna dengan antarmuka grafis untuk setup dan analisis di lapangan
Penyimpanan data logging jangka panjang (multi sesi pengukuran)
Mendukung hingga 3 current clamp fleksibel untuk pengukuran 3 fasa
Dapat merekam banyak parameter secara simultan tanpa kehilangan data tren
Power supply bisa langsung dari rangkaian yang diukur (tanpa stop kontak)
Software Energy Analyze Plus untuk analisis dan laporan otomatis
Keamanan tinggi: CAT IV 600V / CAT III 1000V untuk penggunaan industri
Instalasi dan konfigurasi langsung di lapangan (tanpa PC tambahan)

SPESIFIKASI Fluke 1734

Spesifikasi
Akurasi
Parameter		Rentang	Resolusi	Akurasi Intrinsik pada Kondisi Referensi (% dari Hasil Pengukuran + % dari Skala Penuh)
Tegangan		1000 V	0,1 V	± (0,2% + 0,01%)
Arus: Input langsung	i17xx-flex 1500 12″	150 A	0,1 A	± (1% + 0,02%)
		1500 A	1 A	± (1% + 0,02%)
	i17xx-flex 3000 24″	300 A	1 A	± (1% + 0,03%)
		3000 A	10 A	± (1% + 0,03%)
	i17xx-flex 6000 36″	600 A	1 A	± (1,5% + 0,03%)
		6000 A	10 A	± (1,5% + 0,03%)
	clamp i40s-EL	4 A	1 mA	± (0,7% + 0,02%)
		40 A	10 mA	± (0,7% + 0,02%)
Frekuensi		42,5 Hz hingga 69 Hz	0,01 Hz	± (0,1%)
Input tambahan		± 10 V dc	0,1 mV	± (0,2% + 0,02%)
Tegangan min/maks		1000 V	0,1 V	± (1% + 0,1%)
Arus min/maks		Ditentukan berdasarkan aksesori	Ditentukan berdasarkan aksesori	± (5% + 0,2%)
THD pada tegangan		1000	0,1	± 0,5
THD pada arus		1000	0,1	± 0,5
Ketidakpastian Intrinsik ± (% hasil pengukuran + % rentang)¹
Parameter	Kuantitas pengaruh	iFlex1500-12	iFlex3000-24	iFlex6000-36	i40S-EL
		150 A / 1500 A	300 A / 3000 A	600 A / 6000 A	4 A / 40 A
Daya Aktif P	PF ≥ 0,99	1,2% ± 0,005%	1,2% ± 0,0075%	1,7% ± 0,0075%	1,2% ± 0,005%
Energi Aktif E_a	PF ≥ 0,99	1,2% ± 0,005%	1,2% ± 0,0075%	1,7% ± 0,0075%	1,2% ± 0,005%
Daya semu S	0 ≤ PF ≤ 1	1,2% ± 0,005%	1,2% ± 0,0075%	1,7% ± 0,0075%	1,2% ± 0,005%
Energi Semu E_ap	0 ≤ PF ≤ 1	1,2% ± 0,005%	1,2% ± 0,0075%	1,7% ± 0,0075%	1,2% ± 0,005%
Daya reaktif Q	0 ≤ PF ≤ 1	2,5% dari daya semu yang diukur
Energi Reaktif E_r	0 ≤ PF ≤ 1	2,5% dari daya semu yang diukur
Faktor Daya PF	–	± 0,025
Faktor Daya Pelepasan	–	± 0,025
DBF/cosϕ	–	± 0,025
Ketidakpastian tambahan dalam % rentang¹	V _P-N>250 V	0,015%	0,0225%	0,0225%	0,015%
¹ Rentang = 1000 V x Irange Kondisi referensi: Lingkungan: 23 °C ± 5 °C, instrumen beroperasi setidaknya 30 menit, tanpa medan listrik/magnet eksternal, RH <65% Kondisi input:Cosϕ/PF=1, Sinyal sinus f=50 Hz/60 Hz, catu daya 120 V/230 V ±10%. Spesifikasi arus dan daya: Tegangan input 1 ph: 120 V/230 V atau 3 ph wye/delta: 230 V/400 V Arus input: I > 10% dari Irange Konduktor utama clamp atau koil Rogowski dalam posisi di tengah Koefisien suhu: Tambahkan 0,1 x akurasi yang ditentukan untuk setiap derajat C di atas 28°C atau di bawah 18°C

Spesifikasi Kelistrikan
Catu Daya
Rentang tegangan	100 V hingga 500 V menggunakan input steker pengaman ketika mendapat daya dari sirkuit pengukuran
Rentang tegangan	100 V hingga 240 V menggunakan kabel daya standar (IEC 60320 C7)
Konsumsi daya	Maksimal 50 VA (maks. 15 VA ketika dipasok daya menggunakan input IEC 60320)
Efisiensi	≥ 68,2% (berdasarkan peraturan efisiensi energi)
Konsumsi tanpa beban maksimal	< 0,3 W hanya ketika dipasok daya menggunakan input IEC 60320
Frekuensi daya listrik	50/60 Hz ± 15%
Baterai	Li-ion 3,7 V, 9,25 Wh, bisa diganti oleh pelanggan
Waktu operasi baterai	Empat jam dalam mode operasi standar, hingga 5,5 jam dalam mode hemat daya
Waktu isi ulang daya	< 6 jam
Akuisisi Data
Resolusi	16-bit sampling sinkron
Frekuensi sampling	10,24 kHz pada 50/60 Hz, disinkronkan ke frekuensi listrik
Frekuensi sinyal input	50/60 Hz (42,5 hingga 69 Hz)
Jenis sirkuit	1-φ, 1-φ IT, Fase terbagi, 3-φ delta, 3-φ wye, 3-φ wye IT, 3-φ wye seimbang, 3-φ Aron/Blondel (delta 2-elemen), 3-φ delta open leg, Hanya arus (penelitian beban)
Penyimpanan data	Memori flash internal (tidak bisa diganti oleh pengguna)
Ukuran memori	10 Sesi pencatatan log tipikal dari 8 minggu dengan interval 1 menit dan 500 kejadian¹
¹Jumlah sesi pencatatan dan periode pencatatan bergantung pada kebutuhan pengguna.
Interval Dasar
Parameter yang diukur	Tegangan, arus, aux, frekuensi, THD V, THD A, daya, faktor daya, daya dasar, DPF, energi
Rata-rata interval	Dapat dipilih pengguna: 1 dtk, 5 dtk, 10 dtk, 30 dtk, 1 mnt, 5 mnt, 10 mnt, 15 mnt, 30 mnt
Waktu rata-rata untuk nilai min/maks	Tegangan, Arus: Pembaruan RMS siklus penuh setiap setengah siklus Aux, Daya: 200ms
Interval Kebutuhan (Mode Meteran Energi)
Parameter yang diukur	Energi (Wh, varh, VAh), PF, kebutuhan maksimal, biaya energi
Interval	Dapat dipilih pengguna: 5 mnt, 10 mnt, 15 mnt, 20 mnt, 30 mnt, mati
Kepatuhan Standar
Daya	IEEE 1459
Antarmuka
USB-A	Transfer file melalui flash drive USB, pembaruan firmware Arus maksimal: 120 mA
WiFi	Transfer file dan kontrol jarak jauh melalui koneksi langsung atau infrastruktur WiFi
Bluetooth	Baca data pengukuran tambahan dari modul seri Fluke Connect® 3000 (memerlukan opsi upgrade 1734 atau 1732)
Mini USB	Perangkat pengunduhan data ke PC
Input Tegangan
Jumlah input	4 (3 fase dan netral)
Tegangan input maksimal	1000 Vrms, CF 1,7
Impedansi input	10 MΩ
Bandwidth (-3 dB)	42,5 Hz – 3,5 kHz
Skala	1:1 dan bervariasi
Kategori pengukuran	1000 V CAT III/600 V CAT IV
Input Arus
Jumlah input	3, mode dipilih secara otomatis sesuai sensor yang terpasang
Tegangan input	Input clamp: 500 mVrms/50 mVrms; CF 2,8
Input koil Rogowski	150 mVrms/15 mVrms pada 50 Hz, 180 mVrms / 18 mVrms pada 60 Hz; CF 4; semua pada rentang probe nominal
Rentang	1 A hingga 150 A/10 A hingga 1500 A dengan probe arus tipis yang fleksibel i17XX-flex1500 12″
	3 A hingga 300 A/30 A hingga 3000 A dengan probe arus tipis yang fleksibel i17XX-flex3000 24″
	6 A hingga 600 A/60 A hingga 6000 A dengan probe arus tipis yang fleksibel i17XX-flex6000 36″
	40 mA hingga 4 A/0,4 A hingga 40 A dengan clamp i40s-EL
Bandwidth (-3 dB)	42,5 Hz – 3,5 kHz
Skala	1:1 dan bervariasi
Input Tambahan
Jumlah input	=”2″
Rentang input	0 hingga ± 10 V dc, 1 hasil pengukuran/dtk
Faktor skala (tersedia 2014)	Format: mx + b (gain dan ofset) dapat dikonfigurasi pengguna
Unit yang ditampilkan (tersedia 2014)	Bisa dikonfigurasi oleh pengguna (7 karakter, misalnya °C, psi, atau m/detik)
Koneksi Nirkabel
Jumlah input	=”2″
Modul yang didukung	Seri Fluke Connect® 3000
Pengambilan gambar	1 hasil pengukuran/dtk
Spesifikasi Lingkungan
Suhu pengoperasian	-10 °C s/d +50 °C (14 °F s/d 122 °F)
Suhu penyimpanan	-20 °C s/d +60 °C (-4 °F s/d 140 °F), dengan baterai: -20 °C s/d +50 °C (-4 °F s/d 122 °F)
Kelembapan pengoperasian	10 °C sampai 30 °C (50 °F sampai 86 °F ) maks. 95% RH
	30 °C sampai 40 °C (86 °F sampai 104 °F ) maks. 75% RH
	40 °C sampai 50 °C (104 °F sampai 122 °F ) maks. 45% RH
Ketinggian Operasi	2000 m (hingga 4000 m dinilai lebih rendah hingga 1000 V CAT II/600 V CAT III/300 V CAT IV)
Ketinggian penyimpanan	12.000m
Lampiran	IP50 sesuai dengan EN60529
Getaran	MIL-T-28800E, Tipe 3, Kelas III, Gaya B
Keselamatan	IEC61010-1
	IEC 61010-1 Input Utama: Kategori Tegangan Berlebihan II, Tingkat polusi 2
	Terminal Tegangan: Kategori Tegangan Berlebih IV, Tingkat Polusi 2
	IEC 61010-2-031: CAT IV 600 V / CAT III 1000 V
Kompatibilitas elektromagnetik	EN 61326-1: CISPR 11 industri: Grup 1, Kelas A
	Korea (KCC): Peralatan Kelas A (peralatan siaran & komunikasi industri)
	AS (FCC): 47 CFR 15 subbagian B. Produk ini dianggap perangkat bebas peraturan berdasarkan klausa 15.103
Koefisien suhu	0,1 x spesifikasi akurasi/°C
Spesifikasi Umum
Layar LCD warna	TFT matriks aktif 4,3-inci, 480 piksel x 272 piksel, panel sentuh resistif
Garansi	Instrumen dan power supply: Dua tahun (tidak termasuk baterai)
	Aksesori: satu tahun
	Siklus kalibrasi: dua tahun
Dimensi	Instrumen: 19,8 x 16,7 x 5,5 cm (7,8 x 6,6 x 2,2 in)
	Catu daya: 13,0 x 13,0 x 4,5 cm (5,1 x 5,1 x 1,8 in)
	Instrumen dengan catu daya terpasang: 19,8 x 16,7 x 9 cm (7,8 x 6,6 x 3,5 in)
Berat	Instrumen: 1,1 kg (2,5 lb)
Berat	Catu daya: 400 g (0,9 lb)
Proteksi kerusakan	Slot kunci Kensington
Spesifikasi i17xx-flex 1500 12″ Probe Arus Fleksibel
Rentang pengukuran	1 hingga 150 A ac/10 hingga 1500 A ac
Arus nondestruktif	100 kA (50/60 Hz)
Kesalahan intrinsik pada kondisi referensi*	± 0,7% hasil pengukuran
Akurasi 173x + iFlex	± (1% hasil pengukuran + 0,02% rentang)
Koefisien suhu pada rentang suhu pengoperasian	0,05% hasil pengukuran/°C 0,09% hasil pengukuran/°F
Tegangan kerja	1000 V CAT III, 600 V CAT IV
Panjang kabel probe	305 mm (12 in)
Diameter kabel probe	7,5 mm (0,3 in)
Radius pembengkokan minimal	38 mm (1,5 in)
Panjang kabel output	2 m (6,6 ft)
Berat	115g
Material kabel probe	TPR
Material kopel	POM + ABS/PC
Kabel output	TPR/PVC
Suhu pengoperasian	-20 °C hingga +70 °C (-4 °F hingga 158 °F) suhu konduktor menurut pengujian harus tidak melebihi 80 °C (176 °F)
Suhu, non-operasi	-40 °C hingga +80 °C (-40 °F hingga 176 °F)
Kelembapan relatif, pengoperasian	15% s/d 85% non-kondensasi
Rating IP	IEC 60529:IP50
Garansi	Satu tahun
* Kondisi referensi: Lingkungan: 23 °C ± 5 °C, tanpa medan listrik/magnet eksternal, RH 65% Konduktor primer di posisi tengah
